Газоанализатор ДОЗОР С-М-Д

Определение состава газа является необходимым условием оценки правильности протекания технологического процесса, связанного со сжиганием топлива.

Назначение прибора

Одним из вариантов получения информации о составе отходящих газов является использование переносного прибора, названного - газоанализатор Дозор-С-М-Д. Функциональные возможности прибора позволяют периодически проводить экспресс-анализ отходящих газов и по результатам анализа корректировать работу газогорелочных устройств и судить о степени безопасности их эксплуатации.

Каждый вид топлива сжигается с определенным избытком воздуха, объем которого поддерживается системой регулирования соотношения «газ - воздух». Судить об оптимальном значении установленного соотношения и периодически его корректировать, возможно только с учетом состава отходящих газов.

Сфера применения анализатора: котельные, обжиговые и агломерационные машины, нагревательные колодцы и другие объекты в различных областях производства, использующие сжигание топлива.

Устройство и принцип работы

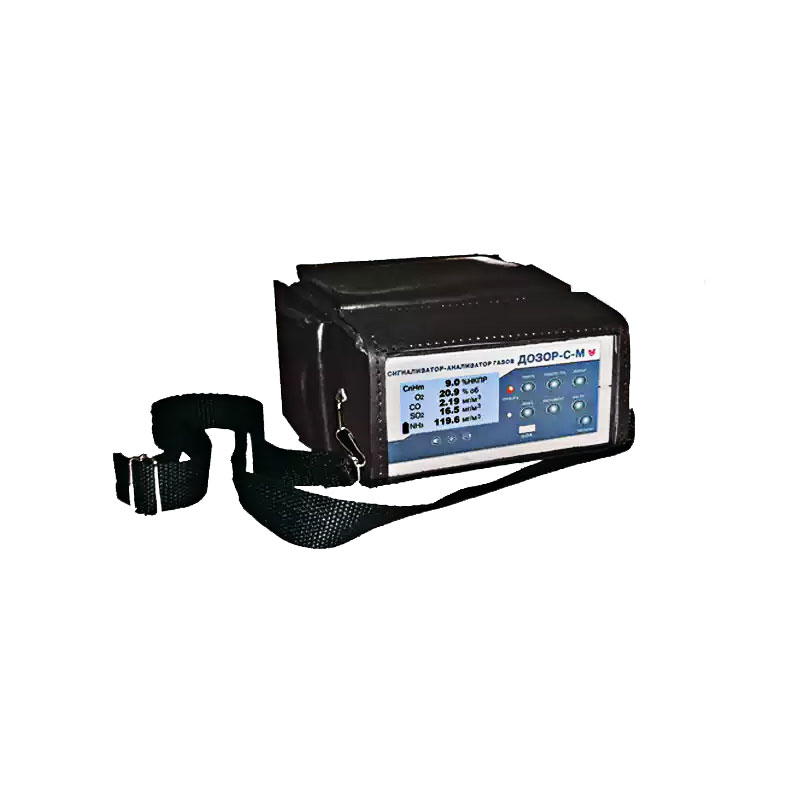

Конструктивно анализатор выполнен в ударопрочном взрывозащищенном корпусе со встроенным микронасосом (габариты 200*174*81мм, масса 2,0 кг). На лицевой панели расположены клавиши оперативного управления, индикатор тревоги и дисплей, на котором отражаются наименование контролируемого компонента, его концентрация и состояние аккумулятора. Забор контролируемой смеси осуществляется зондом.

Принцип действия анализатора базируется на существовании корреляционной зависимости между теплопроводностью контролируемого компонента и сопротивлением датчика, чувствительного к соответствующему компоненту. Величина тока в измерительной схеме благодаря такой зависимости будет пропорциональна концентрации контролируемого компонента в смеси.

Контролируемые компоненты выбираются из списка:

  • Кислород;
  • Угарный газ;
  • Углекислый газ;
  • Сернистый газ;
  • Сероводород;
  • Оксид азота;
  • Диоксид азота;

Кроме встроенной системы самодиагностики газоанализатор имеет:

  • Порт USB для связи с компьютером;
  • Звуковую и световую сигнализацию пороговых значений;
  • Защиту встроенного аккумулятора;
  • Цифровой информационный дисплей.

Измеряется пять видов компонентов с их диапазонами:

  • Кислород в промежутке 0…30 процентов. Формула О2
  • Оксид углерода в промежутке 0…500 / 0…1000 / 0…2000 / 0…10000 миллиграмм на кубический метр. Формула СО
  • Сероводород от минимальных 0 мг до 50 или 200 мг на м3. Формула H2S
  • Диоксид серы измеряется в диапазоне 0…2000 мг на м3. Формула SO2
  • Диоксид азота вычисляется в отрезке 0…500 мг на один м3. Формула NO2.

Переносные газоанализаторы выпускаются в пяти модификациях, позволяющих контролировать от 1 до 5 компонентов.

  • Газоанализатор ДОЗОР-С-М-1Д на один компонент.
  • Газоанализатор ДОЗОР-С-М-2Д на два компонента.
  • Газоанализатор ДОЗОР-С-М-3Д на три компонента.
  • Газоанализатор ДОЗОР-С-М-4Д на четыре компонента.
  • Газоанализатор ДОЗОР-С-М-5Д на пять компонентов.
