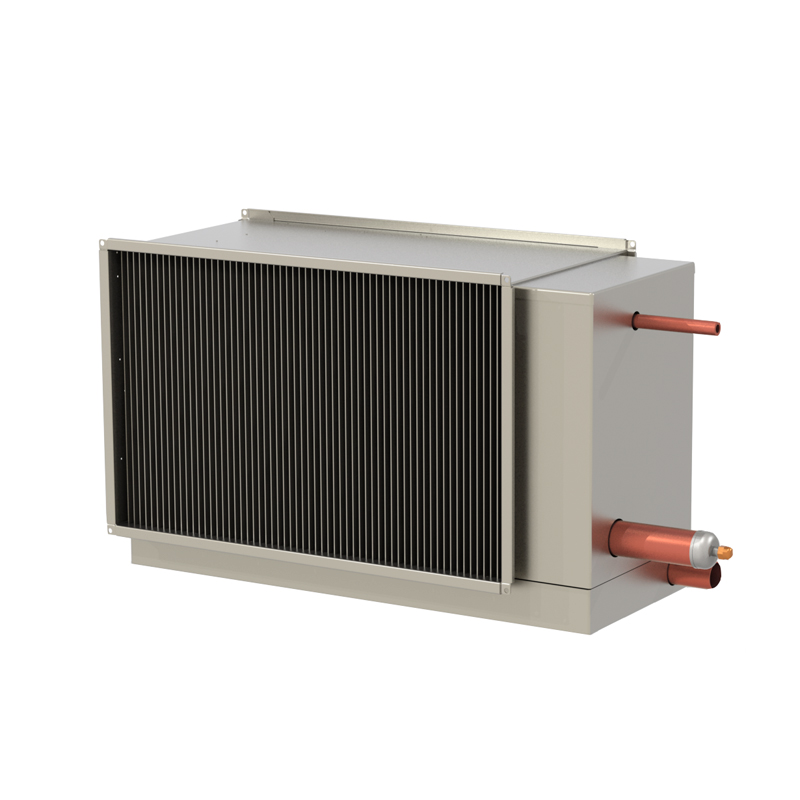

Фреоновый канальный воздухоохладитель Канал-ФКО

Average: 9 (1 vote)

Фреоновый канальный воздухоохладитель Канал-ФКО предназначен для охлаждения воздуха в канальных системах кондиционирования и вентиляции, может использоваться для осушения воздуха;

Структура условного обозначения

Фреоновый канальный воздухоохладитель маркируется так: Канал-ФКО – 40-20,

  • Канал-ФКО - тип воздухоохладителя,
  • 40-20 - типоразмер (по прямоугольному присоединительному сечению В×Н).

Примечание. При поставке фреоновые теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.

Конструктивное исполнение

Конструкция воздухоохладителя предполагает установку: фреонового теплообменника, каплеуловителя и поддона внутри корпуса. Корпус охладителя выполнен из оцинкованной стали теплообменник фреоновый выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением. От водяного охладителя он отличается конструкцией распределительного узла (“паука”) и спецификой подвода хладагента.

Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение к трубопроводам, подводящим хладагент, осуществляется посредством пайки. В качестве хладагента в теплообменниках непосредственного охлаждения канальных охладителей могут использоваться фреон R22, R407C, R410A и др. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.

Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.

Поддон снабжен отводным патрубком для слива конденсата.

При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение. При размещении охладителя под потолком необходимо предусмотреть сервисный доступ. Для защиты охладителя перед ним в вентиляционной сети рекомендуется установка фильтра.

Рекомендовано: для достижения максимальной холодопроизводительности, охладитель необходимо подключать противотоком.

ВНИМАНИЕ! При присоединении входного и выходного патрубков теплообменника к сети соблюдать особую осторожность. В процессе монтажа запрещается подгибать и деформировать патрубки.

Технические характеристики
Обозначение Размеры, мм Масса, кг не более
В В1 В2 н н1 н2 d1 d2
Канал-ФKO-40-20 400 564 730 200 283 95 12 28 16
Канал-ФKO-50-25 500 664 830 250 333 125 12 28 18
Канал-ФKO-50-30 500 664 830 300 383 155 12 28 19
Канал-ФKO-60-30 600 764 930 300 383 155 12 28 21
Канал-ФKO-60-35 600 764 930 350 433 195 16 35 23
Канал-ФKO-70-40 700 864 1030 400 483 220 16 35 26
Канал-ФKO-80-50 800 964 1130 500 583 290 16 35 32
Канал-ФKO-90-50 900 1074 1240 500 598 330 16 35 36
Канал-ФKO-100-50 1000 1174 1340 500 598 330 16 35 42
