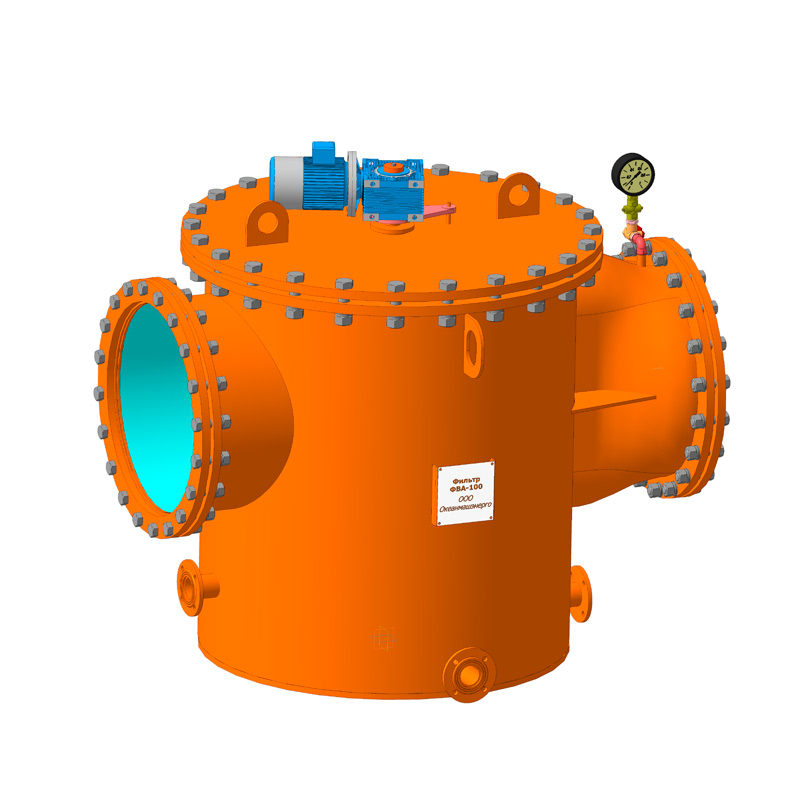

Фильтры автоматизированные ФВА, ФВР

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фильтры автоматизированные ФВА, ФВР предназначены ля очистки воды от механических загрязнений во всасывающих линиях насосов (в водоводах с давлением, ниже атмосферного). Могут применяться для расходов до 2100 м3/час (до Ду 800 мм) везде, где проходят по габаритам и условиям монтажа. При необходимости могут быть поставлены фильтры для больших расходов и больших Ду.

Область применения

Всасывающие водоводы насосов в металлургической, энергетической, химической, аграрной промышленностях, в коммунальном хозяйстве. Фильтры очищают воду непосредственно во всасывающем водоводе перед входом его в насос.

Устройство и принцип действия

Фильтры работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой напорными водяными струями.

Фильтр самопромыващийся автоматизированный ФВА устанавливается на всасывающей линии 1 насоса 2. Фильтруемая вода поступает во входной патрубок 3, проходит через цилиндрический сетчатый фильтроэлемент 4 снаружи во внутрь его, откуда через раструб 5, выходной патрубок 6 и всасывающую линию 1 поступает на всас насоса.

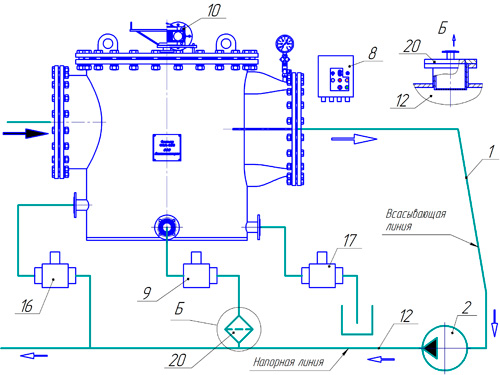

Рис.1. Схема установки фильтра
Рис.1. Схема установки фильтра

Когда фильтроэлемент забьётся загрязнениями, вакуумметр 7 отправит соответствующий сигнал в блок автоматики и управления 8 (БАУ). По сигналу БАУ открывается клапан 9 промывки сетки и включается привод 10 вращения струйного очистителя 11. Вода из напорной линии 12 насоса 1 поступает через патрубок 13 промывки сетки в трубы струйного очистителя 11 и с помощью форсунок 14 струями, направленными на сетчатый фильтроэлемент изнутри под некоторым углом вниз, промывает сетку.

При достижении на вакуумметре исходного давления система отключается.

Смытые твёрдые включения под действием струй и гравитации оседают вниз в кольцевой бункер 15.

Периодически, через несколько промывок сетки, автоматически промывается кольцевой бункер 15. Для этого по сигналу БАУ открываются клапан 16 промывки бункера и сливной клапан 17. Вода из напорной линии 12 насоса 1 поступает через патрубок промывки бункера 18 в кольцевой бункер 15. При этом специальным клапаном бункер изолируется от полости фильтра. Поступившая в бункер вода смывает накопившиеся в нём включения через сливной патрубок 19 и сливной клапан 17 на слив.

С целью исключения забивания форсунок 14 на напорной линии 12 перед клапаном 9 установлен вспомогательный фильтр 20. Сетка этого фильтра находится в потоке напорного трубопровода 12 и очищается им. Дополнительная очистка сетки не требуется.

Фильтр ручного управления ФВР устроен и работает аналогично, но вращение струйного очистителя 11, открытие и закрытие клапанов 9, 16 и 17 осуществляются вручную. По желанию заказчика в комплекте ФВР может быть поставлен электропривод струйного очистителя (мотор-редуктор с пускателем).

Характеристики

Технические характеристики
Обозначение фильтра Расход, м3/час, при ячейке, Мощность привода, кВт
1…2 мм 3…4 мм
ФВА-21, ФВР-21 170 380 0,25
ФВА-35, ФВР-35 380 680
ФВА-63, ФВР-63 680 1100 0,37
ФВА-100, ФВР-100 1100 1500
ФВА-140, ФВР-140 1500 2100
ФВА-190, ФВР-190 2100 2500

По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

Габаритные размеры
Обозначение фильтра Ду Дк Hк H Hm B L l1 dу h h1
Размеры в мм
ФВА-21, ФВР-21 200-300 450 490 560 290 850 475 50 30 65 90
ФВА-35, ФВР-35 300-400 610 560 650 360 1110 655 60 40 70 120
ФВА-63, ФВР-63 400-500 760 890 1010 550 1360 830 75 50 75 150
ФВА-100, ФВР-100 500-600 910 990 1130 630 1600 990 90 60 80 180
ФВА-140, ФВР-140 600-700 1000 1220 1400 780 1800 1150 120 80 85 200
ФВА-190, ФВР-190 700-800 1100 1440 1620 850 2000 1300 120 80 85 210

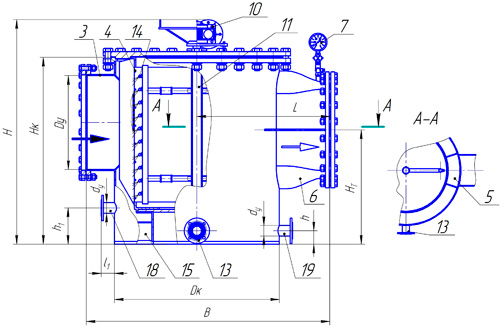

Рис.2. Габаритный чертеж фильтров ФВА, ФВР
Рис.2. Габаритный чертеж фильтров ФВА, ФВР
