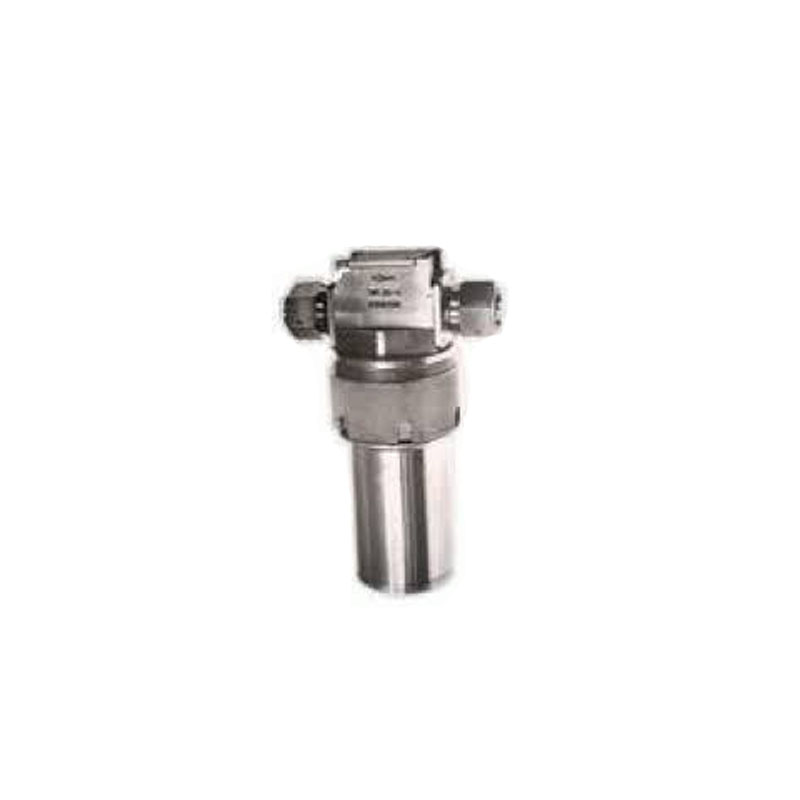

Фильтр 5Ы0.296.041ТУ

No votes yet

Гидравлический фильтр 5Ы0.296.041ТУ - это серийный выпуск фильтров постоянной механической очистки для жидкостных систем СОТР РЭА (система обеспечения температурного режима радиоэлектронной аппаратуры).

Назначение гидравлических фильтров

Фильтр 5Ы0.296.041ТУ востребован для очистки от твёрдых частиц охлаждающей жидкости, которая используется в системах охлаждения радиоэлектронной аппаратуры специального назначения. Применяется в СОТР РЭА усилителей мощности, передатчиков радиостанций и другой сильно нагревающейся спецаппаратуры.

Заказать можно такие варианты:

  • Фильтр 10,
  • фильтр 20,
  • фильтр 40,
  • фильтр 60,
  • фильтр 100,
  • фильтр 150.

Все фильтры производятся в четырёх исполнениях, которые отличаются наличием/отсутствием штуцера и индикатора засорения.

Конструкция фильтров

Фильтры гидравлические производятся в металлических цилиндрических разъёмных корпусах, внутри которых устанавливается фильтрующая кассета. Она способна задерживать твёрдые частицы размером 15÷200 мкм.

Гидравлический фильтр 5Ы0.296.041ТУ сделаны в четырех функциональных вариантах работы:

Модификация

Наличие штуцера

Сигнализатор засорения

I

есть

есть

II

есть

нет

III

нет

есть

IV

нет

нет

Встроенный в гидросистему фильтр предотвращает поломку и износ деталей конструкции насоса твёрдыми частицами, образующимися во время работы системы охлаждения. Для своевременной чистки и замены фильтрующего элемента, производятся модели с установленным индикатором загрязнения, что очень удобно при эксплуатации фильтрующих устройств.

Фильтр 5Ы0.296.041ТУ по группам разделены на технические варианты:

Фильтр

Пропускная способность

Гидравлические потери

Масса в зависимости от исполнения

ТУ

10

10 л/мин

0,15 кгс/см2

I

2,27 кг

5Ы2.966.026, … – 11

II

2 кг

III

1,97 кг

IV

1,67 кг

20

20 л/мин

0,15 кгс/см2

I

2,8 кг

5Ы2.966.027, … – 11

II

2,57 кг

III

2,2 кг

IV

1,97 кг

40

40 л/мин

0,25 кгс/см2

I

4,5 кг

5Ы2.966.028, … – 11

II

4,23 кг

III

3,84 кг

IV

3,57 кг

60

60 л/мин

0,35 кгс/см2

I

5,07 кг

5Ы2.966.029, … – 11

II

4,80 кг

III

4,25 кг

IV

3,97 кг

100

100 л/мин

0,45 кгс/см2

I

7,5 кг

5Ы2.966.030, … – 11

II

7,23 кг

III

6,6 кг

IV

6,32 кг

150

150 л/мин

0,60 кгс/см2

I

8,2 кг

5Ы2.966.031, … – 11

II

7,93 кг

III

7,62 кг

IV

7,34 кг

Рабочая жидкость

ПМС-10, ПМС-5, антифриз-65, водный раствор спирта

Тонкость фильтрации

15 ÷ 200 мкм

Материал корпуса

металл
