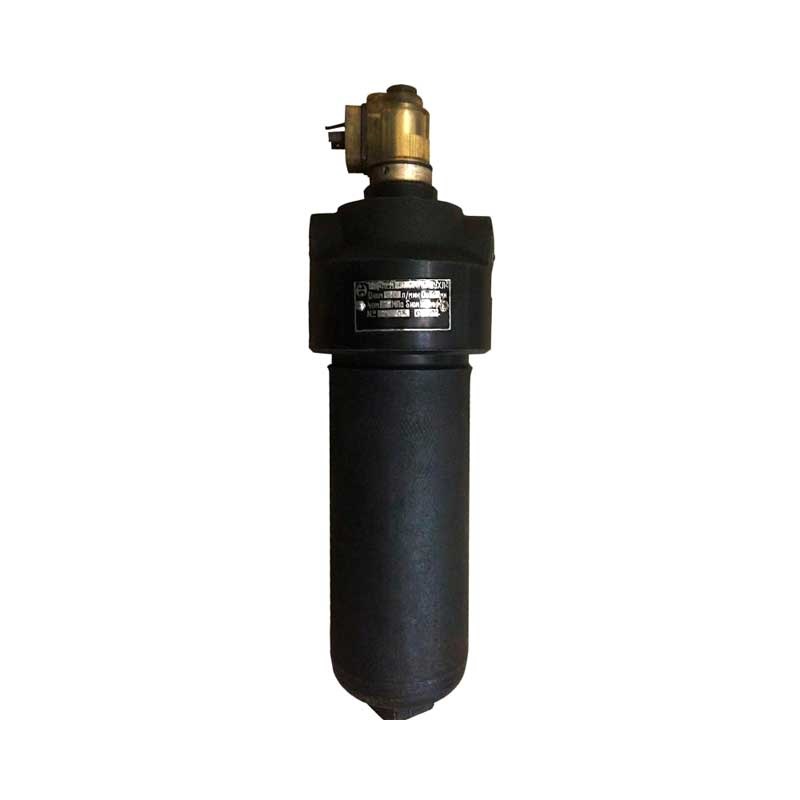

Фильтр напорный на давление 32 МПа тип 1ФГМ 32-01 (с сетчатым ф/эл 80мкм)

No votes yet

Фильтры напорные на давление 32МПа типа 1ФГМ 32-01 (с сетчатым ф/эл 80мкм) предназначены для очистки от механических примесей минеральных масел, кинематическая вязкость которых не более 200 мм2/с при температуре до 80С. Диапазон температур окружающей среды от 1 до 40С. Фильтры используются в машинах, где применяется гидропривод высокого давления и изготовляются с визуальным или электрическим индикатором загрязненности.

Габаритные размеры
Исполнение Фильтра D
(не более)
D1
(не более)
H
(не более)
H1
(не более)
H1
(не менее)
A
max
S
-1
1ФГМ32 108 85 260 160 300 100 36
C
±0,2
C1
±0,2
C2
±0,2
h1
-0,4
d
-7H
d1
метрическ.
ГОСТ24705-81
Вариант 1
d2
0,4
40 28 30 2,5 М8 М22х1,5-7Н 28
Технические характеристики
Параметры Значение
Номинальное давление, МПа 32
*Номинальная тонкость фильтрации, мкм 80
Условный проход, мм 12
* Номинальный расход, л/мин. 40
*Номинальный перепад давления, МПа не более 0,16
Перепад давления, МПа, при котором:
- происходит срабатывания индикатора загрязненности 0,3 ± 0,03
- происходит открытие предохранительного клапана 0,5 ± 0,1
Масса (без жидкости), кг, не более 6
Примечание: * параметры указаны при вязкости масла 25-30 мм2/с
