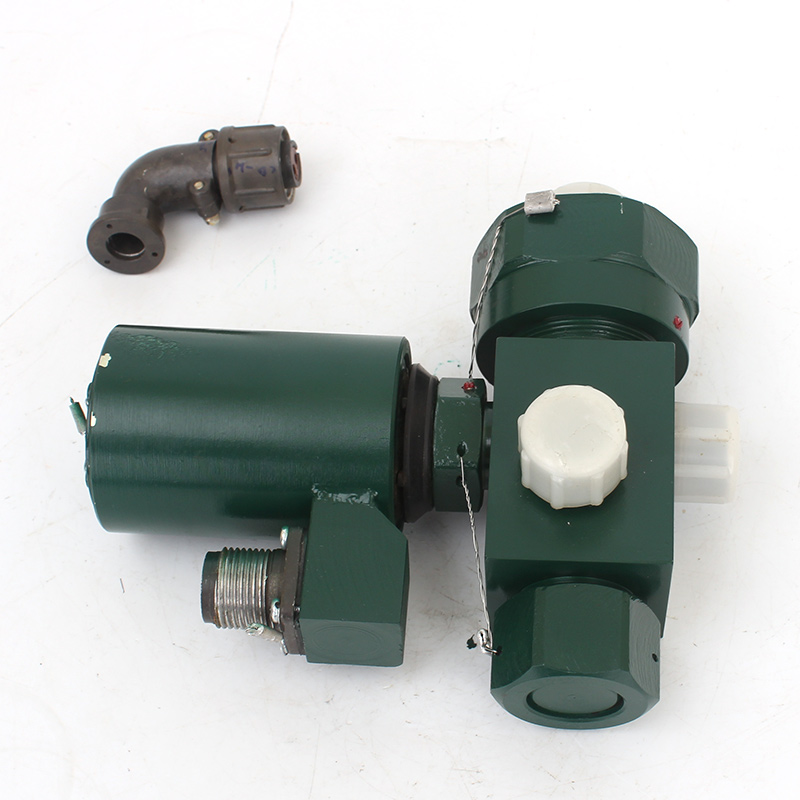

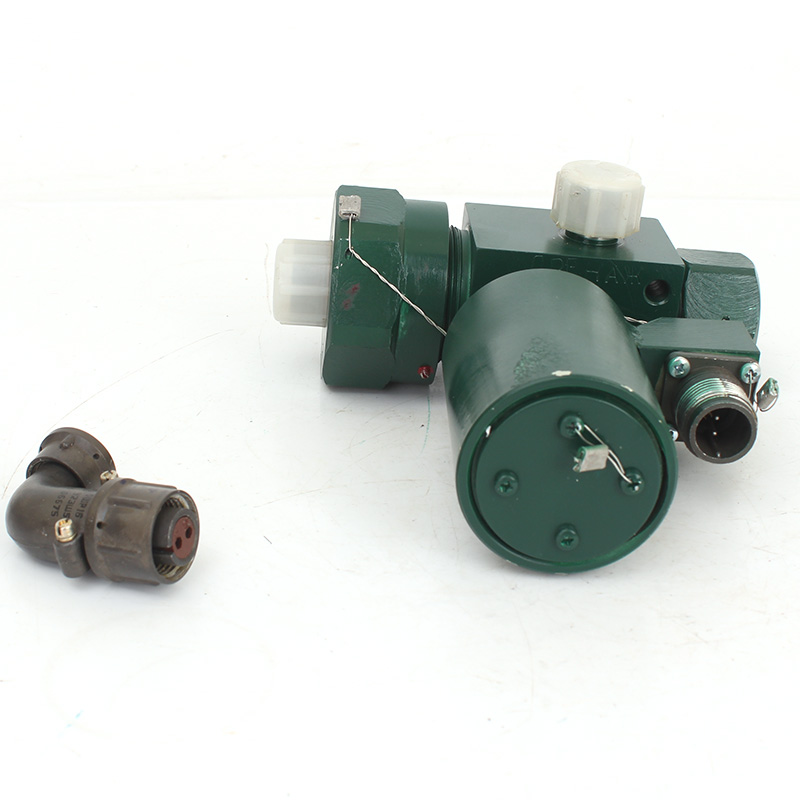

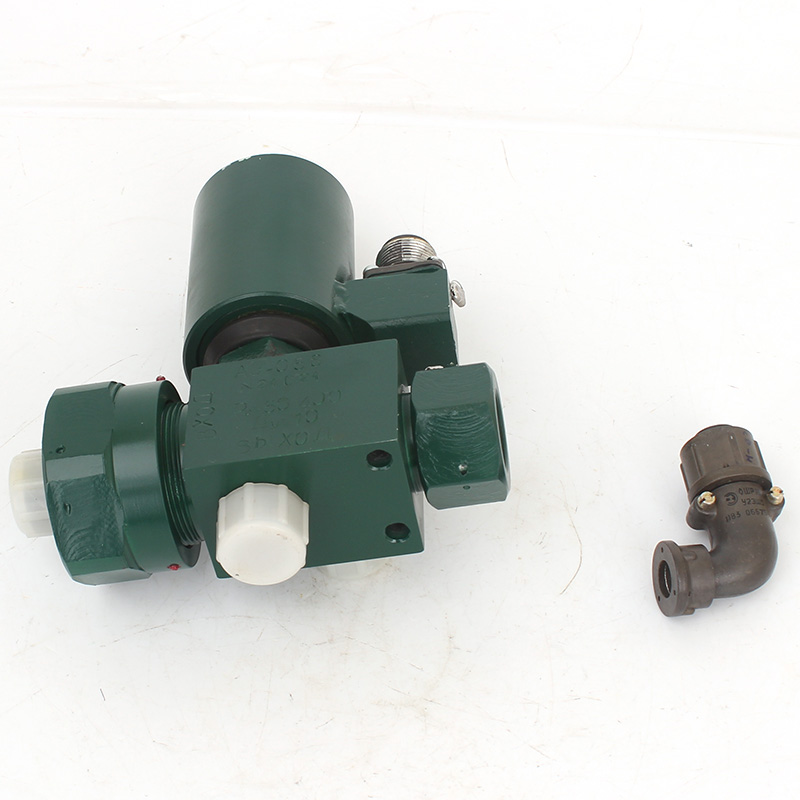

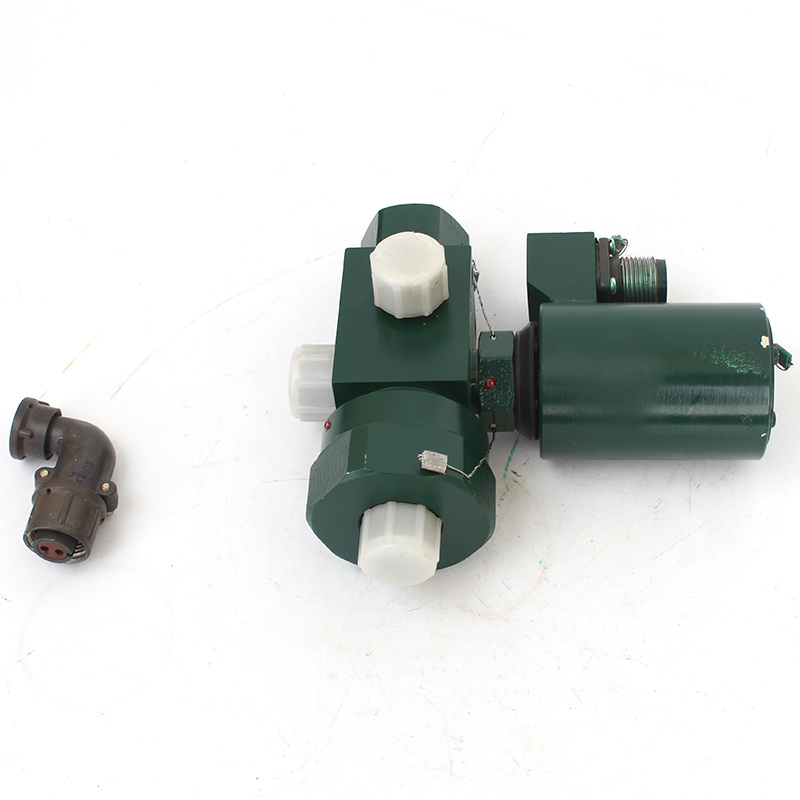

Электропневмоклапан АЭ-058

Электромагнитный клапан АЭ-058, управляемый с помощью напряжения, которое подаётся на катушку электромагнита на корпусе клапана.

Назначение электропневмоклапана АЭ

Электропневмоклапан АЭ-058 предназначен для установки на пневмомагистрали с целью регулирования потока рабочего газа. Особенностью конструкции является применение электрического магнита, позволяющего управлять его работой. Подключение клапана в автоматические системы управления позволяет автоматизировать процесс управления пневмомагистралями на транспорте, в технологических установках, на производственных линиях.

Управление затворным клапаном, который закрывает проход рабочей среде через тело ЭПК, происходит при помощи разгрузочного клапана. Управление последним производится или при помощи рукоятки управления (АЭ-058 вар ІІ), или электромагнита.

Перераспределение давления внутри тела клапана проходит с участием дренажных отверстий, которые имеют выход в атмосферу и выводят наружу избытки рабочего газа, участвующего в переключении клапана. Для защиты от мусора эти отверстия закрыты кольцом. Исправный клапан должен быть опломбирован, вмешательство в его работу запрещено. Монтаж ЭПК производится на магистраль, в которой отсутствует рабочее давление.

Конструкция клапана АЭ-058

Клапан производится в металлическом корпусе, предназначен для использования в широком диапазоне температур и рабочего давления. Он защищён от попадания пыли, устойчив к вибрации, что расширяет область его применения. Производится две модификации клапана АЭ-058:

  • ЭПК АЭ-058 управляется только с помощью электромагнита,
  • АЭ-058 вар ІІ кроме электрического управления, существует возможность местного ручного управления с помощью установленной рукоятки, что позволяет производить управление при отсутствии напряжения.

ЭПК состоит из клапана и устройства управления им (рукоятки и магнита или только электромагнита). Переключение устройства происходит за счёт перераспределения давлений внутри корпуса клапана. Для улучшения затвора входного штуцера применяются уплотняющие прокладки.

Ручное управление

Клапан АЭ-058

нет

Клапан АЭ-058 вар ІІ

есть

Напряжение питания электромагнита

27 ±3 В постоянного тока

Рабочая среда

воздух, газообразный азот (до -55 ˚С)

Потребляемая мощность

27 Вт

Способ присоединения к магистрали

резьба

Диаметр условного прохода

10 мм

Тип

НЗ (нормально закрыт), обесточен - закрыт

Размер

145х170х65 мм

Рабочее давление

50 ÷ 400 кгс/см2

Масса

ЭПК АЭ-058

3 кг

АЭ-058 вар ІІ

3,5 кг

Условия эксплуатации

-50÷+50 ˚С, влажность 98 % при +35 ˚С

Рабочее положение

любое

Материал корпуса клапана

металл

Режим работы

постоянный

Ресурс

2000 срабатываний

Подключение электромагнита

установлена вилка ШР16П2ЭШ5

Сопротивление обмотки (при +20 ˚С)

49 Ом
