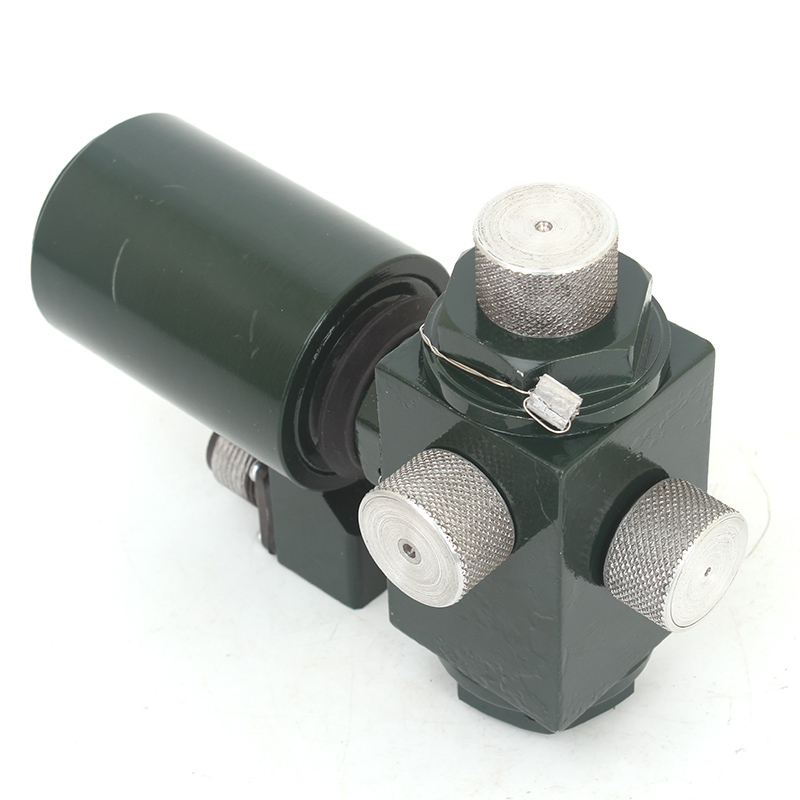

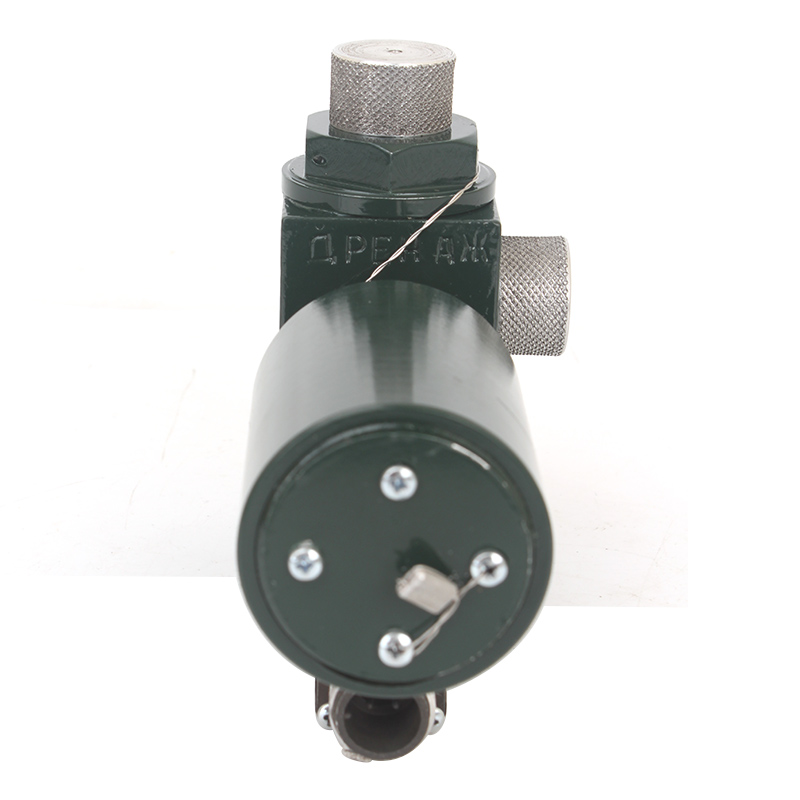

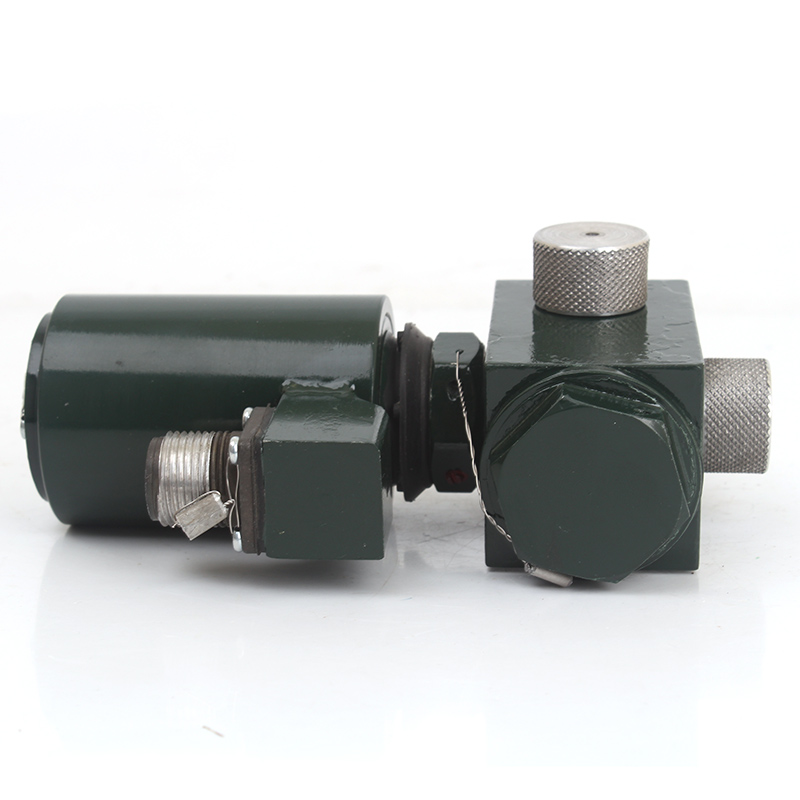

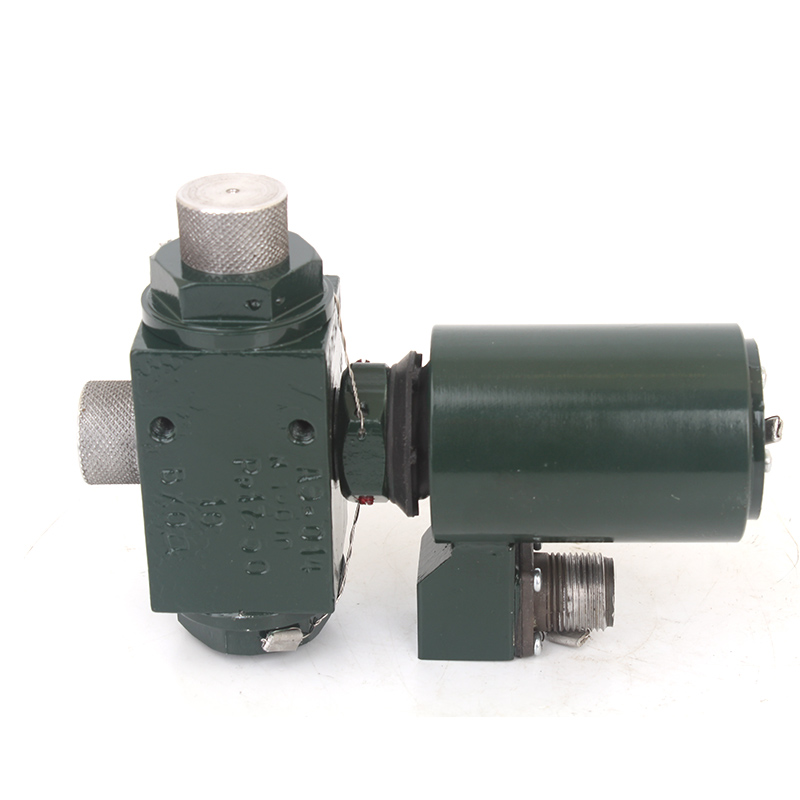

Электропневмоклапан АЭ-014

Пневматический клапан АЭ-014 дистанционно управляемый с помощью подачи на катушку электромагнита напряжения постоянного тока.

Назначение

Электроклапан предназначен для дистанционного управления пневмомагистралями, на которых он установлен.

Клапан АЭ-014 предназначен для применения в широком диапазоне температуры и влажности, корпус изготовлен из металла, присоединение к магистрали осуществляется с помощью резьбы. ЭПК состоит из

  • пневмоклапана,
  • электромагнита,
  • рукоятки управления (модификация ЭПК АЭ-014 вар. II).

Пневматический клапан предназначен для управления магистралью. У него может быть 2 рабочих положения (открытое и закрытое), что соответствует прохождению рабочего газа по магистрали и отсутствию движения.

Конструкция

Электрический магнит используется для управления клапаном с помощью подачи на обмотку его катушки напряжения постоянного тока величиной 27 В. ЭПК эксплуатируется в нормально закрытом положении. Это означает, что в обесточенном состоянии он закрыт, а при подаче на обмотку электромагнита напряжения срабатывает и через шток приводит в движение разгрузочный клапан. Происходит перераспределение сил давления, срабатывает клапан, закрывающий рабочую магистраль, а газ пропускается со входного штуцера на выходной.

ЭПК АЭ-014 вар. II выпускается с рукояткой ручного управления, которая позволяет закрывать и открывать клапан при отсутствии напряжения питания электромагнита. При повороте ручки включателя на 100 ˚ против часовой стрелки, производится включение ЭПК.

Для перераспределения давлений внутри его корпуса используются дренажные отверстия, сообщающиеся с атмосферой. Для их защиты от частиц пыли и мусора применяется защитное резиновое кольцо.

Подключение обмотки электромагнита в схему управления осуществляется при помощи разъёмного соединителя, установленного на корпусе. Для нормальной работы ЭКП применяются внутренние резиновые уплотняющие прокладки. Рабочий клапан должен быть опломбирован. Устройство без пломб к эксплуатации применять запрещено.

Тип

Клапан АЭ-014 вар. II

Клапан АЭ-014

Наличие ручного управления

есть

нет

Рабочее напряжение

27 В

Потребляемая мощность

27 Вт

Рабочее положение

любое

Диаметр условного прохода

10 мм

Ресурс

2000 срабатываний

Материал корпуса клапана

металл

Режим работы

непрерывный

Способ присоединения

резьба

Рабочее давление

17 ÷ 50 кгс/см2

Условия эксплуатации

-50 ÷ +50 ˚С, влажность до 98 % при +35 ˚С

Рабочая среда

газообразный азот не ниже -55 ˚С, воздух

Подключение к электромагниту

установлена вилка ШР16П2ЭШ5

Тип

НЗ (нормально закрытый), обесточен - закрыт

Выпускается 2 модификации данного клапана.

  • Электропневмоклапан АЭ-014. Имеет только управление с помощью электрического сигнала.
  • Электропневмоклапан АЭ-014 вар. II. Кроме управления с помощью электромагнита, клапан оборудован рукояткой для местного ручного включения/отключения.
