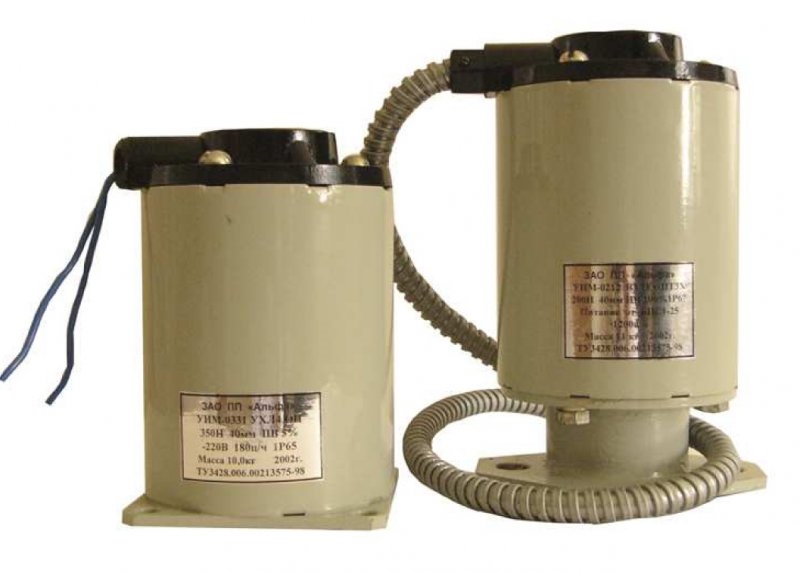

Электромагниты серии УИМ 0331
Описание
Электромагниты серии УИМ 0331 предназначены для применения в качестве исполнительного органа приводов различных машин и механизмов требующих поступательного перемещения. Электромагниты серии УИМ с блоком питания БПС1-25 могут быть использованы в качестве замены ранее выпускаемых электромагнитов серии МИС 7,8 и ЭД 10,11 габаритов.
Особенности
Электромагниты питаются от сети постоянного тока 220В или переменного тока через специальную схему управления либо блок питания. Климатическое исполнение У3, Т3, УХЛ4, ХЛ1 по ГОСТ 15150.
Степень защиты:
- обычного исполнения IP30 по ГОСТ 14255
- взрывозащищенного исполнения IP67.
По своей конструкции соответствуют требованиям ГОСТ 22782.0 и ГОСТ 22782.3 и имеют маркировку взрывозащиты 1ExsIIT3X. Электромагниты могут применяться для внутренней и наружной установки, согласно ПУЭ п.7.3, кроме рудничного, являются взрывобезопасным электрооборудованием, имеющим специальный вид взрывозащиты, температурный класс Т3 (предельная температура 1500С). ТУ 3458 - 006 - 00213575 - 98.
Характеристики
| Параметры | Значения |
| Номинальное напряжение питания, В | - 220В |
| Режим работы, ПВ% | 5 |
| Тяговое усилие, не менее, Н | 350 |
| Ход якоря, не менее, мм | 40 |
| Число включений в час, не более | 180 |
| Время срабатывания, не более, с | 0,2 |
| Время возврата, не более, с | 0,4 |
| Потребляемая мощность, Вт: | 1200 |
| в режиме срабатывания; | |
| в режиме удержания | 1200 |
| Масса якоря, кг | 1,2 |
| Масса электромагнита, кг | 10 |
