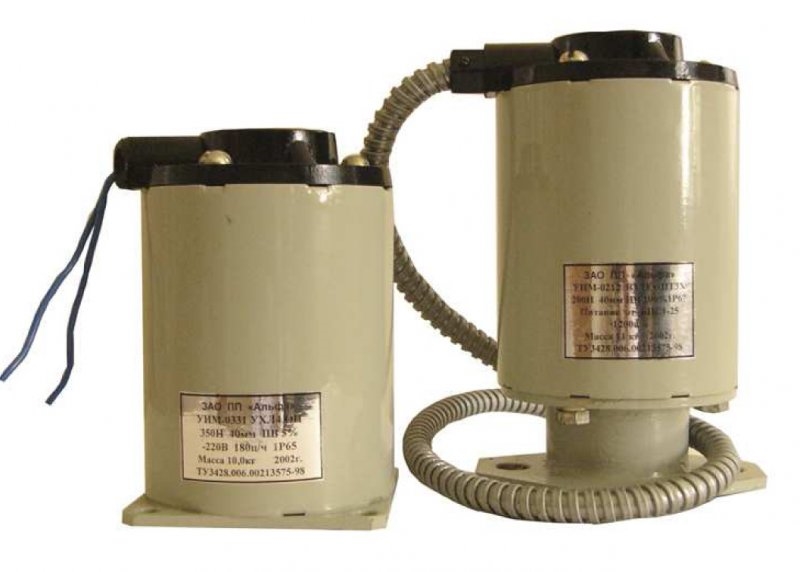

Электромагниты серии УИМ 0212

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электромагниты серии УИМ 0212 предназначены для применения в качестве исполнительного органа приводов различных машин и механизмов требующих поступательного перемещения. Электромагниты серии УИМ с блоком питания БПС1-25 могут быть использованы в качестве замены ранее выпускаемых электромагнитов серии МИС 7,8 и ЭД 10,11 габаритов. УИМ 0212 изготавливается как тянущего так и толкающего (спецзаказ) исполнения.

Особенности

Электромагниты питаются от сети постоянного тока 220В или переменного тока через специальную схему управления либо блок питания. Климатическое исполнение У3, Т3, УХЛ4, ХЛ1 по ГОСТ 15150.

Степень защиты:

  • обычного исполнения IP30 по ГОСТ 14255
  • взрывозащищенного исполнения IP67.

По своей конструкции соответствуют требованиям ГОСТ 22782.0 и ГОСТ 22782.3 и имеют маркировку взрывозащиты 1ExsIIT3X. Электромагниты могут применяться для внутренней и наружной установки, согласно ПУЭ п.7.3, кроме рудничного, являются взрывобезопасным электрооборудованием, имеющим специальный вид взрывозащиты, температурный класс Т3 (предельная температура 1500С). ТУ 3458 - 006 - 00213575 - 98.

Характеристики

Параметры Значения
Номинальное напряжение питания, В

Питание от БПС 1 - 25

Режим работы, ПВ% 100
Тяговое усилие, не менее, Н 200
Ход якоря, не менее, мм 40
Число включений в час, не более 1200
Время срабатывания, не более, с 0,2
Время возврата, не более, с 0,4
Потребляемая мощность, Вт:

1200

в режиме срабатывания;
в режиме удержания 14,5
Масса якоря, кг 1,4
Масса электромагнита, кг 11
