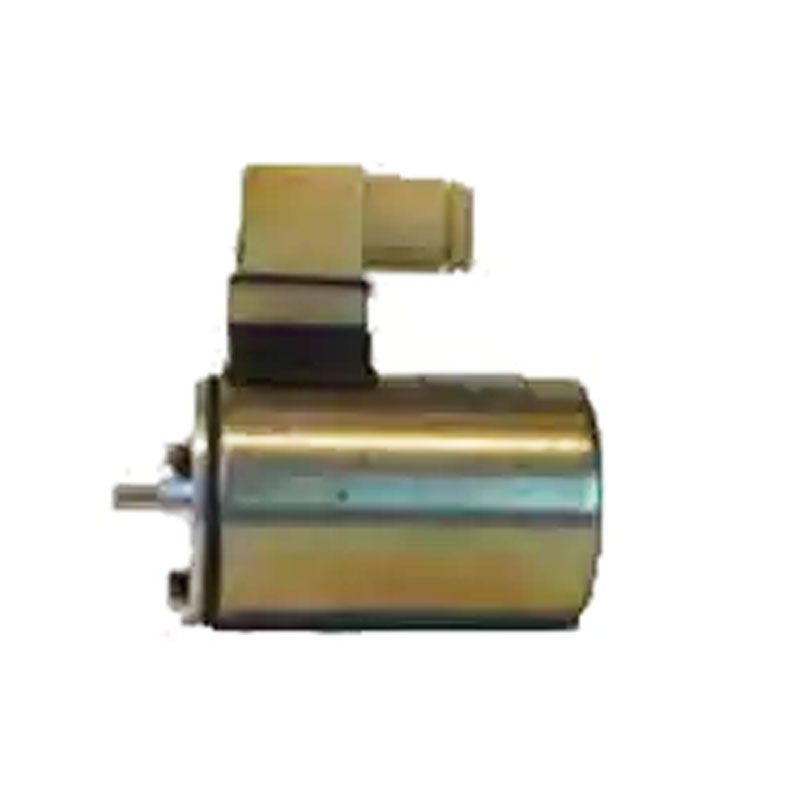

Магнит ЭМВ 11-33

Электромагнит ЭМВ 11-33 – это специализированное электромагнитное устройство с втягивающим типом действия и высокой скоростью срабатывания. Обладает защищенным металлическим корпусом, покрытым антикоррозийным материалом. Конструктивно и функционально является аналогом эл.магнитов серии ЭМ-01-Т; ПЭМ 119; ЭМ 25П и ЭМ 25Пл; ЭКД 25Н и ЭКД 25V, а также ЭМК-27. Относится к разряду низковольтного оборудования.

Назначение магнита ЭМВ 11-33

Электромагнит ЭМВ 11-33 используется преимущественно в качестве приводного устройства элементов систем аварийного пожаротушения. В частности, ЭМВ 11-33 применяются для управления клапанами противопожарной системы вентиляции, различными видами заслонок, электромагнитных замков, шиберов и т.п.

Устройство и работа

Электромагнит ЭМВ изготавливается в форм-факторе металлического монокорпуса цилиндрической формы с закрепленным на корпусе блоком электронного управления. Монтаж устройства выполняется посредством монтажной планки прямоугольной формы, выполненной из металла с антикоррозийным покрытием и имеющей 4 крепежных отверстия диаметром 5,5 мм.

Питание устройства осуществляется через штепсельный разъем, вынесенный на блок управления. Конструктивно электрический магнит состоит из силовой катушки, подвижного якоря, блока управления и механизма возврата. При подаче питания силовая катушка устройства формирует магнитное поле, управляющее перемещением якоря. Якорь втягивается в корпус устройства, преодолевая сопротивление пружины механизма возврата. После прекращения подачи питания пружина механизма возврата переводит якорь в исходное положение.

Марка эл.магнита

ЭМВ 11-33

Рабочее положение устройства в пространстве

Любое

Тип исполнения

Монокорпус, металл

Принцип работы

Втягивающий

Механизм возврата

Механический, пружинный

Тип подключения питания

Штепсельный разъем

Параметры питания:

Постоянный тип тока

12 В или 24 В

Переменный типа тока

220 В на 50 Гц

Размер мощности, требуемой для работы

42,0 Ватта

Номин. расстояние хода якоря, мм,

4,5/6,0/7,0/10,0

Тяговое усилие:

Н

120,0

кгс

12,0

Время втягивания якоря, сек.

0,095

Климатический тип согласно ГОСТ 15150 от 69 года

У3/Т3/ХЛ1/УХЛ4

Степень защиты корпуса согласно ГОСТ 14255

IP54

Габариты, мм



длина устройства

113,5

диаметр корпуса (макс.)

62,0

габариты монтажной планки

80,0х70,0

Масса, кг, не более

1,5

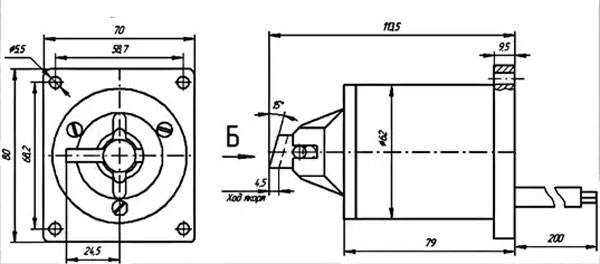

Схема габаритов ЭМВ 11-33

Размеры ЭМВ 11-33
