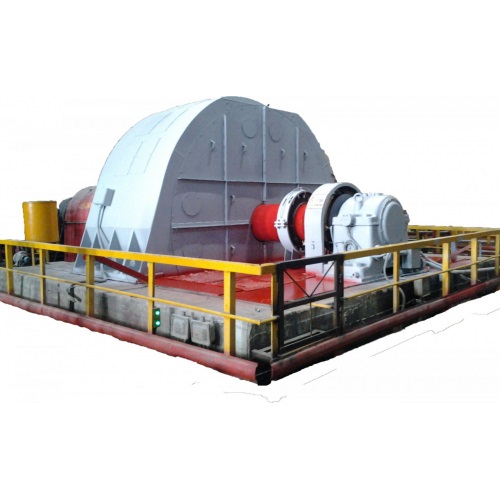

Электродвигатели типа СДМ 4, СДМЗ 4, СДСЗ 4, СДМП 4

Электродвигатели типа СДМ 4, СДМЗ 4, СДСЗ 4, СДМП 4 предназначены для привода рудоразмольных, углеразмольных, сырьевых и цементных мельниц, применяемых в технологических линиях горно-обогатительной комбинатов, цементных комбинатов и тепловых электростанций. Двигатели могут быть использованы как для нового строительства, так и для замены ранее установленных двигателей старых серий.

По установочно-присоединительным размерам, двигатели СДМ(П)4, СДСЗ4 и СДМЗ4 взаимозаменяемы с аналогичными двигателями серий 4СДМ, СДМЗ2, СДС, ДС, ДСЗ и ДСП. По согласованию с заказчиком, двигатели могут быть изготовлены с учетом существующего на месте эксплуатации фундамента, взамен двигателей других серий без демонтажа имеющейся фундаментной рамы заменяемого двигателя (т.е. без значительных затрат времени на демонтаж старой фундаментной плиты и соответственно на установку, выставление, заливку бетоном новой фундаментной плиты, а также повторное агрегатирование нового двигателя с приводным механизмом).

Двигатели спроектированы с применением современных технологий и изоляционных материалов, позволяющих увеличить надежность изоляции обмоток двигателя, и тем самым продлить срок его эксплуатации.

Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц напряжением 6 000 В, в продолжительном режиме S1 по ГОСТ 183, с коэффициентом мощности сos φ = 0,9 (опережающий).

Возможно исполнение двигателей на напряжение 3 000 В или 10 000 В.

Конструктивное исполнение двигателей

• по способу монтажа:
  IM7311 или IM7312 по ГОСТ 2479: на фундаментной плите, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала;
  IM7321 или IM7322 по ГОСТ 2479: на фундаментных балках, с двумя стояковыми подшипниками скольжения, на приподнятых лапах, с одним или двумя цилиндрическими концами вала;
• по степени защиты контактных колец — IP 11 (ГОСТ 17494);
• по климатическому исполнению и категории размещения — УХЛ4 (ГОСТ 15150);
• по степени защиты корпуса:
  двигателей СДМ 4 — IP 21;
  СДМП4, СДМЗ4 и СДСЗ4 — IP 43;

Охлаждение двигателей осуществляется в режиме самовентиляции по разомкнутому циклу или принудительной вентиляции (по замкнутому или разомкнутому циклу).

Способ охлаждения

• двигателей СДМ 4 — ICA01 по ГОСТ 20459;
• двигателей СДМП 4 — ICA37 или ICW37A97 по ГОСТ 20459;
• двигателей СДСЗ 4 и СДМЗ 4 — ICW37A86 или ICW37A81 по ГОСТ 20459 (воздухоохладители располагаются непосредственно на корпусе двигателя), а также ICW37A97 по ГОСТ 20459 (воздухоохладитель располагается в приямке фундамента).

Окружающая среда неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II по ГОСТ 15150.

Двигатели СДМ 4 предназначены для установки в помещениях с концентрацией инертной пыли не более 0,2 мг/м³, а двигатели СДМП4, СДСЗ 4 и СДМЗ 4 — не более 2 мг/м³. При концентрации инертной пыли более 2 мг/м³, двигатели СДМП4, СДСЗ 4 и СДМЗ 4 должны работать под избыточным давлением, с подпит¬кой чистым воздухом с запыленностью не более 0,2 мг/м³.

Нагревостойкость изоляционных материалов обмотки статора и ротора двигателей – не ниже класса «F».

Возбуждение двигателей осуществляется от тиристорных возбудителей.

Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму. По согласованию с заказчиком, коробка выводов может располагаться справа или слева на корпусе статора (оговаривается при заказе). В коробке выводов, по согласованию с заказчиком, также могут находится три трансформатора тока (типа ТОЛ 10-I-1), через которые соединяются нейтральные выводы обмоток статора (U2, V2, W2).

В условном обозначении двигателей СДМ4-1250К(…), СДМ4-1500К(…) и т.д., может присутствовать дополнительная буква (СДМ4-1250КА, СДМ4-1250КВ, СДМ4-1250КМ, СДМ4-1500LА, СДМ4-1500LB, СДМ4-1500KА и т.д.), указывающая на конструктивное исполнение электродвигателя с габаритно-присоединительными размерами, соответствующими двигателям ранее выпускавшихся серий.

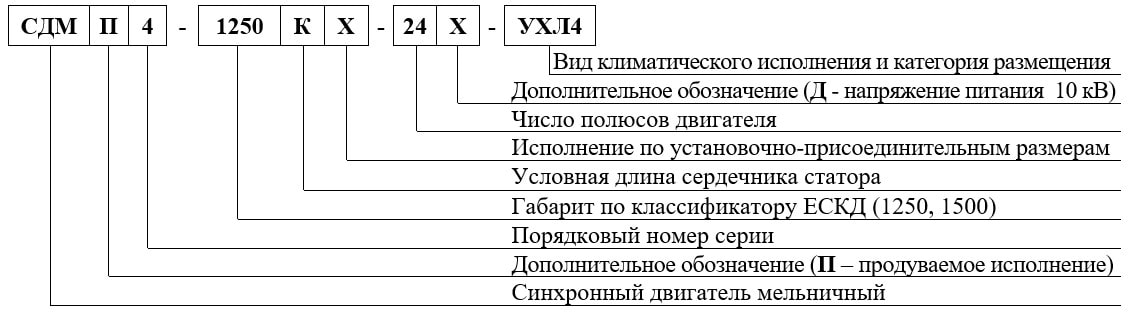

Структура условного обозначения двигателей СДМ4-1250, СДМ4-1500

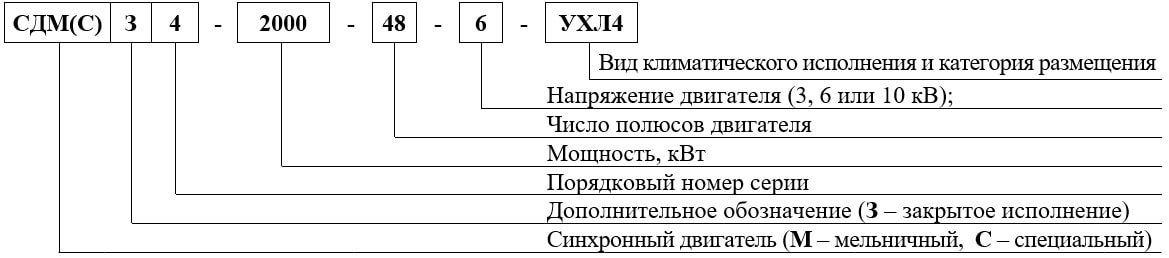

Структура условного обозначения двигателей СДМЗ 4, СДСЗ4

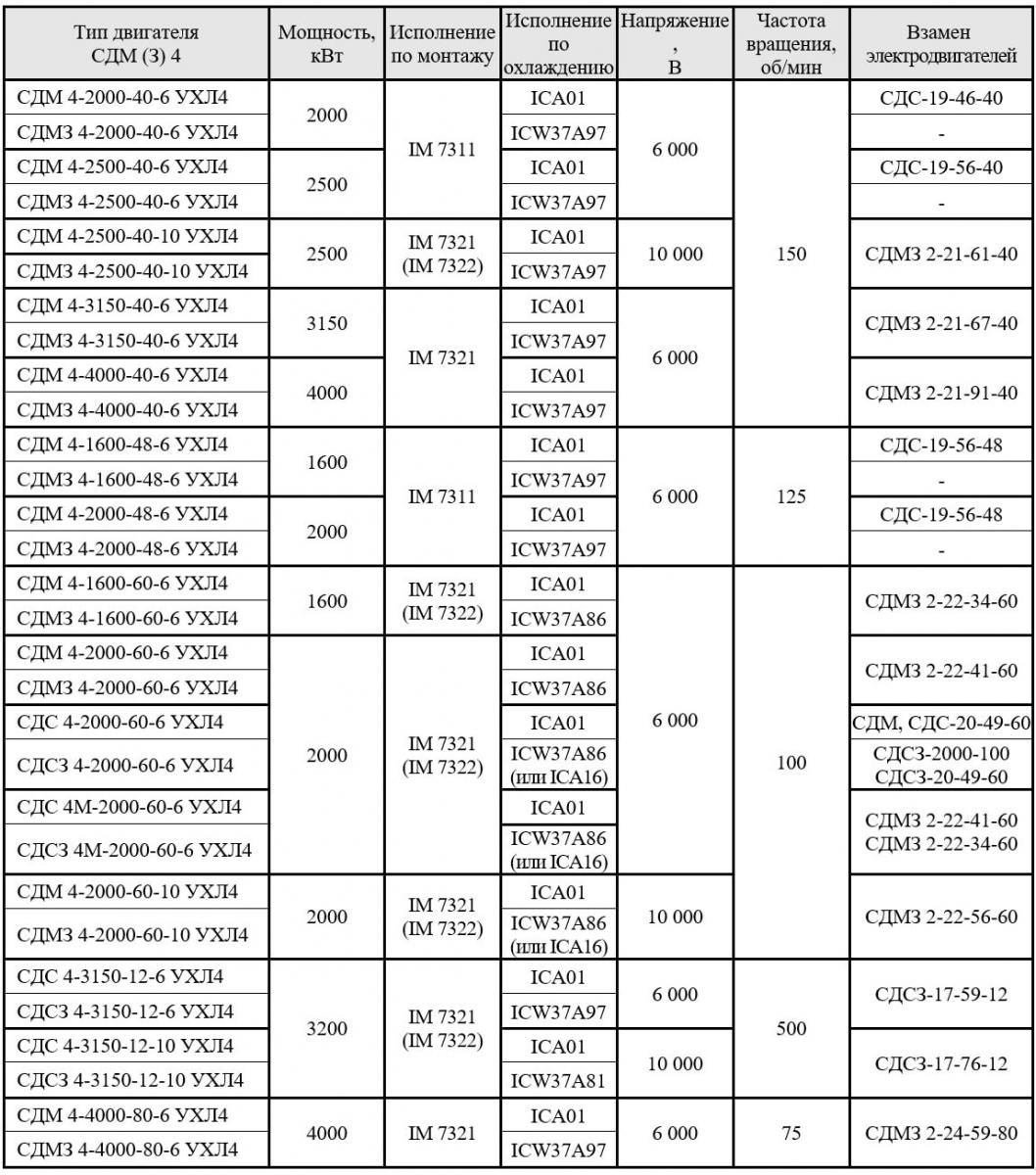

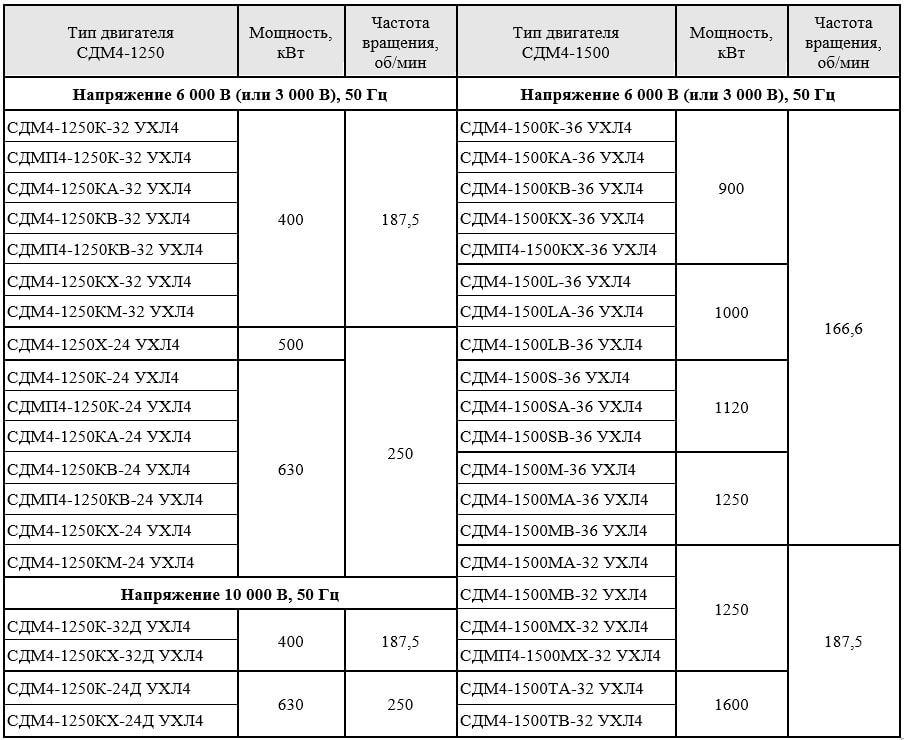

Технические характеристики двигателей СДМ(З)4 напряжением 6 000 В (или 3 000 В) и 10 000 В, частотой 50 Гц приведены в таблице 1, 2.

Габаритные и присоединительные размеры двигателей приведены:

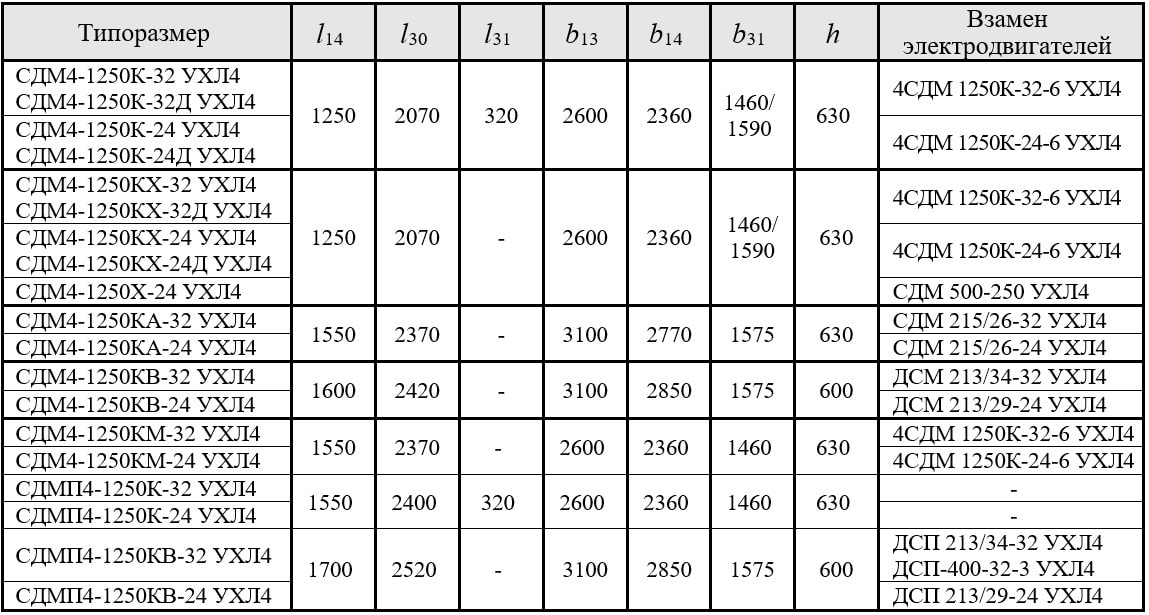

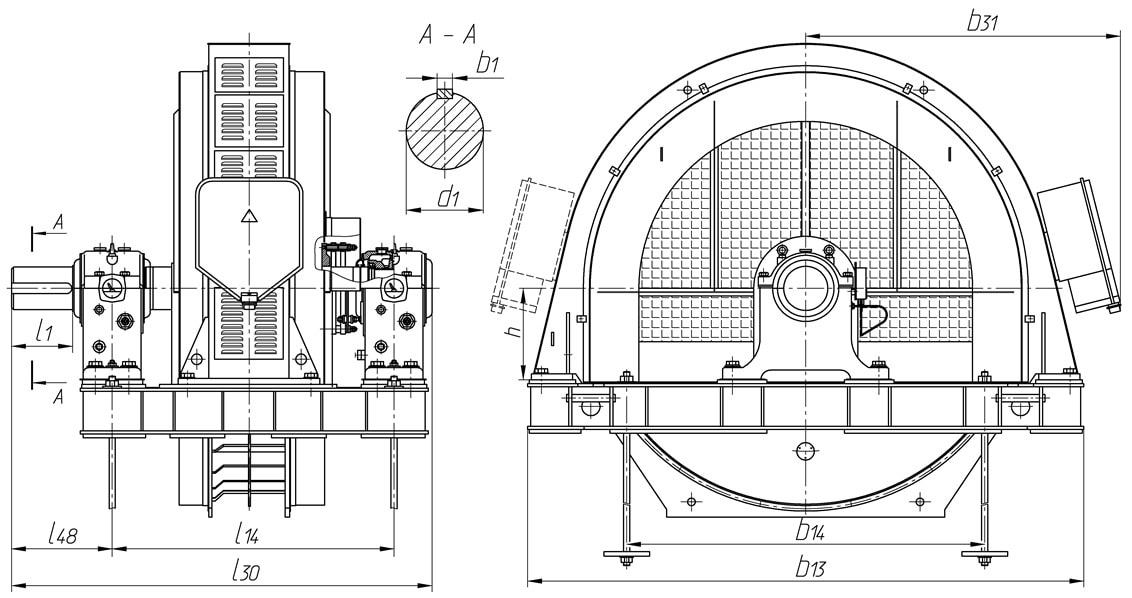

• СДМ 4-1250 – на рисунке 10 (табл. 3);

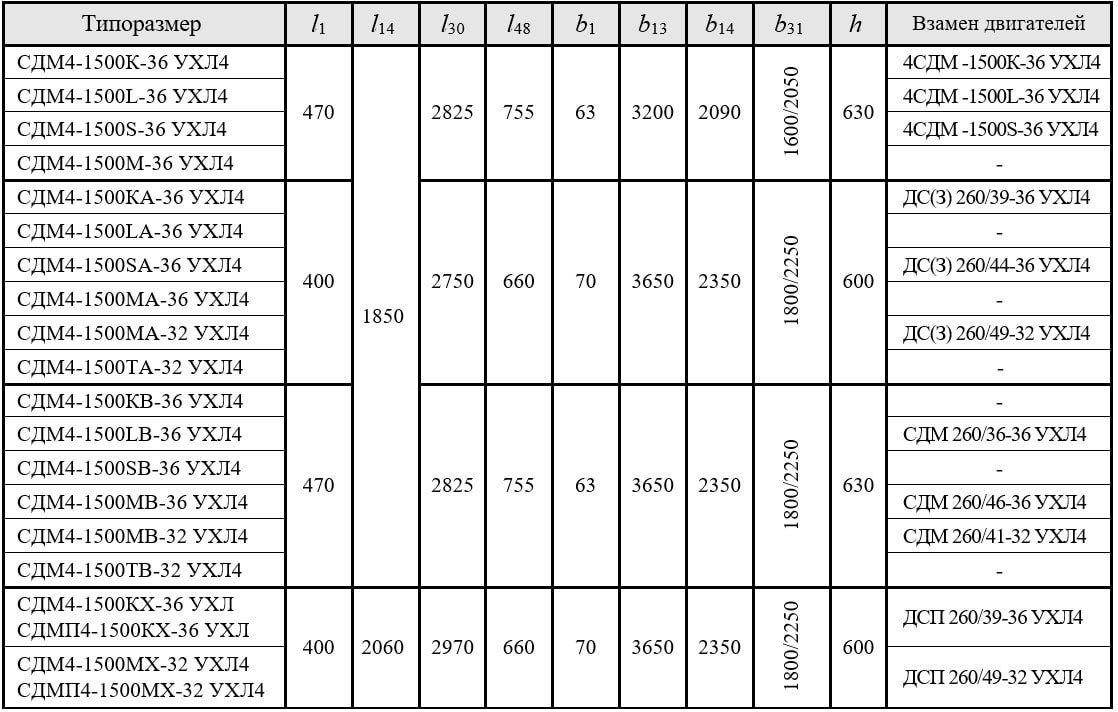

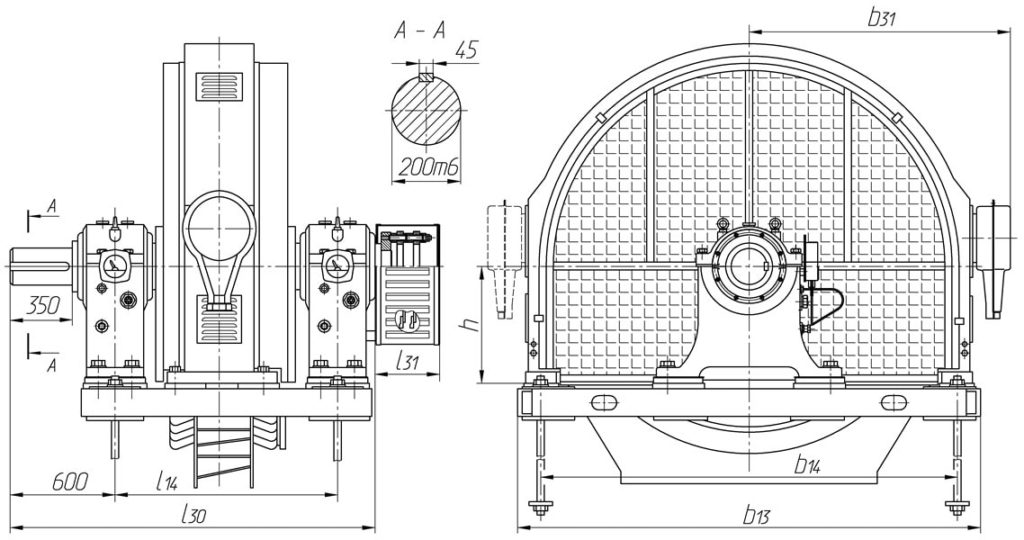

• СДМ 4-1500 и СДМП 4-1500 – на рис.11 (табл. 4);

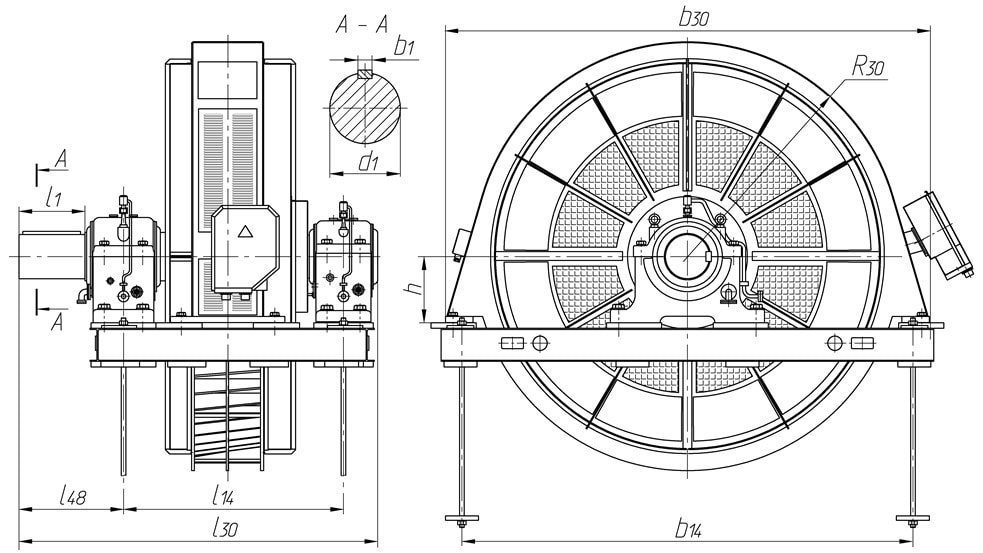

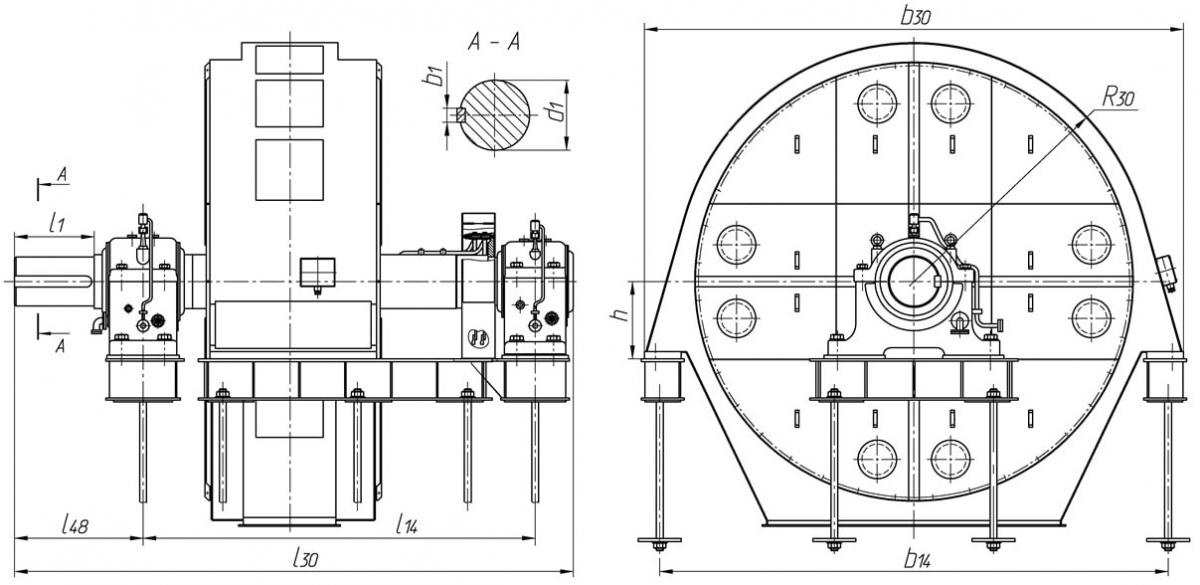

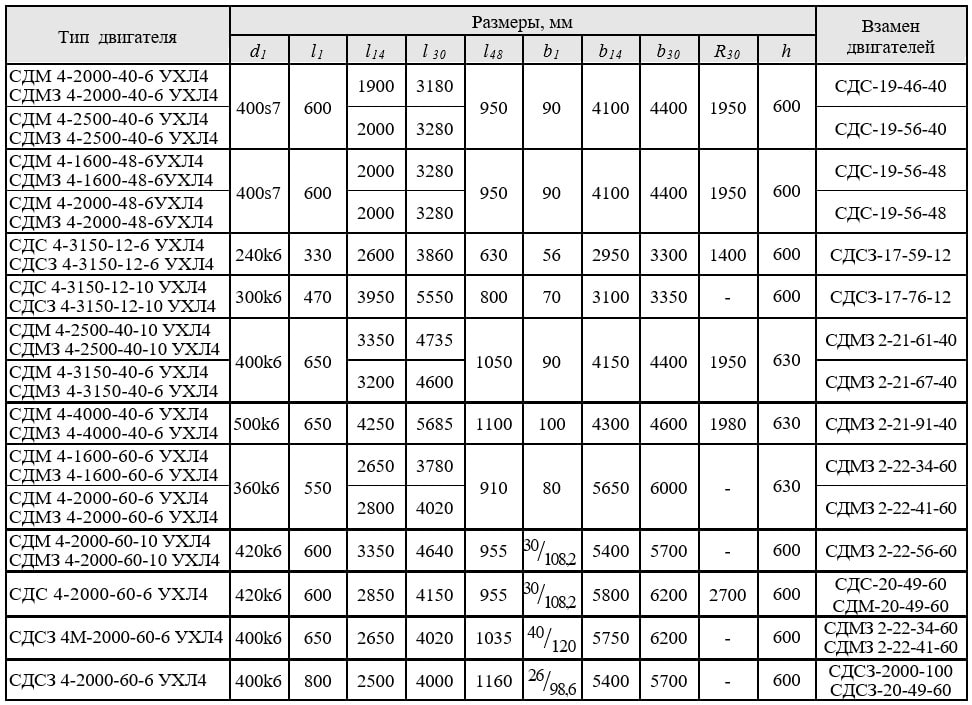

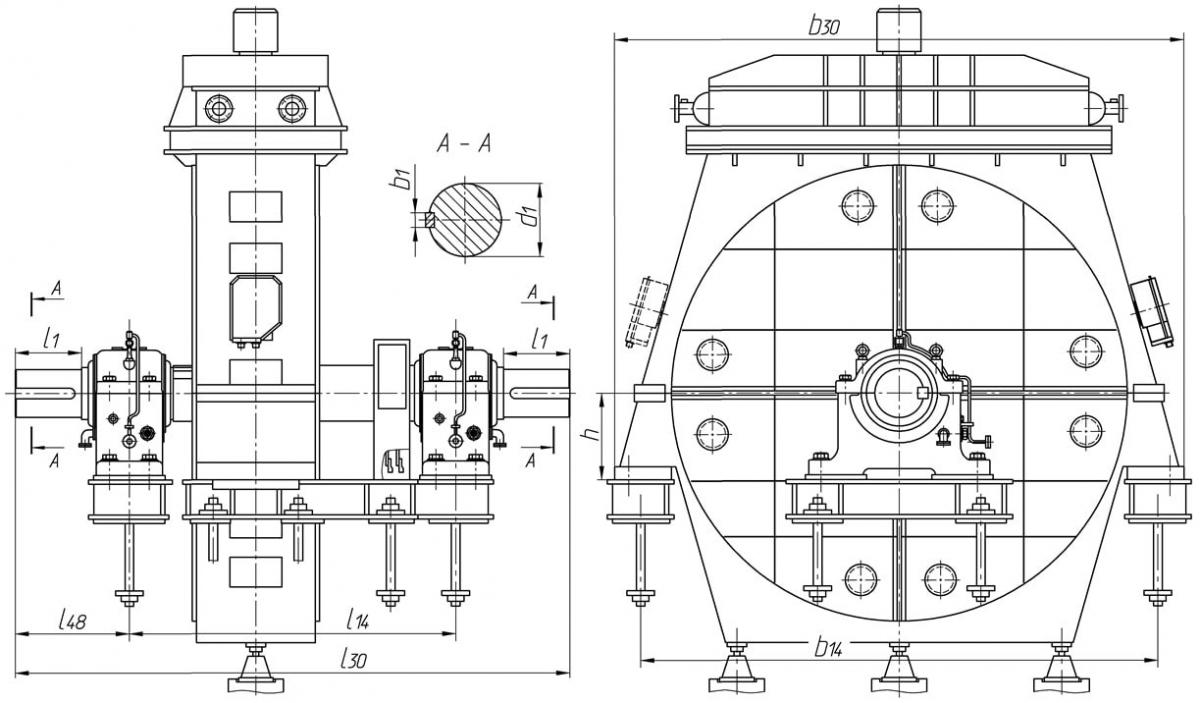

• СДМЗ 4 и СДСЗ 4 – на рис. 12, 13, 14 (табл. 5);

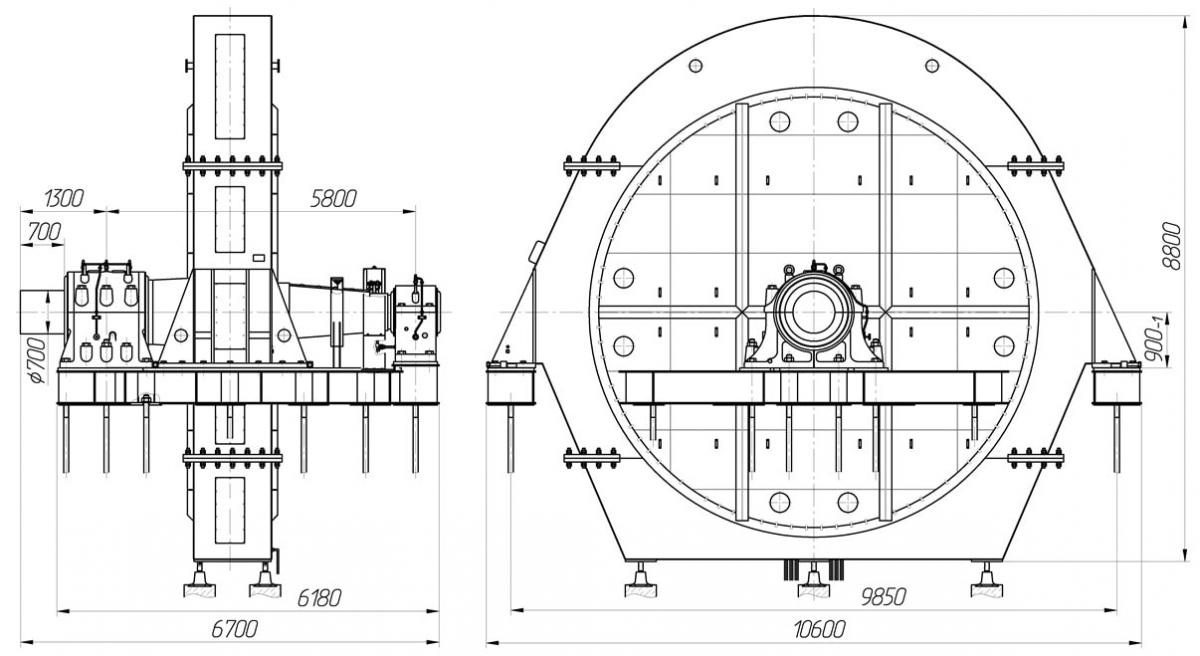

• СДМЗ 4-4000-80-6 – на рисунке 1;

По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 3 000 или 10 000 В.

По согласованию с заказчиком, двигатели также могут быть изготовлены с другими габаритно-присоединительными размерами, отличающимися от размеров, приведенных в таблицах 3, 4, 5.
