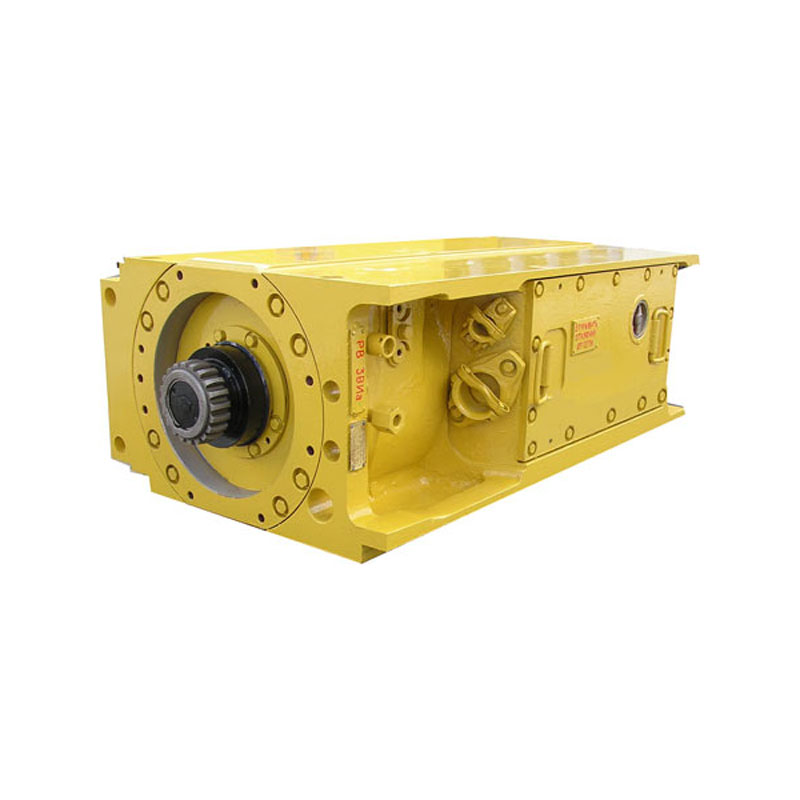

Двигатель ЭКВК 4-220

Двигатель ЭКВК 4-220 – это взрывозащищённый асинхронный двигатель мощностью 220 кВт, предназначенный для шахтного комбайна УКД200-250, его механизмов подачи и привода исполнительных устройств. Климатическое исполнение выполнено в надлежащем соответствии с номером ГОСТа № 15543.1 от 89 и  номером ГОСТа № 15150 от 69.

Назначение

Асинхронный по функциям двигатель всегда служит (исполнение взрывозащита) от сети 3-фазного тока и применяется на взрывоопасных производствах в качестве привода очистного комбайна УКД200-250. Чаще всего он устанавливается на шахтных выработках в помещениях с повышенным уровнем угольной запыленности и содержания метана для повышения безопасности работы машины в целом.

Устройство и работа

Двигатель ЭКВК 4-220 производится во взрывозащищённом прямоугольном корпусе из стального проката и литья с валом двухстороннего исполнения с полумуфтами, необходимыми для подключения к редукторным устройствам. Сбоку расположены вводные коробки с 12 шпильками: из них шесть силовых, используемых для подключения питающего напряжения, остальные – для цепей управления и температурной защиты. Предусмотрена возможность выбора схемы соединения обмоток статора путём её переключения из "звезды" или "треугольник" или наоборот.

Взрывобезопасность вводных устройств и кабелей обеспечивается резиновым уплотнением, которое не допускает контакта с газами внешней среды. Электродвигатель имеет рудничное взрывозащищённое исполнение РВ-3В Иа по ГОСТ 12.2.06-76 и искробезопасные цепи температурной защиты. Все болтовые соединения содержат пружинящие шайбы не допускающие самовыкручивания при вибрации.

В обмотку статора вмонтированы два реле для защиты двигателя от перегрева, машина оснащена короткозамыкателем. Охлаждение ЭКВК 4-220 происходит за счёт циркуляции воздуха и воды по полостным пустотам корпуса двигателя. Температура воды в рабочей системе совершающей охлаждение, обязано вкладываться в пределы +1 ÷ +25 ˚С при максимальном давлении 2 МПа (минимальный расход жидкости составляет 1,2 м3/ч). Режим работы изделия продолжительный, но возможно его использование и в повторно-кратковременном режиме до 30 включений в час.

Мощность (номинальная)

220 кВт

Напряжение (номинальное)

1140/660 В

Ток (номинальный)

142/246 А

Пусковой ток (начальный)

847/1463 А

Частота вращения

1470 оборотов / 60 секунд

Размер коэффициента мощности

0,85

Режим работы

продолжительный

Вращающий момент

начальный пусковой

2844 Н × м

номинальный

1424 Н × м

максимальный

3646 Н × м

Момент инерции ротора

1,33 кг × м2

Номинальное скольжение

1,5 %

КПД

92 %

Жидкость для охлаждения

вода

Расход воды минимальный

1,2 м3

Масса

1384 кг

Класс изоляции

Н

Класс защиты

IP54
