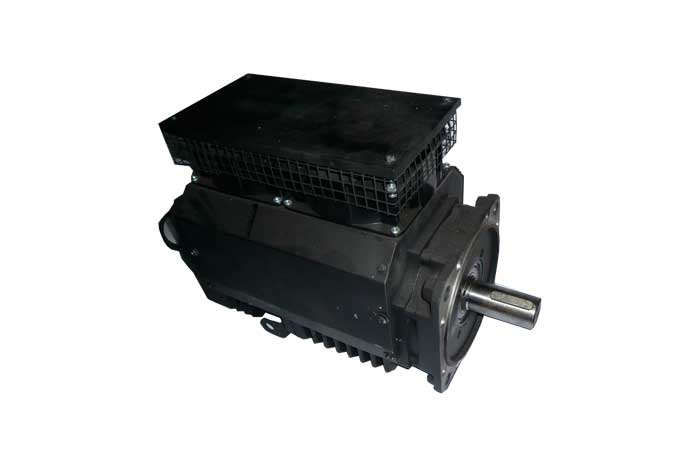

Электродвигатели МТ, МТА и МТВ

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Электродвигатели МТ, МТА и МТВ предназначены для привода движения подачи в металлорежущих станках серии МТ охватывают следующий диапазон мощностей: 7-47 Н/м.

Особенности

Электродвигатели обладают такими преимуществами:

  • возбуждение электродвигателя происходит постоянными магнитами;
  • магнитная система гарантирует высокую перегрузочную способность в статическом и динамическом режиме;
  • исполнение двигателей соответствует требованиям IEC 34-5, IEC 34-7;
  • у всех электродвигателей встроены тахогенератор и датчик для температурной защиты.
Технические характеристики
Параметр   1МТ*/1МТ-С* 2МТА/2МТА-С 3МТА/3МТА-С 4МТА/4МТА-С 4МТВ/4МТВ-С 5МТ/5МТ-С
Номинальный момент Nm 7 13 21 23 30 47
Максимальный момент Nm 50 80 110 120 170 190
Номинальный ток A 26 26 30 26 28 48
Максимальная скорость вращения min 1500 1500 1500 1500 1500 1500
Константа по моменту (типично) Nm/A 0,269 0,5 0,7 0,885 1,07 1,07
Константа по э.д.п. (типично) V/min 0,041 0,066 0,094 0,091 0,130 0,130
Инерционный момент вала kgm 0,015
(0,017)		 0,019
(0,022)		 0,026
(0,029)		 0,029
(0,031)		 0,037
(0,042)		 0,037
(0,042)
Максимальное напряжение V 70 100 140 170 190 190
Электромагнитная постоянная времени s 0,003 0,003 0,003 0,005 0,005 0,005
Электромеханическая постоянная времени s 0,053 0,032 0,026 0,020 0,017 0,017
Термическая постоянная времени min 58 58 50 54 60 60
Крутизна характеристики тагогенератора V/min 0,02 0,02 0,02 0,02 0,02 0,02
Масса kg 26
(29,6)		 30
(33,6)		 33
(36,6)		 36
(39,6)		 40
(46)		 44
(50)
Степень защиты - IP44 IP44 IP44 IP44 IP44 IP44
Встроенный тормоз /Номинальный момент Nm 13 13 13 13 24 24
Встроенный тормоз /Номинальный ток A 1,1 1,1 1,1 1,1 1,3 1,3
