Электродвигатель РД-09

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Электродвигатель РД-09 предназначен для работы в качестве исполнительных двигателей в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов.

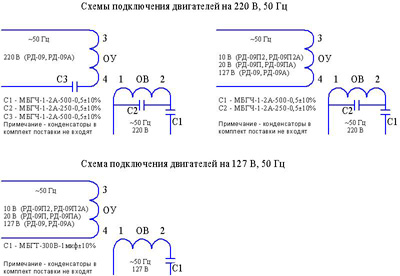

Рис.1. Схема подключения электродвигателя РД-09

Рис.1. Схема подключения электродвигателя РД-09

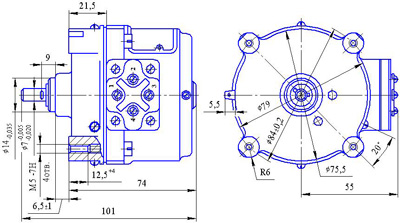

 Рис.2.Габаритные размеры электродвигателя РД-09

Рис.2.Габаритные размеры электродвигателя РД-09

Характеристики

Технические характеристики
Параметры Значения
Номинальное напряжение питания, В 127, 220
Частота питающего напряжения, Гц 50
Номинальная полезная мощность на валу ротора, Вт 1
Частота вращения выходного вала редуктора, об/мин 1,75; 2,5; 4,4; 8,7; 15,5; 30; 76; 185
Пусковой момент на выходном валу редуктора (в зависимости от редукции), Н*м 0,063; 0,156; 0,392; 0,754; 1,27
Ток, потребляемый обмоткой управления на холостом ходу, А, не более 0,06; 0,35; 0,7
Напряжение трогания на обмотке управления, В, не более 10; 1,5; 0,8
Режим работы продолжительный
Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
Габариты, мм 96x103x101
