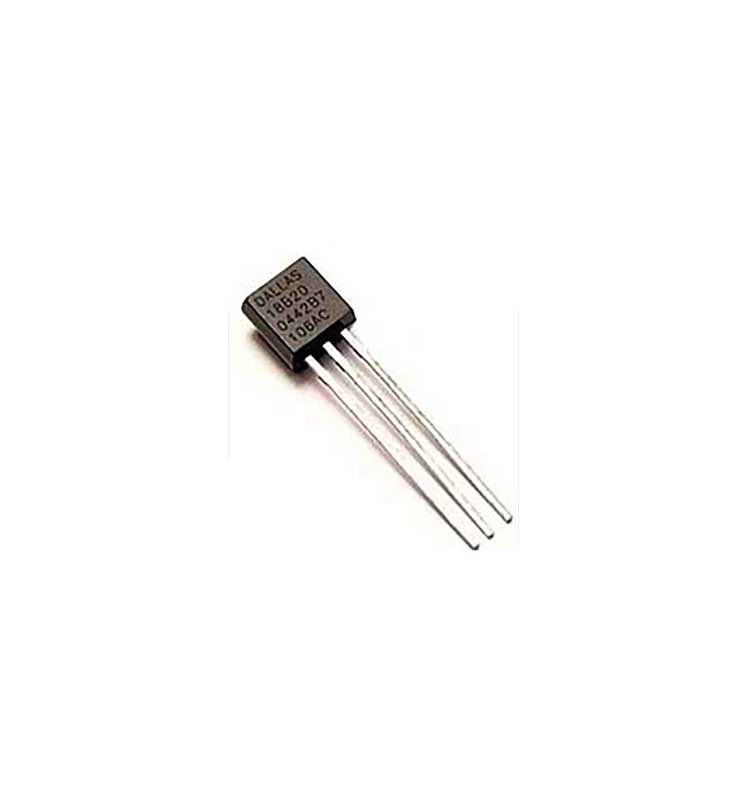

DS18B20 (TO-92-3pins) - цифровой датчик температуры

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Диапазон измеряемых температур от -55° C до +125° C. Считываемый с прибора цифровой код является прямым непосредственным кодом измеренного значения температуры и не нуждается в дополнительных преобразованиях.


Технические характеристики DS18B20 (TO-92-3pins)

Программируемая пользователем разрешающая способность встроенного АЦП может быть изменена в диапазоне от 9 до 12 разрядов выходного кода. Абсолютная погрешность преобразования меньше 0,5° C в диапазоне контролируемых температур -10° C до +85° C. Максимальное время полного 12-ти разрядного преобразования ~750мс (при разрешении 12 разрядов).

Внутренняя энергонезависимая память температурных установок обеспечивает запись произвольных значений верхней и нижней границы установок. Кроме того, микросхема содержит встроенный логический механизм приоритетной сигнализации в линию о факте выхода температуры за один из выбранных порогов. Узел 1-Wire-интерфейса прибора организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на однопроводной линии.

Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 028Н) и обеспечивает возможность работы без внешнего источника питания, только за счет паразитного питания однопроводной линии. Питание прибора через отдельный внешний вывод производится напряжением от 3,0В до 5,5В.


Конструкция

Термометр размещается в транзисторном корпусе TO-92 или в 8-контактном корпусе SOIC для поверхностного монтажа (DS18B20Z). Модификация для массовых применений DS18B20X, размещаемая в перспективном корпусе Flip Chip, имеет гораздо худшие метрологические характеристики (погрешность 2° C) при значительно более низкой цене.

Выпускается специальная модификация цифрового термометра, предназначенная только для работы в режиме паразитного питания DS18B20-PAR. Она размещается в транзисторном корпусе TO-92, один из выводов которого не используется.
