Система ELMO-СКТВ-8

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Система контроля температуры и вакуума ELMO-СКТВ-8 является электронным комплексом, который используется для выполнения измерений температуры рабочей среды одновременно в восьми точках с последующей индикацией величины температуры в любой из этих точек. Кроме этого, система позволяет определять величину вакуума (остаточного давления) в одной точке герметичной емкости. Система ELMO-СКТВ-8 владеет встроенной архивной памятью, которая позволяет хранить данные об измерениях температуры. Просмотр сохраненных архивов можно осуществлять при помощи персонального компьютера.

Область применения

Измерительный комплекс предназначен для использования на различных предприятиях, которые выполняют обработку жидких и твердых изоляционных материалов электрических аппаратов, имеющих масляное наполнение. Это могут быть ремонтные, монтажные или просто эксплуатирующие оборудование организации.

Эксплуатационные условия

Система ELMO-СКТВ-8 предназначается для эксплуатации в закрытых взрывобезопасных помещениях. На открытом воздухе прибор может использоваться только под навесами. В качестве рабочей среды могут выступать смеси пара, масла, воздуха, которые находятся в герметичном резервуаре. Температуры рабочей среды должна находиться в пределах от -70°С до +180°С, а температурный режим окружающей среды не должен выходить за диапазон -1°С÷+45°С. Относительная влажность воздуха не должна быть больше 80% при температуре 200С.

Состав измерительной системы

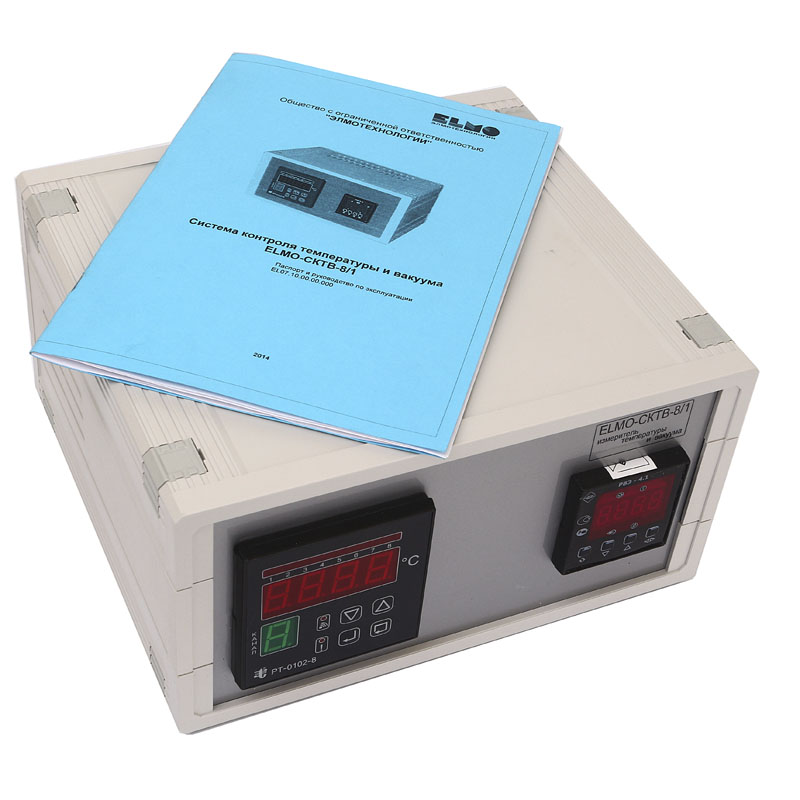

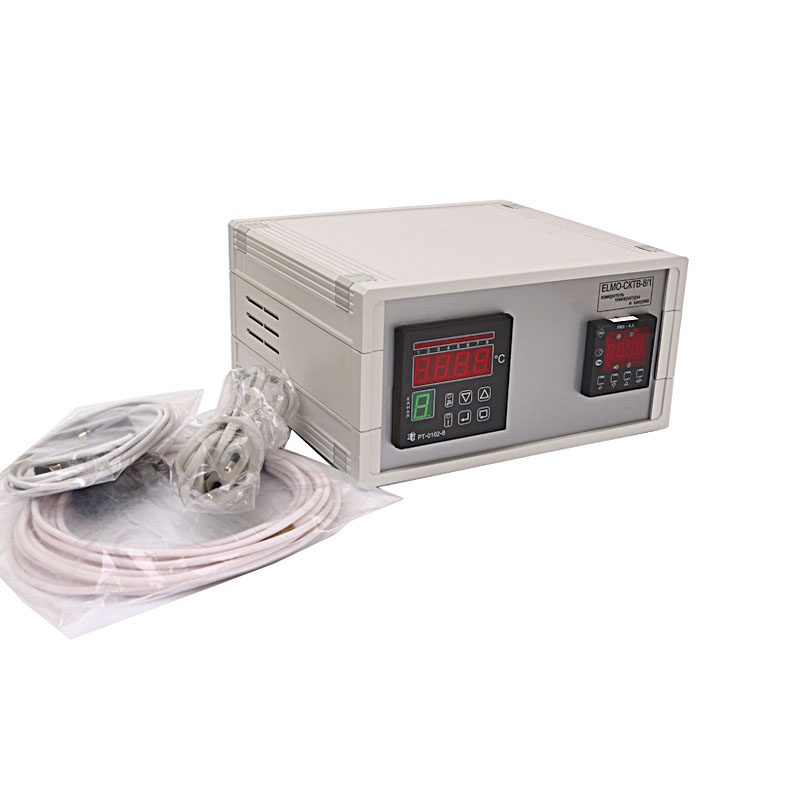

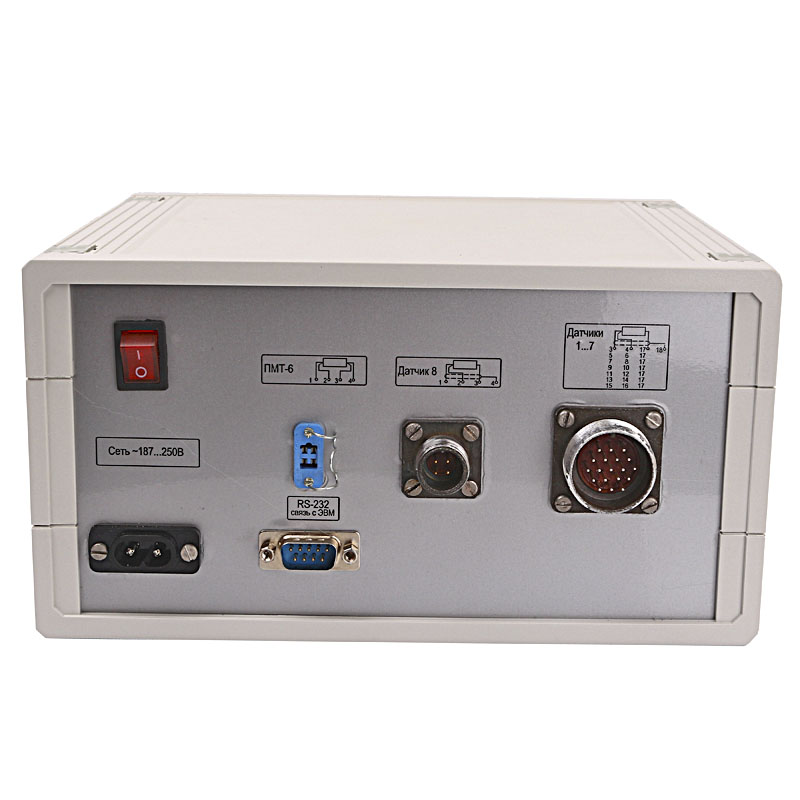

В измерительный комплекс входят измерительный блок, выполненный из прочного пластика, на передней панели которого смонтирован 8-канальный измеритель температур и измеритель вакуума. Задняя часть блока имеет коммутационные разъемы для подключения сетевого кабеля, измерительных проводов и жгута, а также интерфейс для подключения компьютера. Измерительный жгут состоит из 7-ми датчиков измерения температуры. Еще один датчик, для работы низкотемпературного канала, идет на отдельном измерительном проводе. Также на отдельном измерительном проводе располагается датчик контроля величины вакуума.

Характеристики

Параметры

Значение

Питающее напряжение:

187…..245 В (переменное или постоянное)

Величина потребляемой мощности

12ВА

Каналы для измерений:

температура:

8

вакуум:

1

Диапазон измеряемых температур

-700С ÷ +1800С

Диапазон измеряемого вакуума

0,1…..105 Па

Число точек архивирования:

1500

Степень защиты

IP54

Средний эксплуатационный срок

5 лет

Вес измерительного блока

1,5 кг

Габаритные параметры

220х200х120 мм

Комплектация

  • система контроля ELMO-СКТВ-8;
  • технический паспорт;
  • защитный кейс.
