Кислородомер ДОЗОР-С-х-02-655х

Используя кислородомер ДОЗОР-С-х-02-655х мы проводим точный анализ газовых смесей производится с целью оптимизации различных технологических процессах, использующих сжигание топлива. Так, например, в отходящих газах по высокой концентрации кислорода (O2) судят о переизбытке его в системе соотношения «топливо-воздух», а по низкой – о его недостаточном количестве. Высокая концентрация приводит к перерасходу топлива, низкая – к его не полному сгоранию. В обоих случаях снижается КПД установки. Периодическая корректировка соотношения «топливо-воздух» по результатам газового анализа на кислород позволяет минимизировать потери.

Оптимальным вариантом получения дискретной информации о концентрации кислорода в смеси является использование четырехканального кислородомера Дозор-С.

Сфера применения кислородомера: котельные, ТЭЦ, обжиговые и агломерационные машины, нагревательные колодцы и другие объекты в различных областях производства, использующие сжигание топлива.

Устройство и работа кислородомера

Конструктивно кислородомер ДОЗОР-С-х-01-655х выполнен из электрически связанных между собой газозаборного зонда с чувствительным элементом (ЧЭ), блока цифровой обработки сигналов (ПП) и блока питания и сигнализации (БПС). Последний рассчитан на подключение до 4 блоков ПП. Длина линии связи между этими блоками не более 200 метров.

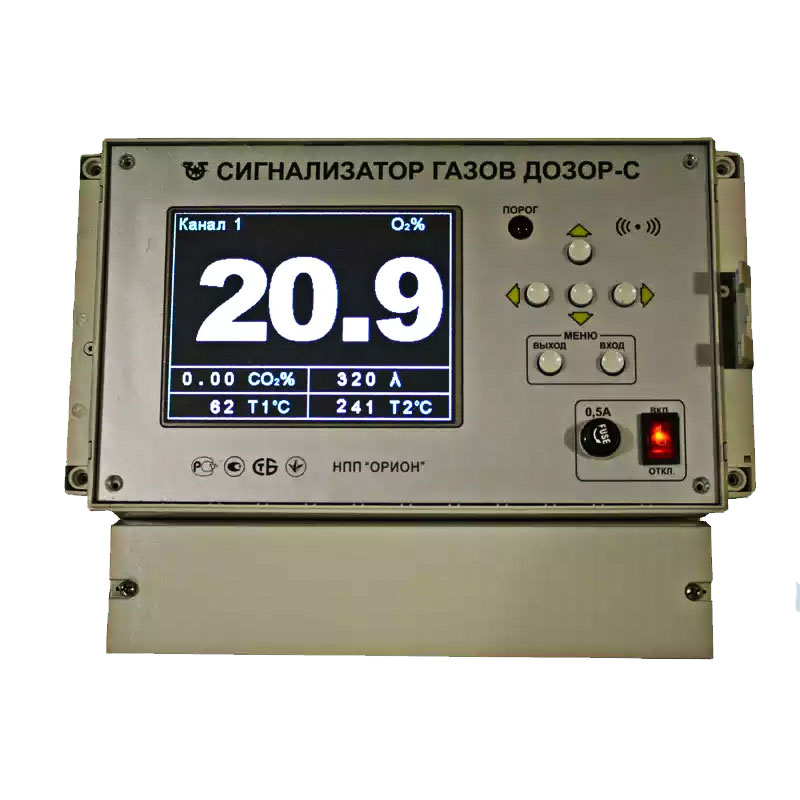

Информация о концентрации, температуре, величине выходного сигнала и установленном пороге предоставляется на лицевой панели БПС посредством цифрового дисплея по всем каналам одновременно. Здесь же расположены кнопки оперативного управления. Изменение настроек возможно только при введении пароля.

Встроенные сигнализаторы контролируют температуру ПП и зонда с ЧЭ. Различные виды сигнализации (световая, звуковая и цветовая) информируют о достижении пороговых значений каждого компонента и о состоянии линий связи.

  • Анализируемые газы – О2, СО2, λ.
  • Предел измерения концентрации О2 – 01 – 20,9%;
  • Концентрация СО2 расчетная -  0 -  максимум;
  • Диапазон коэффициента избытка воздуха – 0 – 240;
  • Температура в зоне установки:
  • -датчика – 600°С,
  • - блока обработки данных – 85°С,
  •  -контрольного блока – 50°С.

Питание устройства осуществляется от сети АС напряжением 220 В, каналы связи – интерфейс RS-485 и выходные унифицированные токовые сигналы (0 -5, 4 – 20, 0 -20 мА). Контакты выходных реле по каналам «ПОРОГ 1», «ПОРОГ 2» и «АВАРИЯ» допускают подключение нагрузки с напряжением до 220 В и током до 2,5 А.
