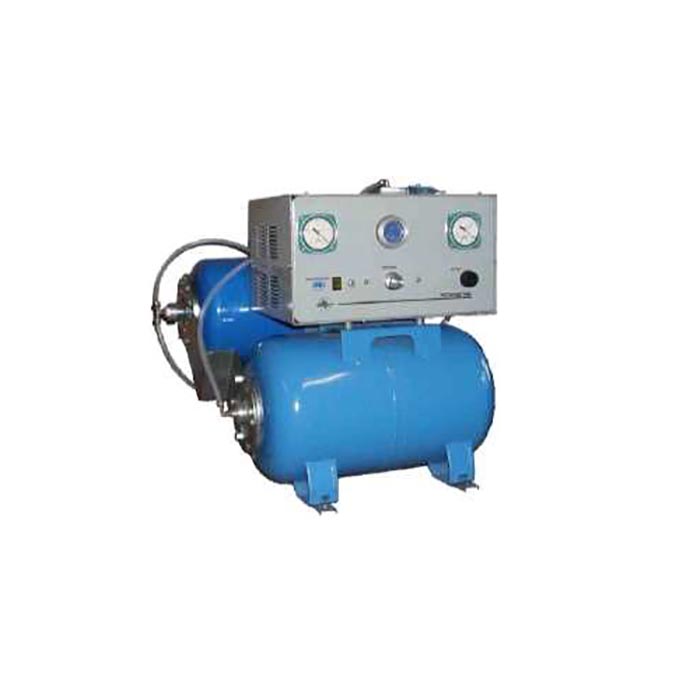

Дегидратор ДВ6Д
Описание
Дегидраторы кабельные предназначены для содержания кабелей связи под избыточным давлением сухого воздуха в автоматическом режиме.
Функциональные возможности дегидратора:
- визуальный контроль величины давления, расхода и влажности подаваемого в кабели воздуха;
- контроль давления в ресивере;
- наличие счетчика суммарной наработки компрессора;
- наличие дополнительного выхода для подключения аварийных кабелей;
- защита компрессоров от перегрузки
- защита кабелей от попадания влаги (с прибором ИВВ-2);
- автоматическое отключение компрессора по таймеру при расходе воздуха, превышающем максимальный на 20%;
- компактность и простота подключения;
- не требуют специального фундамента;
- не требуют ежедневного обслуживания.
Дистанционные сигналы:
- Наличие/отсутствие напряжения питания;
- понижение давления на выходе ниже номинального значения;
- перегрузка/отказ компрессора;
- повышение влажности воздуха, подаваемого в кабели с возможностью прекращения его подачи (с ИВВ-2).
Условия эксплуатация:
- температура окружающей среды от 0 до 40 °С;
- относительная влажность до 80% при температуре 25 °С;
- атмосферное давление от 86,6 до 106,7 кПа (от 650 до 800 мм рт.ст.).
При работе дегидраторов кабельных, если расход воздуха не превышает Qmax, нагрузка на компрессора составляет не более 45-55%, что существенно повышает ресурс компрессоров и изделия в целом.
В дегидраторах используются поршневые безмасляные компрессоры производства Германии и США, которые не требуют смазки движущихся частей и ежедневного технического обслуживания.
| Модель | ДК6Д-150 | ДК6Д-300 |
| Максимальная производительность, Qmax | 180 л/час | 360 л/час |
| Количество кабелей | 4..6 | 6..12 |
| Давление, в кабеле при расходе 50%Qmax | 0,5 ± 0,02 кгс/см2 | |
| Влажность воздуха на выходе | 0,3 г/м3 | |
| (температура точки росы) | (-30°С) | |
| Электрическое питание | 220 В, 50 Гц | |
| Расход электроэнергии: - при Qmax, кВтч/сутки - при 0,5Qmax, кВтч/сутки |
2,52 1,16 |
2,72 1,51 |
| Емкость ресиверов | 32 л | 32 л |
| Потребляемая мощность, не более | 350 ВА | 300 ВА |
| Габаритные размеры, мм | 565 х 575 х 685 | |
| Масса общая, не более | 28 кг | |
| Модель | ДК6Д-500 | ДК6Д-900 |
| Максимальная производительность, Qmax | 540 л/час | 900 л/час |
| Количество кабелей | 10..15 | 15..30 |
| Давление, в кабеле при расходе 50%, Qmax | 0,5 ± 0,02 кгс/см2 | |
| Влажность воздуха на выходе | 0,3 г/м3 | |
| (температура точки росы) | (-30°С) | |
| Электрическое питание | 220 В, 50 Гц | |
| Расход электроэнергии: - при Qmax, кВтч/сутки - при 0,5Qmax, кВтч/сутки |
3,45 2,11 |
4,55 2,80 |
| Емкость ресиверов | 72 л | 96 л |
| Потребляемая мощность, не более | 400 ВА | 600 ВА |
| Габаритные размеры, мм - блок осушки - компрессорный блок |
580 х 525 х 685 525 х 375 х 525 |
580 х 525 х 685 560 х 525 х 605 |
| Масса общая, не более | 35 кг | 50 кг |
| Модель | ДК6Д-1800 | ДК6Д-3600 |
| Максимальная производительность, Qmax | 1800 л/час | 3600 л/час |
| Количество кабелей | 30..60 | 60..120 |
| Давление, в кабеле при расходе 50%Qmax | 0,5 ± 0,02 кгс/см2 | |
| Влажность воздуха на выходе | 0,3 г/м3 | |
| (температура точки росы) | (-30°С) | |
| Электрическое питание | 220 В, 50 Гц | |
| Расход электроэнергии: - при Qmax, кВтч/сутки - при 0,5Qmax, кВтч/сутки |
9,60 5,32 |
16,00 12,72 |
| Емкость ресиверов | 144 л | 192 л |
| Потребляемая мощность, не более | 1000 ВА | 2000 ВА |
| Габаритные размеры, мм - блок осушки - компрессорный блок - блок пневмоемкостей |
580 х 525 х 1004 560 х 525 х 605 - |
580 х 525 х 1004 608 х 585 х 420 525 х 520 х 695 |
| Масса общая, не более | 65 кг | 85 кг |
