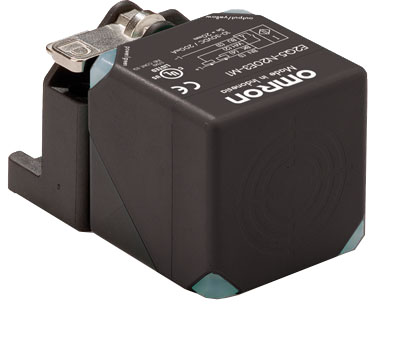

Датчики серии E2Q5
Описание
Датчики серии E2Q5 - индуктивный датчик приближения с увеличенным расстоянием срабатывания в корпусе из пластмассы
Увеличинное расстояние срабатывания и простая установка на плоских поверхностях делают датчик E2Q5 идеальным для обнаружения больших металических объектов на автоматических сборочных линиях.
- Разъем M12
- Встроенная защита от короткого замыкания и от обратной полярности
- Регулировка положения чувствительной поверхности: по оси Y — с шагом 15°, по оси X — с шагом 90°
Характеристики
| Модификация | E2Q5-N20 _ _ - M1 | E2Q5-N40M _ 3- M1 |
| Чувствительная поверхность | 20 мм ± 10% | 40 мм ± 10% |
| Частота отклика (средняя) | 150 Гц | |
| Напряжение питания (диапазон рабочего напряжения) | от 10 до 30 В постоянного тока | |
| Защитные функции | Защита от обратной полярности выхода, защита от короткого замыкания | |
| Рабочая температура | от -25 до 85 ° C | |
| Степень защиты | IEC 60529 IP 67; IP69k after DIN 40050 part 9 | |
| Материал корпуса | PBT | |
| Материал чувствительной поверхности | PBT | |
| Размер | Длина чувствительного элемента | Чувствительный элемент | Конфигурация выхода | Код заказа (для типов разъемов M12) | |
| Режим работы "NO" | Режим работы "NO+NC" | ||||
| 67x40x40 | 20 мм | сменный | NPN | E2Q5-N20E1-M1 | E2Q5-N20E3- M1 |
| 67x40x40 | 20 мм | сменный | PNP | E2Q5-N20F1-M1 | E2Q5-N20F3- M1 |
| 67x40x40 | 40 мм | сменный | NPN | E2Q5-N40ME1-M1 | E2Q5-N40ME3- M1 |
| 67x40x40 | 40 мм | сменный | PNP | E2Q5-N40MF1-M1 | E2Q5-N40MF3- M1 |
