Датчики серии E2S

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

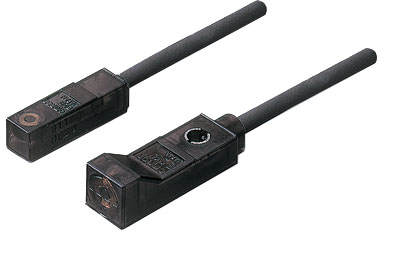

Датчики серии E2S - миниатюрный индуктивный датчик приближения прямоугольной формы

Датчики семейства E2S выпускаются в миниатюрных пластиковых корпусах, имеющих прямоугольную форму, и предназначены для особых условий монтажа.

  • Миниатюрный корпус в сочетании с большим расстоянием срабатывания
  • Передняя или боковая чувствительная поверхность
  • Крепление всего одним винтом
  • IP67

Характеристики

Технические характеристики 2-проводных моделей постоянного тока
Модификация E2S-W11
E2S-W12		 E2S-Q11
E2S-Q12		 E2S-W21
E2S-W22		 E2S-Q21
E2S-Q22
Чувствительная поверхность 1.6 мм ±10% 2.5 мм ±15%
Частота отклика (средняя) 1 кГц мин
Напряжение питания (диапазон рабочего напряжения) От 12 до 24 В постоянного тока (от 10 до 30 В постоянного тока), пульсация (p-p): 10% макс.
Защитные функции ограничитель перенапряжения;
защита от переполюсовки питания.
Технические характеристики 3-проводных моделей постоянного тока
Модификация E2S-W13
E2S-W14		 E2S-Q13
E2S-Q14		 E2S-W23
E2S-W24		 E2S-Q23
E2S-Q24		 E2S-W15
E2S-W16		 E2S-Q15
E2S-Q16		 E2S-W25
E2S-W26		 2S-Q25
E2S-Q26
Чувствительная поверхность 1.6 мм ±10% 2.5 мм ±15% 1.6 мм ±10% 2.5 mm ±15%
Частота отклика (средняя) 1 кГц мин
Напряжение питания (диапазон рабочего напряжения) от 12 до 24 В постоянного тока (от 10 до 30 В постоянного тока), пульсация (p-p): 10% макс.
Защитные функции ограничитель перенапряжения;
защита от переполюсовки питания
Рабочая температура эксплуатация: от -25 до 70 ° C,
хранение: от -40 до 85 ° C (без обледенения и конденсации)
Степень защиты IEC60529 IP67
Материал чувствительной поверхности Полиарилат
2-проводные модели постоянного тока
Размер в мм (ВхШхГ) Чувствительная часть Код заказа (предварительно смонтированные типы с длиной кабеля 1 м)
Режим работы "NO" Режим работы "NC"DC
19x6x6 1.6 мм E2S-W11 1M E2S-W12 1M
19x6x6 1.6 мм E2S-Q11 1M E2S-Q12 1M
23x8x8 2.5 мм E2S-W21 1M E2S-W22 1M
23x8x8 2.5 мм E2S-Q21 1M E2S-Q22 1M
3-проводные модели постоянного тока
Размер в мм (ВхШхГ) Чувствительная часть Выходные характеристики Код заказа (предварительно смонтированные типы с длиной кабеля 1 м)
Режим работы "NO" Режим работы "NC"DC
19x6x6 1.6 мм NPN E2S-W13 1M E2S-W14 1M
19x6x6 1.6 мм NPN E2S-Q13 1M E2S-Q14 1M
27x8x8 2.5 мм NPN E2S-W23 1M E2S-W24 1M
27x8x8 2.5 мм NPN E2S-Q23 1M E2S-Q24 1M
19x6x6 1.6 мм PNP E2S-W15 1M E2S-W16 1M
19x6x6 1.6 мм PNP E2S-Q15 1M E2S-Q16 1M
23x8x8 2.5 мм PNP E2S-W25 1M E2S-W26 1M
23x8x8 2.5 мм PNP E2S-Q25 1M E2S-Q26 1M
