Датчики серии E2A3
Описание

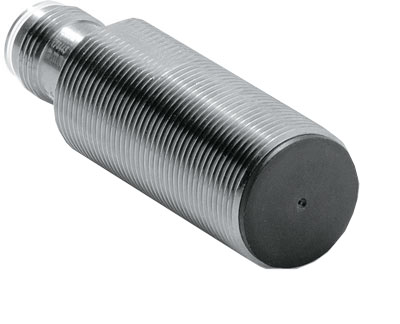

Датчики серии E2A3 - цилиндрический индуктивный датчик с увеличенным (утроенным) расстоянием срабатывания
Семейство E2A3 обладает оптимальными рабочими характеристиками для достижения троекратного расстояния срабатывания в случае монтажа "заподлицо". В основу семейства E2A3 заложена модульная концепция семейства E2A.
- Троекратное расстояние срабатывания для особых требований к обнаружению и улучшенная защита датчика
- IP67 и IP69k
Характеристики
| Резьба модификация |
M8 E2A3-S08KS03 |
M12 E2A3-M12KS06 |
М18 E2A3-M18KS11 |
М30 E2A3-M30KS20 |
| Чувствительная поверхность | 3 мм ±10% | 6 мм ±10% | 11 мм ±10% | 20 мм ±10% |
| Частота отклика (средняя) | 700 Гц | 350 Гц | 250 Гц | 80 Гц |
| Напряжение питания (диапазон рабочего напряжения) | от 12 до 24 В пост. Пульсация (р-р): 10% макс. (От 10 до 32 В постоянного тока) | |||
| Защитные функции | Защита от переполюсовки, защита от перенапряжения, защита от короткого замыкания |
Защита от переполюсовки на выходе, защита от переполюсовки питания, ограничитель перенапряжения, защита от короткого замыкания |
||
| Температура окружающей среды; | эксплуатация: от -25° до 70 ° C, хранение: от -25 до 70 ° C |
|||
| Степень защиты | IP67 after IEC 60529; IP69K after DIN 40050 part 9 | |||
| Материал корпуса и зажимных гаек | Нержавеющая сталь | Никелированная латунь | ||
| Материал чувствительной поверхности | РВТ | |||
| Размер | Чувствительная поверхность | Длина резьбы (общая длина) | Конфигурация выхода | Код заказа (для предварительно смонтированных типов с длиной кабеля 2 м) | |
| Режим работы "NO" | Режим работы "NC" | ||||
| М8 | 3.0 мм | 27 (40) мм | PNP | E2A3-S08KS03-WP-B1 2M | E2A3-S08KS03-WP-B2 2M |
| М8 | 3.0 мм | 27 (40) мм | NPN | E2A3-S08KS03-WP-C1 2M | E2A3-S08KS03-WP-C2 2M |
| М12 | 6.0 мм | 34 (50) мм | PNP | E2A3-M12KS06-WP-B1 2M | E2A3-M12KS06-WP-B2 2M |
| М12 | 6.0 мм | 34 (50) мм | NPN | E2A3-M12KS06-WP-C1 2M | E2A3-M12KS06-WP-C2 2M |
| М18 | 11.0 мм | 39 (60) мм | PNP | E2A3-M18KS11-WP-B1 2M | E2A3-M18KS11-WP-B2 2M |
| М18 | 11.0 мм | 39 (60) мм | NPN | E2A3-M18KS11-WP-C1 2M | E2A3-M18KS11-WP-C2 2M |
| М30 | 20.0 мм | 44 (65) мм | PNP | E2A3-M30KS20-WP-B1 2M | E2A3-M30KS20-WP-B2 2M |
| М30 | 20.0 мм | 44 (65) мм | NPN | E2A3-M30KS20-WP-C1 2M | E2A3-M30KS20-WP-C2 2M |
| Размер | Чувствительная поверхность | Соединение | Длина резьбы (общая длина) | Конфигурация выхода | Код заказа (для типов разъемов M12) | |
| Режим работы "NO" | Режим работы "NC" | |||||
| М8 | 3.0 мм | Разъем M12 | 27 (44) мм | PNP | E2A3-S08KS03-M1-B1 | E2A3-S08KS03-M1-B2 |
| М8 | 3.0 мм | Разъем M12 | 27 (44) мм | NPN | E2A3-S08KS03-M1-C1 | E2A3-S08KS03-M1-C2 |
| М12 | 6.0 мм | Разъем M12 | 34 (49) мм | PNP | E2A3-M12KS06-M1-B1 | E2A3-M12KS06-M1-B2 |
| М12 | 6.0 мм | Разъем M12 | 34 (49) мм | NPN | E2A3-M12KS06-M1-C1 | E2A3-M12KS06-M1-C2 |
| М18 | 11.0 мм | Разъем M12 | 39 (54) мм | PNP | E2A3-M18KS11-M1-B1 | E2A3-M18KS11-M1-B2 |
| М18 | 11.0 мм | Разъем M12 | 39 (54) мм | NPN | E2A3-M18KS11-M1-C1 | E2A3-M18KS11-M1-C2 |
| М30 | 20.0 мм | Разъем M12 | 44 (59) мм | PNP | E2A3-M30KS20-M1-B1 | E2A3-M30KS20-M1-B2 |
| М30 | 20.0 мм | Разъем M12 | 44 (59) мм | NPN | E2A3-M30KS20-M1-C1 | E2A3-M30KS20-M1-C2 |
