Датчик пламени Узор-Ф

Фоточастотный датчик пламени Узор-Ф – это высокочувствительный электронный прибор для систем сигнализации погасания горелки, который работает по её пламени и не срабатывает от паразитных излучений.

Назначение датчика пламени Узор-Ф

Датчик пламени Узор-Ф предназначен для работы в качестве фотоэлектрического датчика в системах сигнализации погасания горелки энергетических установок (котлов, печей, технологического оборудования с камерами сгорания). Используется в системах автоматики и защитной сигнализации установок (например, КСУМ, УЗОР, Ф34).

Конструкция датчика Узор-Ф

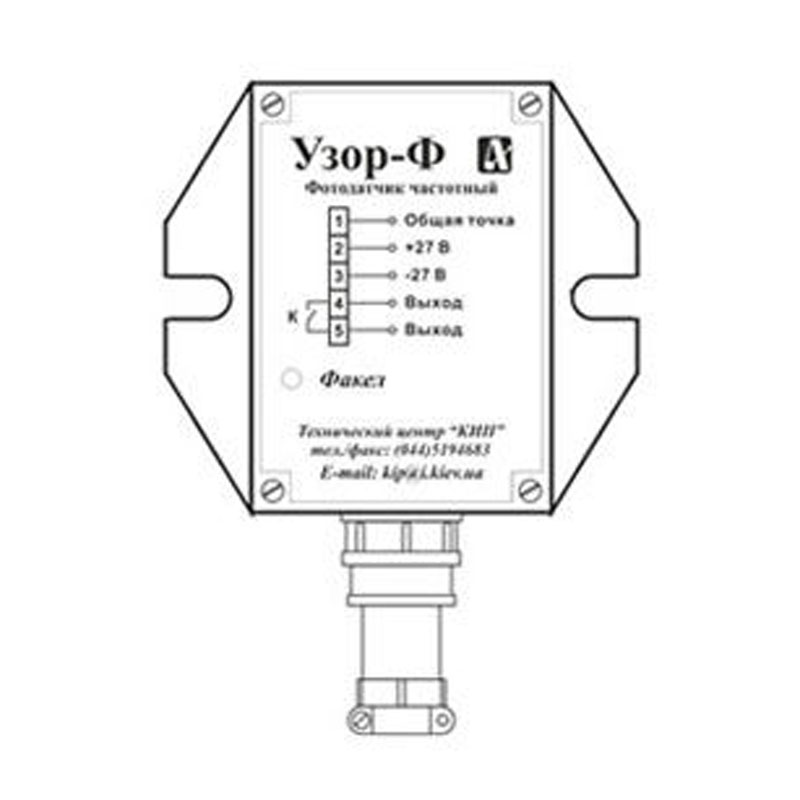

Прибор производится в прямоугольном корпусе из изоляционного материала со съёмной крышкой. На торцевой боковой поверхности "Узор-Ф" установлен электрический разъём для подключения датчика в электрическую схему. На его верхней стороне нанесена маркировка и схема подключения. По бокам устройство имеет крепёжные элементы для его монтажа на рабочую поверхность.

Внутри корпуса расположена печатная плата с электронными компонентами схемы, которая реализована на интегральных микросхемах. Для ступенчатого увеличения чувствительности в 10 раз на плате имеется съёмная перемычка, а для плавной регулировки чувствительности прибора применяется резистор R21. Схема датчика рассчитана и настроена таким образом, что не реагирует на свет, излучаемый топкой. Выходным исполнительным устройством в "Узор-Ф" служит электромагнитное реле.

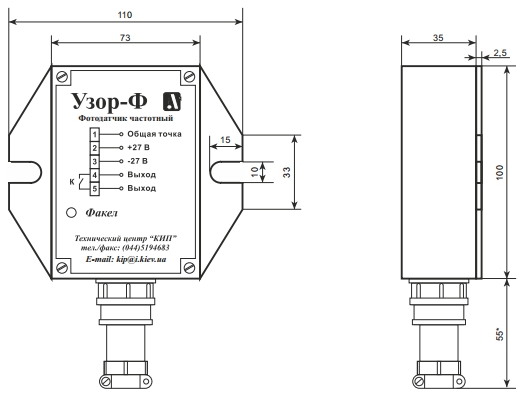

Рис.1 - Габаритные размеры фоточастотного датчика пламени Узор-Ф

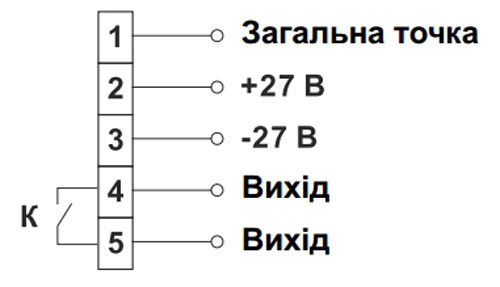

Рис.2 - Схема подключения фоточастотного датчика пламени Узор-Ф
