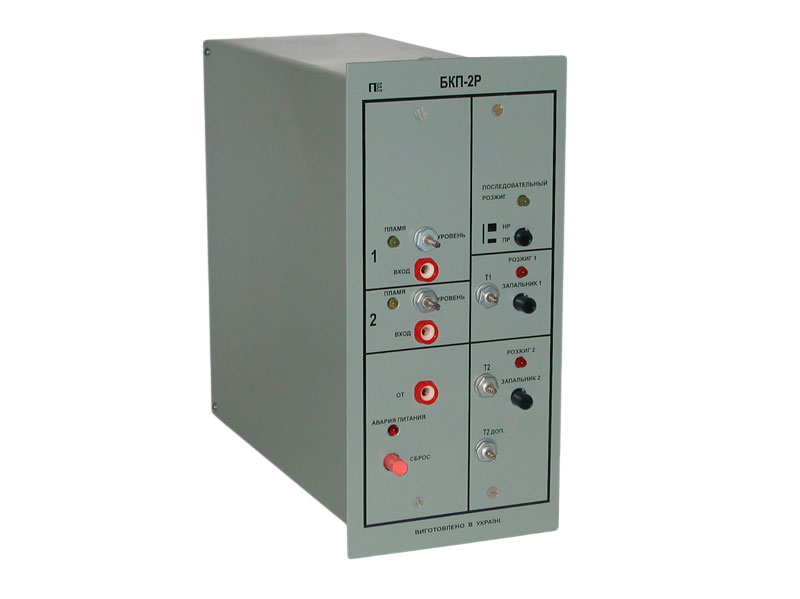

Блок контроля пламени и розжига БКПР

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок контроля пламени и розжига БКПР предназначен для:

  • непрерывного автоматического контроля пламени горелочных устройств в топочных камерах стационарных котлов , промышленных печей и другого теплотехнического оборудования.;
  • осуществление розжига горелочных устройств.

Модификации

Блок выпускается в двух модификациях:

  • БКПР-П - для работы с преобразователем наличия пламени типа ПНП-М;
  • БКПР-Э - для работы с детектирующим датчиком наличия пламени типа КЭ-М. БЛОК ВЫПОЛНЯЕТ

Функциональные возможности

  • преобразование сигналов от датчиков пламени в дискретный выходной сигнал;
  • регулировку порога срабатывания блока по входному каналу;
  • электропитание датчиков пламени;
  • подачу высокого напряжения на запальные устройства при осуществлении розжига;
  • блок может работать со следующими типами преобразователей:
    • детектирующие датчики (контрольные электроды типа КЭ-М), модификация блока БКПР-Э;
    • преобразователи типа ПНП, модификация блока БКПР-П;
  • другие типы преобразователей, формирующие выходной сигнал постоянного напряжения:
    • в диапазоне от плюс 1,5 до плюс 10 В, модификация блока БКПР-П;
    • в диапазоне от минус 10 до минус 1,5 В, модификация блока БКПР-Э;
Технические характеристики

Количество входных каналов, ед,

1

Диапазон порога срабатывания (БКПР-П)

от плюс (1,5 +0,4/-0,2) до плюс (10 +0/-3) В.

Диапазон порога срабатывания (БКПР-Э)

от минус (10 +0/-3) до минус (1,5 +0,4/-0,2) В.

Зона возврата по каждому каналу, В,

(0,5 ±0,2)

Время срабатывания блока по каждому каналу, с, не более,

2

Выходные сигналы:



Изменение состояния контактов реле контроля пламени.



Блок выдает для питания преобразователей наличия пламени следующие напряжения:

  • напряжение постоянного тока для питания преобразователей типа ПНП, модификация блока БКПР-П;

(12 ±0.1) В

  • напряжение переменного тока для питания детектирующих датчиков типа КЭ-М, модификация блока БКПР-Э;

(160 ±20) В, (50 ±1) Гц

Габаритные размеры блока, мм, не более,

94 х 82 х 200

Масса блока, кг, не более,

1
