Датчик напора и тяги ДНТ-4-2 - релейное устройство автоматического контроля уровня напора и тяги в контурах парового оборудования. Прибор характеризуется простотой конструкции, компактностью, широким диапазоном измерения, возможностью регулировки порогов срабатывания, низким энергопотреблением, длительным эксплуатационным ресурсом и наличием двух каналов измерения контролируемого параметра (верхнее/нижнее значения).

Назначение

Датчик ДНТ-4-2 трудится в качестве компонента автоматических систем контроля работоспособности паровых котлов и водогрейных агрегатов. Устройство обеспечивает точный контроль уровня давления и формирует электрические команды управления в случае достижения контролируемым параметром верхнего или нижнего порога.

Устройство и работа датчика ДНТ-4-2

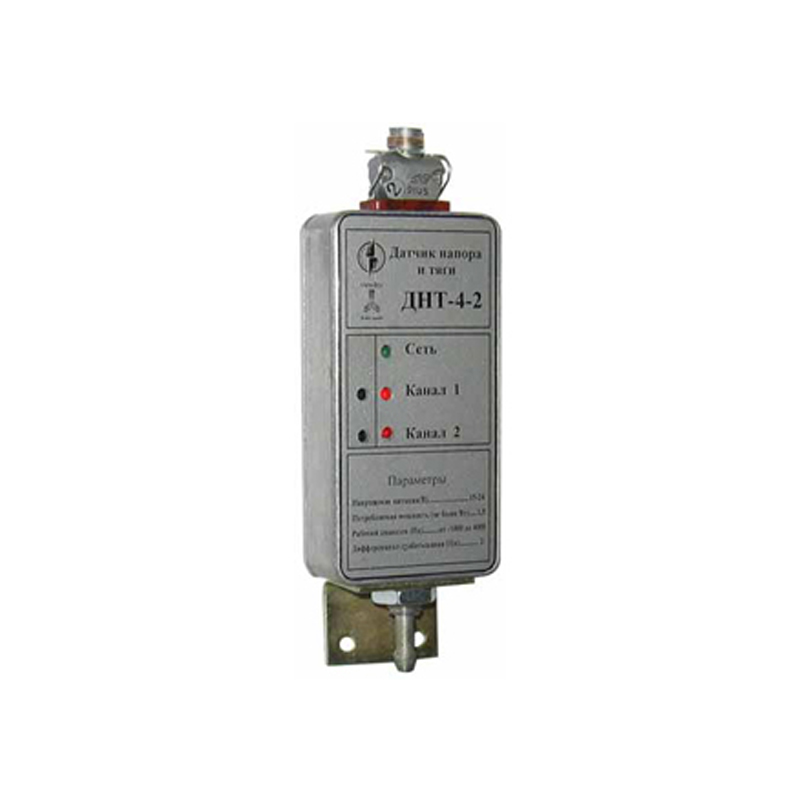

Прибор ДНТ-4-2 имеет прямоугольный корпус вытянутой формы. На нижней и верхней гранях расположены штуцерные разъемы для подключения контролируемого контура парового оборудования. На лицевую панель выведены светодиодные индикаторы рабочих состояний. Подключение внешних устройств обеспечивается посредством клеммных разъемов. Принцип работы устройства основан на преобразовании механического давления контролируемой среды на датчик в электрические импульсы, передаваемые на внешнее устройство.

Какое получило название изделие

Датчик напора и тяги ДНТ-4-2

Модификация для спецификации

Датчик напора и тяги парового оборудования, стационарный, универсальный

Сколько измерительных каналов предусмотрено

2

Часть выхода

Релейный

Напряжение питания устройства, В

Постоянный ток, от 15,0 до 24,0 В

Диапазон измерения напора, Па

От -1000,0 до 4000,0

Размер дифференциала переключения между выходными реле, Па

±1,0

Срабатывание может задержаться

На 1 секунду после ситуации

Габариты датчика (мм)

100х50х25
