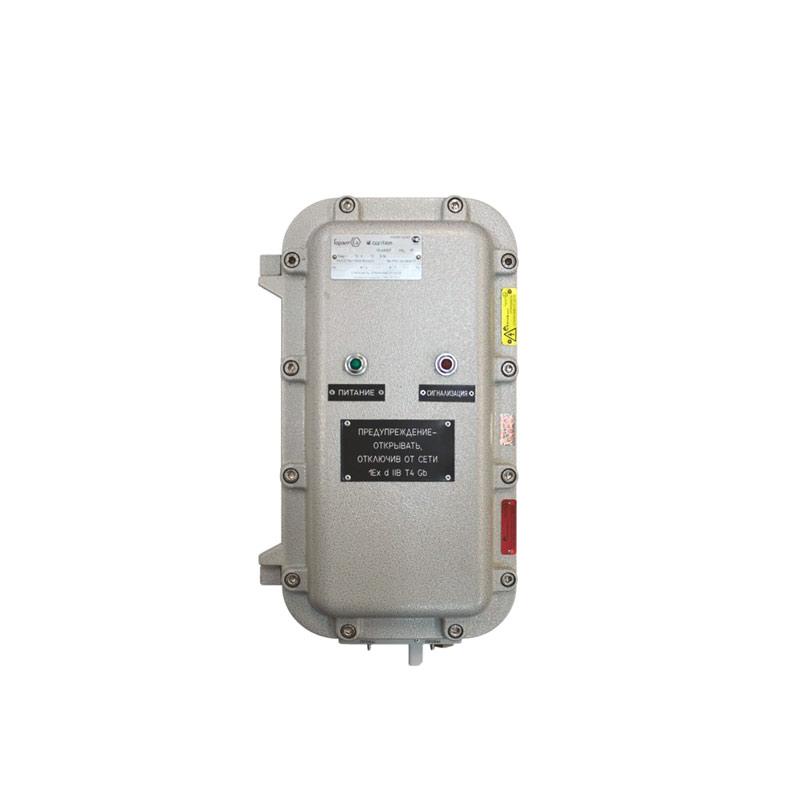

Датчик-газоанализатор компонентов ракетного топлива ДАРТ

Average: 9 (1 vote)
Категория:

Датчик-газоанализатор компонентов ракетного топлива ДАРТ предназначен для непрерывного автоматического измерения паров компонентов ракетного топлива (КРТ) в воздухе контролируемых помещений.

Область применения

Датчик-газоанализатор широко используется в составе систем контроля паров КРТ.

Технические характеристики
Наименование Значение Примечание
Тип анализатора стационарный
Способ забора пробы принудительный, обеспечиваемыйвстроенным побудителем расхода.
Принцип действия электрохимический
Поверочный компонент несимметричныйдиметилгидразин (CH3)2N2H2 (НДМГ)
Диапазон измерений по поверочному компоненту (НДМГ), мг/м3: от 0,0 до 1,0 от 0,0 до 10 ПДК

Диапазон показаний по поверочному компоненту (НДМГ), мг/м3 :

  • по выходному цифровому каналу связи
  • по выходному сигналу постоянного тока

от 0 до 5
от 0 до 1

от 0 до 50 ПДК
от 0 до 10 ПДК


Время срабатывания, мин, не более: 1 /3 ПОРОГ1 / ПОРОГ2
Диапазон рабочих температур, оС: от +1 до +45
Степень защиты по ГОСТ 14254-96 IP 65
Маркировка взрывозащиты

1Exd IIB T4 Gb


Диапазон атмосферного давления, кПа / мм рт.ст. от 84 до 106,7/ от 630 до 800 без конденсации влаги
Диапазон относительной влажности окружающей среды при 25оС, % от 30 до 80 без конденсации влаги
Массовая концентрация пыли в анализируемой пробе, г/м3, не более 0,01
Максимальная длина линии связи между датчиком и источником питания, м 500 при сопротивление <10 Ом
Электрическое питание, В от 18 до 32 источник постоянного тока
Номинальная потребляемая мощность, Вт, не более: 25
Габаритные размеры (длина х ширина х высота), мм, не более: 260х230х460
Масса, кг, не более: 20
Выходной цифровой канал связи RS485 MODBUS RTU, 9600 бод
Выходной сигнал постоянного тока, мА 4-20 по ГОСТ 26.011-80
Время прогрева, мин, не более: 30
Интервал работы без корректировки показаний по ПГС, дней, не менее: 90
Средний полный срок службы прибора ДАРТ, лет, не менее: 10

В стандартный набор поставки датчика-газоанализатора компонентов ракетного топлива ДАРТ входит:

  • комплект запасных частей (КЗЧ) ИБЯЛ.413943.045,
  • комплект инструмента и принадлежностей (КИП) ИБЯЛ.413944.064.

Поставляются по отдельному заказу:

  • требуются для постоянной работы и обслуживания газоанализатора:
  • фильтр поглотитель гептила (фильтр сменный) ИБЯЛ.418312.119 (взамен выработавшего свой ресурс);
  • электрохимическая ячейка (ЭХЯ) ИБЯЛ.418425.125 (взамен выработавшей свой ресурс).
