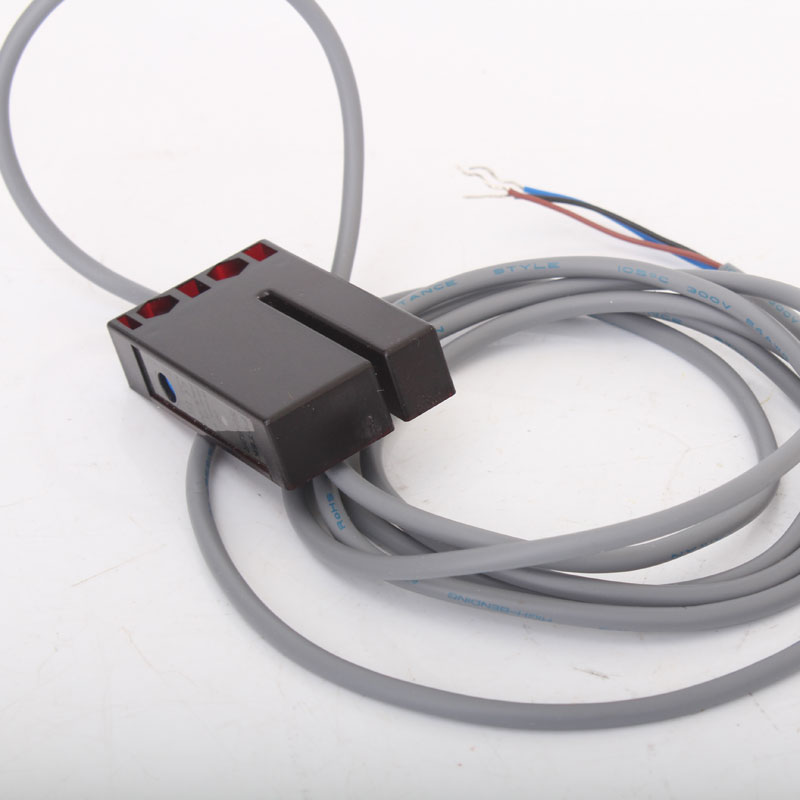

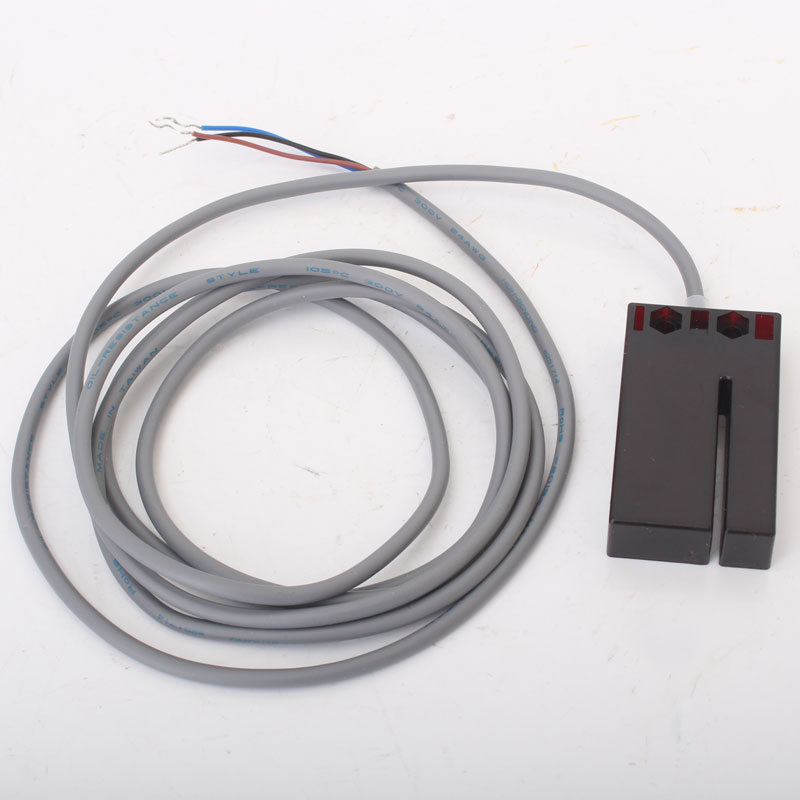

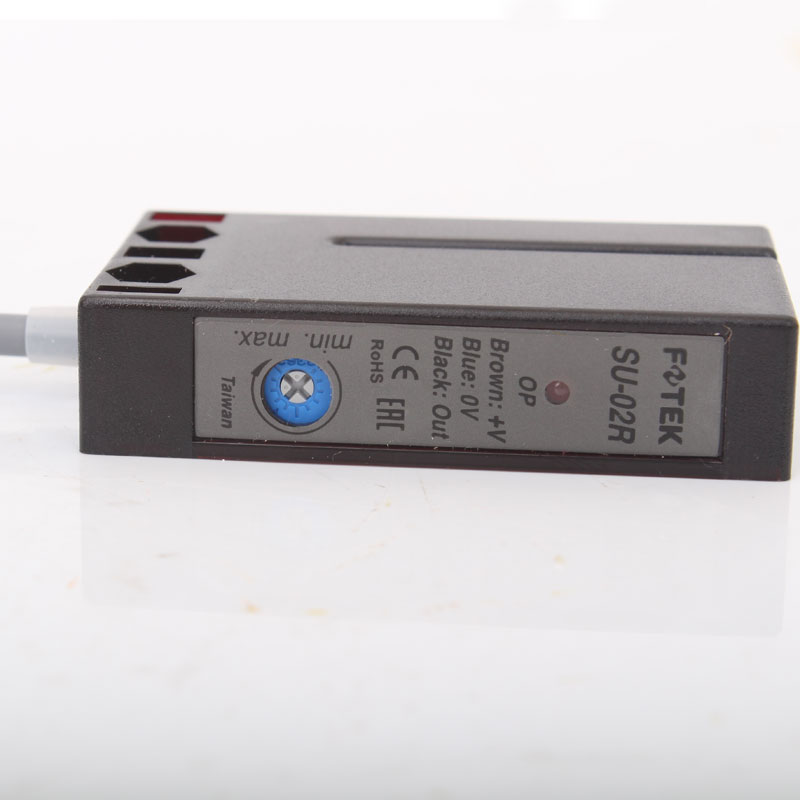

Датчик Fotek SU-02R NPN
Описание
Датчик Fotek SU-02R NPN предназначен для считывания сквозных (прозрачных) маркировочных меток в упаковочных машинах.
Характеристики
| Модель | SU-02R |
| Выход | NPN |
| Излучение | Красное |
| Напряжение питания | 10 ... 30 В DC |
| Потребляемый ток | 40 мА |
| Макс. выходной ток | 150 мА |
| Состояние выхода | Н.О. |
| Логика | Активация темнотой |
| Рабочая частота | 10 кГц |
| Внешнее освещение | искусственное < 3000 Лк; естественное < 5000 Лк |
| Подключение | Кабель 3 провода x 2м |
| Рабочая температура | -20 ... +70°С |
| Корректировка чувствительности | Переменный резистор (270°) |
Схемы
Рис.1. Схема подключения оптического датчика Fotek SU-02R NPN
Рис.2. Габаритные размеры оптического датчика Fotek SU-02R NPN
Модификации
- SU-02X,
- SU-02XP,
- SU-02RP.
