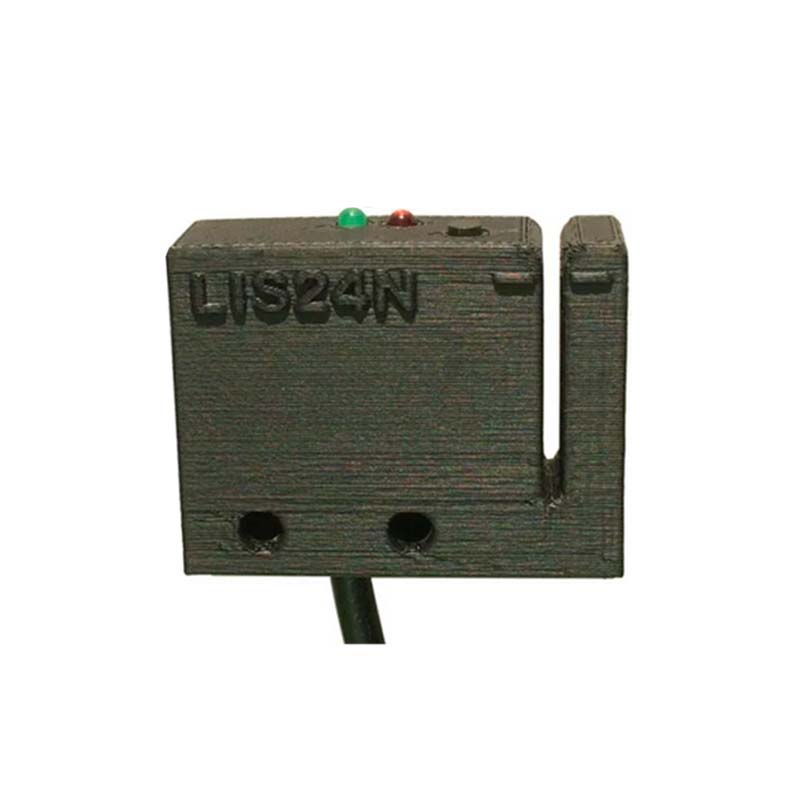

Оптический щелевой датчик этикетки LIS24N
Описание
Оптический щелевой датчик этикетки LIS24N предназначен для использования в работе упаковочного и этикетировочного оборудования.
Устройство и принцип действия
Датчик позволяет определять непрозрачные и полупрозрачные этикетки и метки на полупрозрачной или прозрачной основе. С помощью программирующей кнопки устанавливается чувствительность и полярность выхода датчика. На боковых поверхностях датчика нанесена рабочая ось чувствительности.
Датчик LIS24N имеет индикатор питания зеленого цвета и индикатор программирования/выхода красного цвета.
Рис.1. Установочные размеры оптического датчика LIS24N
Характеристики
| Параметры | Значения |
| Размеры щели | 2 мм х 26 мм |
| Регулировка чувствительности | программирующая кнопка |
| Излучение | инфракрасное 880 нм |
| Разрешающая способность | до 0,2 мм |
| Напряжение питания | 5…27 V DC |
| Пульсации питания | до 10% |
| Ток потребления | 25 мА |
| Защита от переполюсовки | есть |
| Защита выхода по току | есть |
| Тип выхода | NPN |
| Ток нагрузки | max 100 мА |
| Максимальная частота | 2000 Гц |
| Материал корпуса | пластик ABS |
| Класс защиты | IP65 |
| Рабочая температура | -10С…+55С |
| Соединение | кабель 1500 мм |
