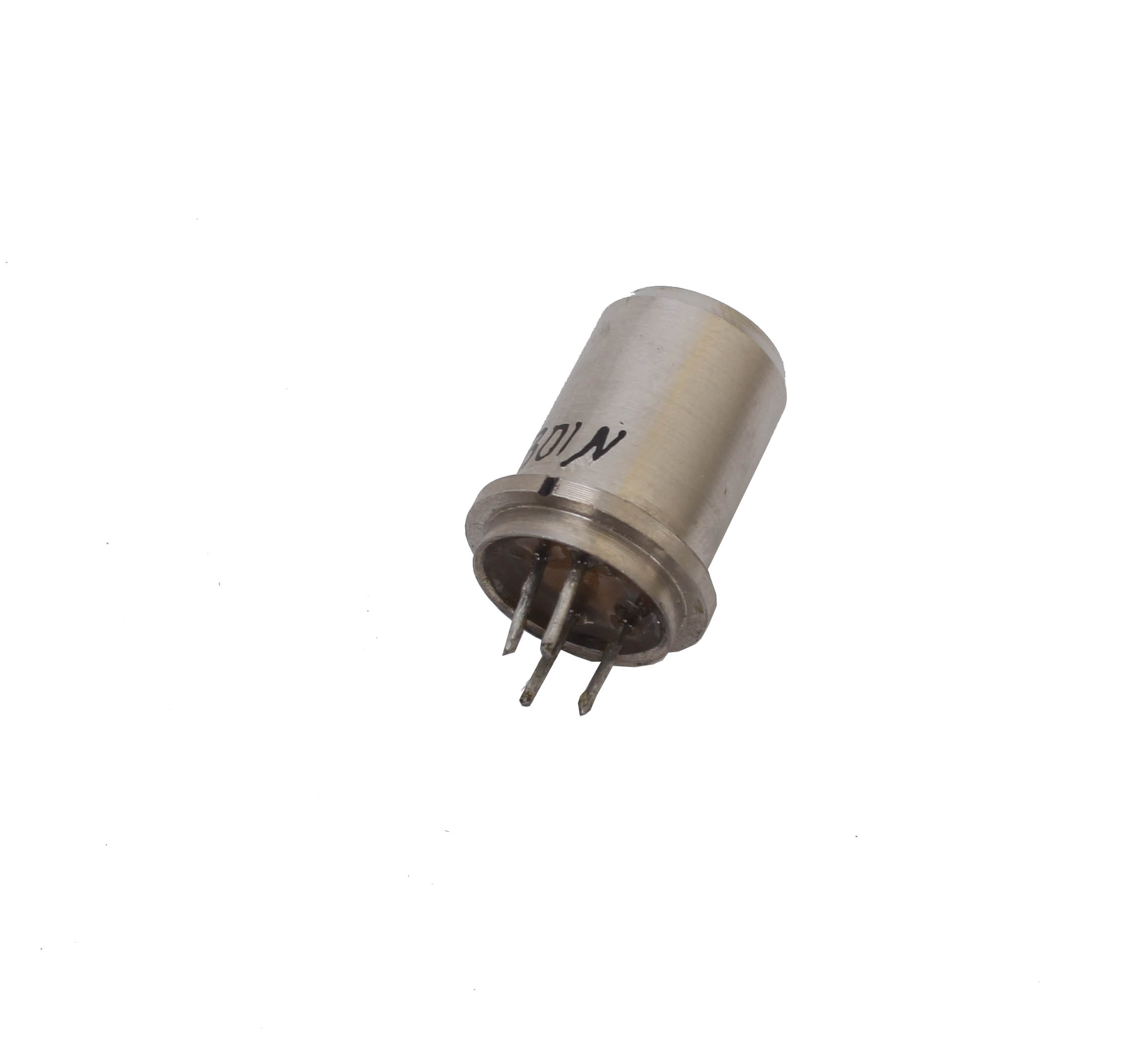

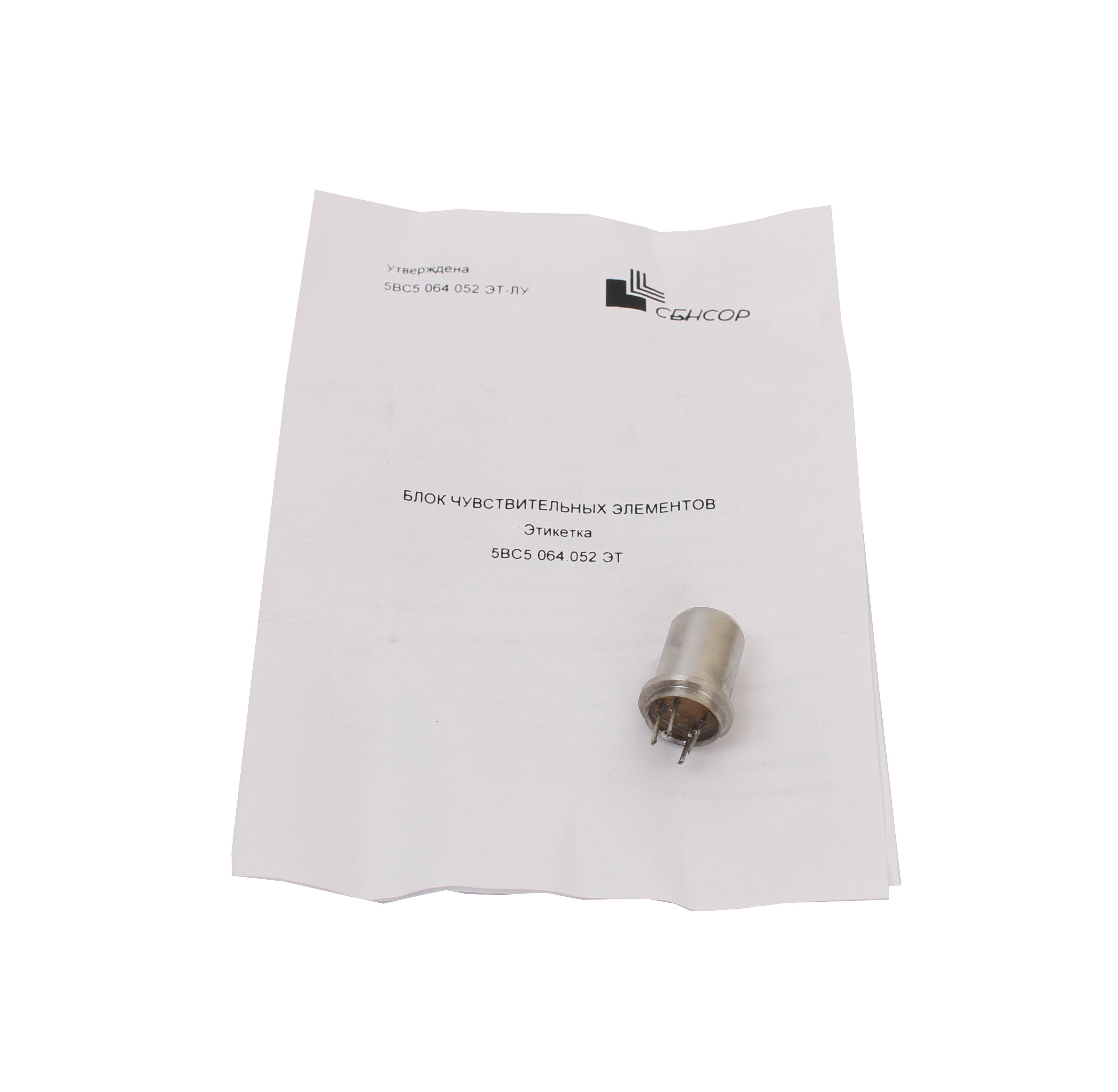

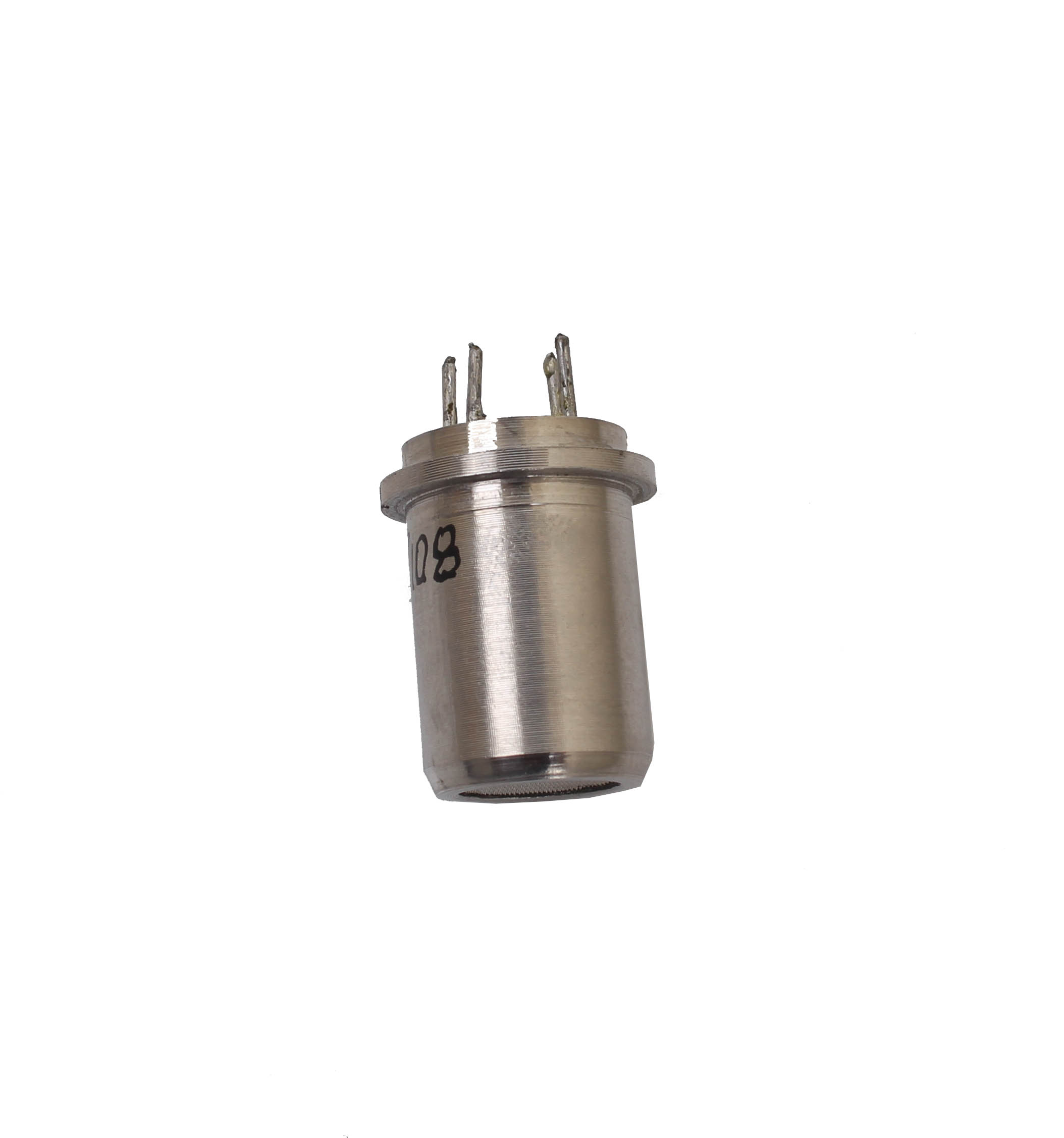

Чувствительный элемент ТД-6 РУХЛ2 (5ВС2 320.034)

No votes yet
Документация:

Чувствительный элемент ТД-6 РУХЛ2 (5ВС2 320.034) применяется для работы в составе сигнализаторов ТХС-1.

Конструкция

Блок состоит из колпачка и расположенного в нем каталитического и пассивного элемента.

Каталитический и пассивный элементы подобраны в пару по резистивным параметрам и применяются как два плеча измерительного моста, другими плечами которого являются резисторы сопротивлением по 100 Ом.

Технические характеристики

  • Сила постоянного тока питания мостовой схемы с чувствительными элементами - (0,140 +/- 0,001) А
  • Блок обеспечивает формирования сигнала напряжения постоянного тока мостовой схемы:
    • при нахождении в воздушной среде - 8,5 мВ
    • при подаче смеси метан-воздух с концентрацией метана (30+/- 2) % от нижнего концентрационного предела распространения пламени (60+/-12) мВ
  • Вариант внутренней упаковки - ВУ-5 вариант временной защиты В3-0
  • Условия хранения - 1 условия транспортирования-по условиям хранения 5 согласно ГОСТ 15150-69
