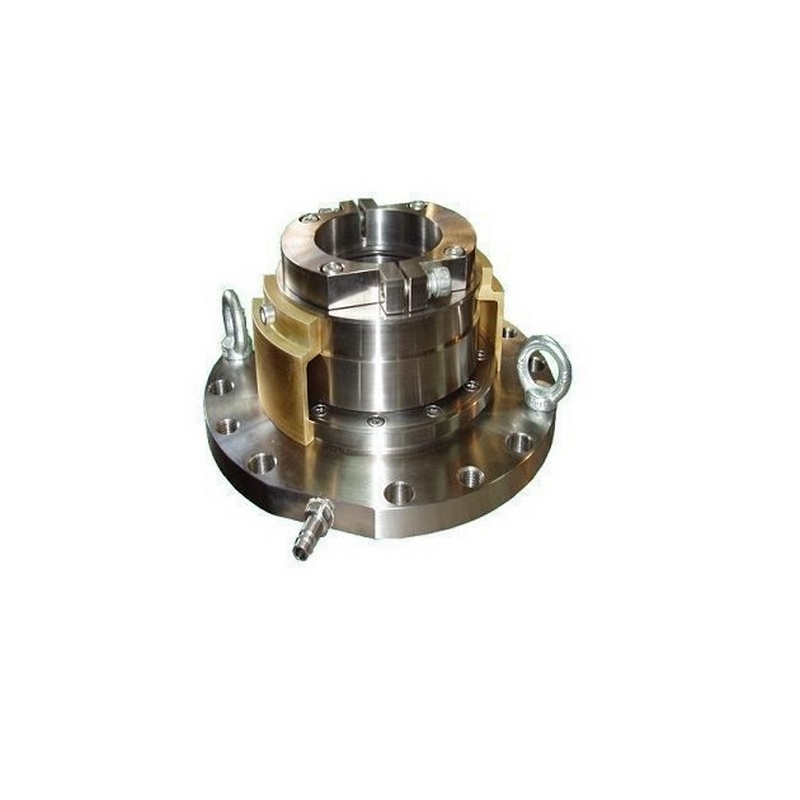

Газозатворные уплотнения ТБГ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Газозатворные уплотнения ТБГ (торцовое бесконтактное газобарьерное торцовое уплотнение) предназначены для герметизации вращающихся валов оборудования, рабочие жидкости которых не оказывают коррозионного воздействия на контактирующие с ними детали уплотнения и в которых утечка перекачиваемой жидкости не допускается. Применяется в условиях отсутствия возможности использования в качестве запирающей среды жидкостей.

Особенности

  • Уплотнения имеют гидравлически разгруженные пары трения;
  • Патронная (картриджная) конструкция позволяет осуществлять легкий монтаж/демонтаж;
  • Пружины вынесены из рабочей жидкости (продукта), либо находятся в барьерном газе;
  • Подвод в уплотнение барьерного газа осуществляется от внешнего источника через блок подготовки газа;

Применяемые материалы

  • Корпусные детали  20Х13, 08Х18Н10Т, 10Х17Н13М2Т, ВТ-1;
  • Пары трения карбид кремния, карбид вольфрама;
  • Вторичные уплотнения —  резиновые кольца из фторкаучука, перфторкаучука, этиленпропилена, резиновые кольца во фторопластовой оболочке.

Модификации

  • ТБГ-П — исполнение с подшипником качения
  • 2ТБГ — двойное торцовое бесконтактное газобарьерное торцовое уплотнение. Наружная газозатворная пара трения выполняет дублирующую функцию при использовании в особо ответственных процессах.
  • 2ТБГ- П — исполнение с подшипником качения.

Характеристики

Параметры Значение
Диаметры валов от 40 до 150 мм
Уплотняемое давление до 6 атм
Температура уплотняемой жидкости/газа от минус 30 до 200 С
* — при применении между корпусом химического аппарата термобарьера (холодильника по валу) до 400 С
