Блок расширения SU 1616

No votes yet
Категория:

Блок расширения SU 1616 является основным блоком системы и предназначен для увеличения количества абонентов, подключаемых к системе .

Конструктивное исполнение

Блок габаритным размерам соответствуют блоку CU 1616 и отличается от последнего конструкцией задней панели .

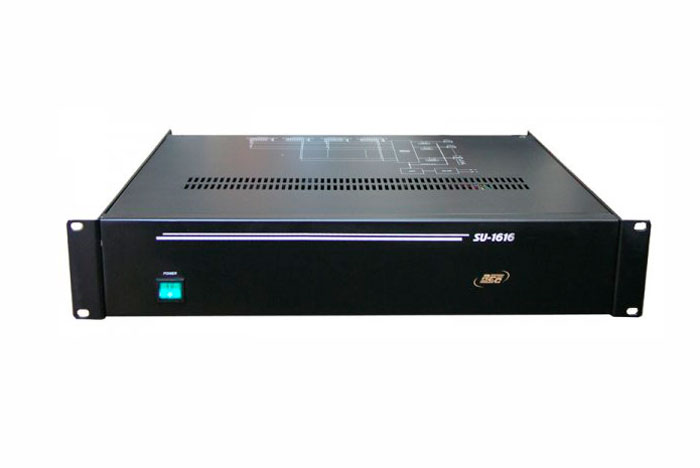

На передней панели блока SU 1616 расположен клавишный переключатель POWER, предназначенный для включения изделия .

Технические характеристики
Параметры Значение
Количество линейных входов (источников звуковых программ), подключаемых к системе (2хRCA, стерео), шт 16
Количество приоритетных входов, шт 1
Количество пультов IRC-16, шт.,подключаемых к блокам 16
Максимальное количество пультов IRC-16, подключаемых к системе, шт 15
Входное сопротивление входов, кОм, не менее:
  • линейные входы CHANNEL 1 … CHANNEL 16
  • приоритетный вход GLOBAL INPUT
10
1
Уровень входного сигнала, В:
  • на линейных входах CHANNEL 1 ... CHANNEL 16
  • на приоритетном входе GLOBAL INPUT
0,155 ... 1,55
0,002 ... 1,55
Оптимальное сопротивление нагрузки выходов PORT 1 ... PORT 16, Ом 16
Минимальное сопротивление нагрузки выходов PORT 1...PORT 16, Ом 8
Выходная мощность, ограниченная искажениями 1% на выходах PORT 1 ... PORT 16, мВт, не менее:
  • при сопротивлении нагрузки 8 Ом
  • при сопротивлении нагрузки 32 Ом
400
100
Эффективный диапазон частот, ограниченный усилением, Гц 20...20000
Неравномерность частотной характеристики усиления в эффективном диапазоне частот, дБ -3 ... +0,5
Отношение сигнал/шум, дБ, не менее 60
Потребляемая мощность, ВА, не более 100

Эксплуатация

Оптимальными условиями для использования блока управления SU 1616 являются:

  • температура окружающего воздуха от +10 до +35° С,
  • относительная влажность воздуха 80% при температуре +25 С и более низких температурах без конденсации влаги,
  • атмосферное давление от 84 до 106,7 ( от 650 до 800)кПа ( мм рт . ст .)
