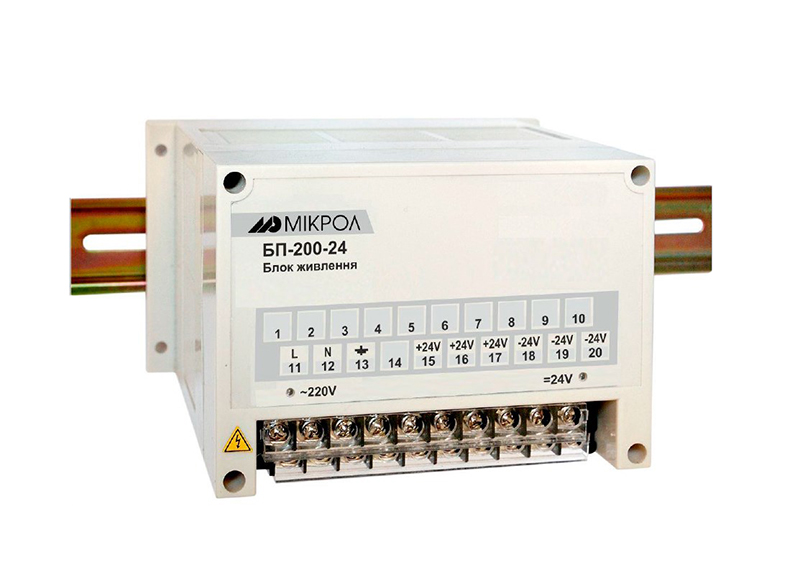

Блок питания БП-200-24
Описание
Блок питания БП-200-24 предназначен для питания стабилизированным напряжением постоянного тока комплексов измерительных преобразователей теплоэнергетических параметров, а также различных приборов и промышленного оборудования.
Устройство и принцип работы
Блок конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлены специальные захваты для монтажа контроллера на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.
Питание блока осуществляется напряжением 220 В переменного тока. Напряжение питания через фильтр поступает на выпрямитель, а далее импульсный трансформатор, который формирует выходное напряжения.
Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстия в передней панели корпуса.
Характеристики
| Наименование | Значения |
| Количество независимых источников | 1 |
| Номинальное выходное напряжение | 24 В |
| Номинальное значение тока нагрузки | 5 А |
| Класс стабилизации выходного напряжения | 1.0 |
| Максимальное значение тока нагрузки (краткострочное до 10-20 мин | 7.5 А |
| Пульсация выходного напряжения | 0.25 мВ |
| Ток срабатывания защиты в нагрузке, не более | 10 А |
| Температурная нестабильность выходного напряжения в рабочем диапазоне температур (от минус 40 °С до 70 °С) | 0.5 В |
| Напряжения питания переменного тока | От 110 до 242 В |
| Потребляемая мощность: | |
| номинальное значение | 152 Вт |
| максимальное значение (при номинальном токе потребления и напряжении питания 110 В) | 160 Вт |
| Габаритные размеры | 90 мм х 145 мм х 131 мм |
| Масса | 1 кг |
Схемы

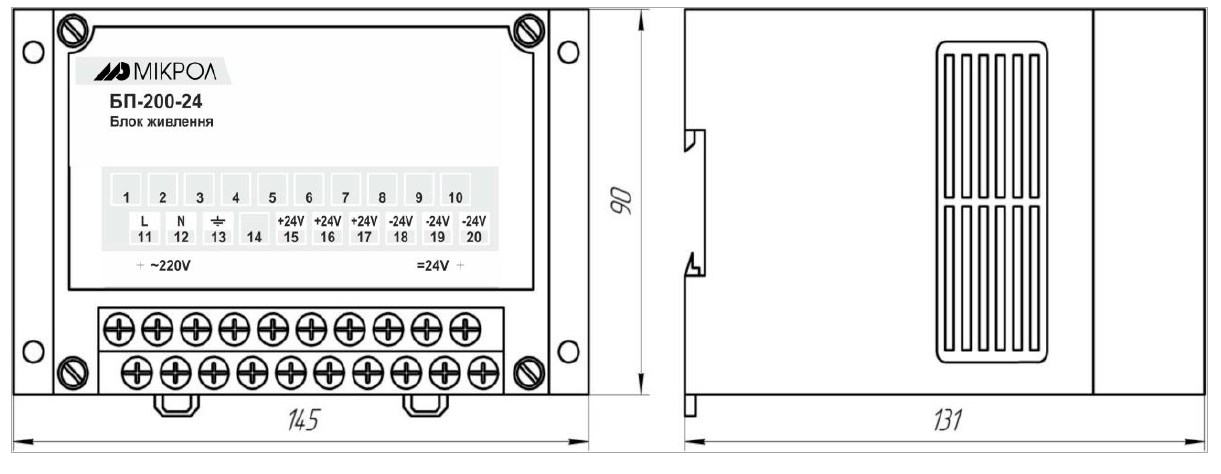

Рис.1 Схема Блока питания БП-200-24
Комплектация
- Блок питания БП-200-24
- Паспорт
- Руководство по эксплуатации
