Блок БКИ произведен для постоянного контроля изоляции в сетях, передающих электрический ток.

Об оборудовании

Блоки марки БКИ занимаются беспрерывным контролем качественных показателей изоляционных отрезков сети. Данный процесс протекает лишь в том случае, когда сеть не имеет на измеряемом участке напряжение, а так же блокировку. Эти два показателя очень сильно препятствуют процессу подачи напряжения на участок электросети, во время снижения значения сопротивления изоляционных показателей ниже необходимого уровня, который установлен при изготовлении.

Использование нашего аппарата происходит, входя в состав взрывобезопасного аппарата, например в пускателе серии ПВ-1140.  Когда идет рабочий процесс, блок может заблокировать отключенный в экстренном моменте коммутационный аппарат. Это случается при понижении сопротивления в отходящем присоединении ниже выбранной уставки: ниже, чем 30 кОм или 100 кОм. При этом срабатывает световая индикация, мгновенно оповещая персонал об том, что блок прошел стадию срабатывания.

Конструкция, работа

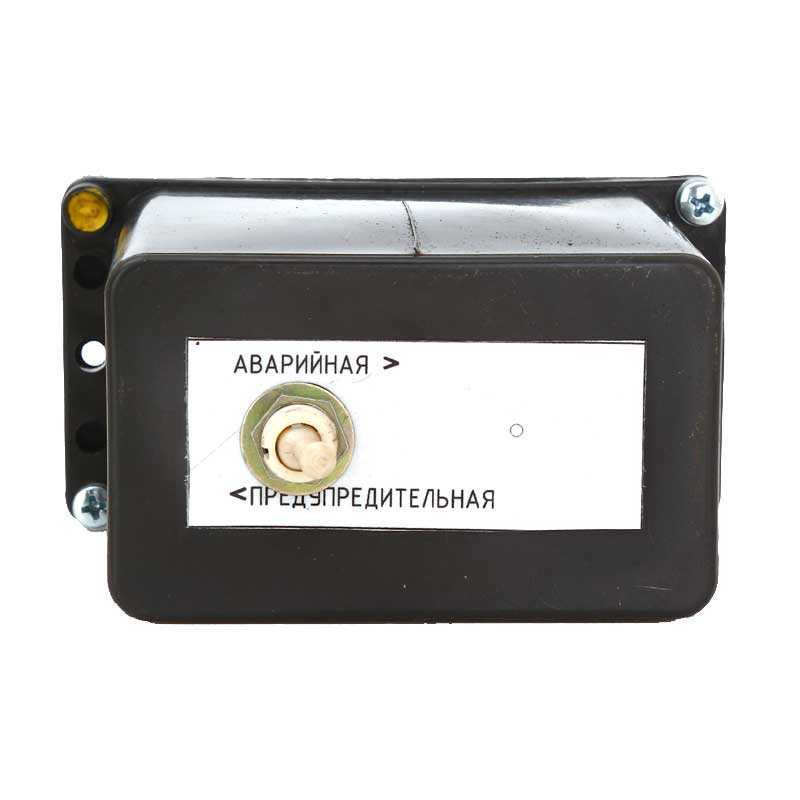

Корпусная конструкция сделана из панелей – верхняя и нижняя часть. Между ними находятся платы печатного вида, в количестве 2 штуки. Каждая плата имеет определенный набор электрических радиоэлементов. Вилка со штепсельным разъемом устанавливается на нижнюю панель. Рукоятка тумблера находится на верхней панели. Создавая воздействие на тумблер, можно переключить блок из обычного состояния в состояние «Аварийная». Чтобы закрепить блок в пускатель, просверлены 5,8 миллиметровые отверстия (2 штуки).

  • Рабочее напряжение для работы 36 Вольт, частота напряжения примерно 50 Герц.
  • Выходные коммутирующие контакты работает при собственном напряжении 36 Вольт.
  • На выходном реле ток во время коммутации может иметь максимальные показатели: постоянный ток максимум 0,15 Ампер; переменный ток максимум 0,5 Ампер.
  • Коммутация происходит при активной нагрузке электрической цепи.
  • Износостойкость измеряется 10 тысячами циклов.
  • Мощность, которая требуется для работы, имеет предельный размер в 2 Ватта.
  • Вес одного блока равен 600 грамм.

Разработано три варианта изготовления блока. Различием в их исполнении является вид встроенного разъема.

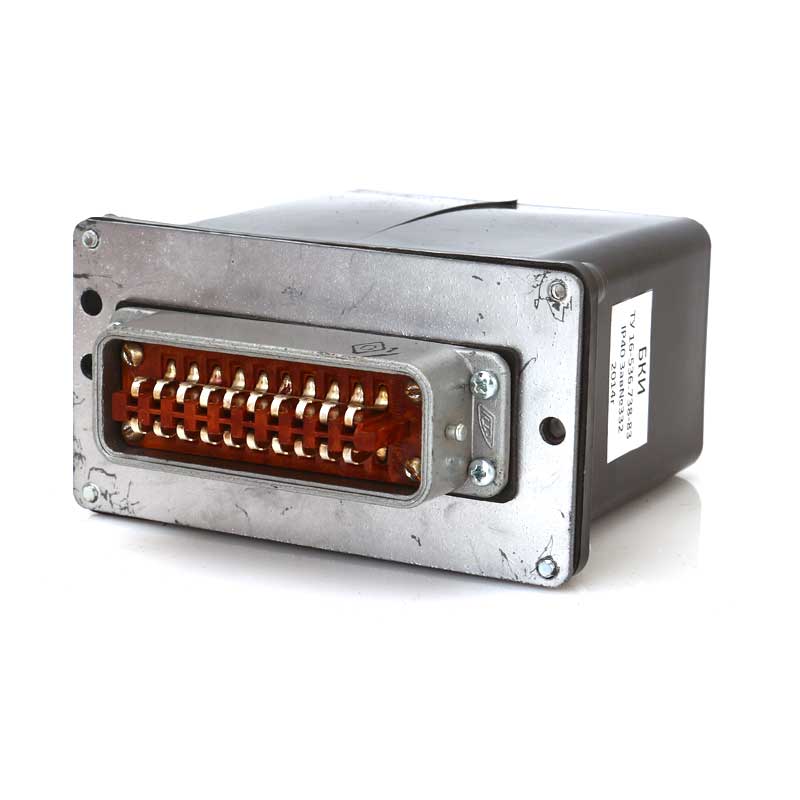

  • Блок БКИ имеет разъем серия РШАВ, модификация ПБ-20. Габариты 12,1 х 6,5 х 14,7 см.
  • Блок БКИ-Т содержит разъем серии РШАВ, модель ПБ-20. Размеры 12,1 х 6,4 х 13,0 см.
  • Блок БКИ-1 в собственный комплект включает разъем марки ГРПМ1-31. Показатели размеров 12,0 х 4,6 х 12,6 см.
