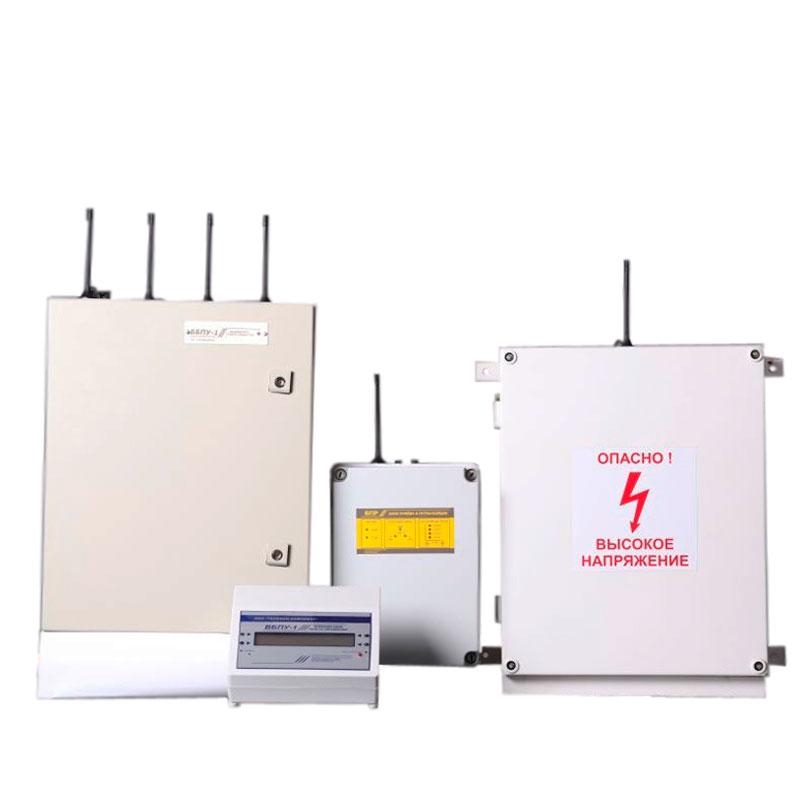

Базовый блок пульта управления системы оповещения ПУ АКВО
Описание
Базовый блок пульта управления является главной и неотъемлемой частью автоматизированного комплекса раннего обнаружения угрозы возникновения чрезвычайных ситуаций и системы оповещения ПУ АКВО.
Конструктивное исполнение
ПУ АКВО конструктивно состоит из:
- базового блока пульта управления ББПУ;
- стандартного TFT монитора (размеры определяются проектом);
- микрофона динамического настольного (тип определяется проектом);
- манипулятора оптического типа «Мышь».
- приёмо-передающего устройства ППУ(необходимость определяется проектом при применении УКВ радиосвязи для управления оконечными устройствами оповещения).
ББПУ настенного исполнения, конструктивно и программно выполнен по модульному принципу, все модули устанавливаются на одном шасси в едином корпусе. В зависимости от применения, ББПУ комплектуется набором модулей, необходимых для выполнения заданных проектом функций. Управление осуществляется с помощью оптического манипулятора типа «Мышь».
| Параметры | Значения |
| Режим работы | круглосуточный |
| Питание ПУ АКВО осуществляется от сети переменного тока напряжением | 220+22-33 В 50±0,5Гц |
Потребляемая мощность ПУ АКВО от сети переменного тока напряжением 220В, 50Гц не более:
|
50 ВТ 100 ВТ |
| Габаритные размеры | не более 400х500х250 мм |
| Установка | настенная |
| Масса | не более 18 кг |
| Температура окружающей среды | от 5°С до 35°С |
| Относительная влажность воздуха | до 80% при температуре не выше 35°С |
| Атмосферное давление | не менее 6х104 Па (450мм.рт.ст.) |
Функциональные возможности
ПУ АКВО предназначен для:
- приёма, обработки, запоминания и индикации данных, поступающих от вторичных измерительных преобразователей, осуществляющих на потенциально — опасных объектах мониторинг текущих, до критических и критических параметров, таких как:
- концентрация химически-опасных веществ;
- концентрация взрывоопасных веществ;
- давление в резервуарах и трубопроводах;
- температура в помещениях складов хранения опасных веществ;
- температура, уровень опасных веществ в резервуарах;
- других параметров, поступающих от измерительных преобразователей;
- индикации номеров датчиков установленных на объекте, текущих и пороговых значений контролируемых ими параметров с включением звуковой и световой индикации при достижении какого либо параметра критического значения, а также индикации карты местности или ситуационного плана объекта с нанесенными периферийными техническими средствами;
- передачи на сервер системы централизованного мониторинга аварийных сообщений в ручном и автоматическом режиме, при достижении какого-либо контролируемого параметра на объекте критического значения или возникновении чрезвычайной ситуации;
- оповещения ответственных должностных лиц в автоматизированном режиме (по спискам) по проводным и мобильным телефонам с запоминанием и протоколированием даты и времени оповещения каждого абонента;
- оповещения персонала предприятия и населения в прилегающей зоне возможного заражения:
- сигналами «ВНИМАНИЕ ВСЕМ», путем дистанционного включения сирен оконечных устройств оповещения;
- речевыми сообщениями оператора через микрофон ПУ или формализованными сообщениями, заранее записанными в памяти ПУ, путем включения встроенного УНЧ-50, дистанционного включения усилителей оконечных устройств и трансляционных усилителей, нагруженных громкоговорителями (уличными, абонентскими);
- автоматизированного расчета прогнозируемой диаграммы движения токсичного облака, с отображением его на карте местности на экране монитора, а также времени достижения токсичного облака с расчетной концентрацией определенных пунктов;
- контроля состояния периферийных технических средств с индикацией на экране монитора абонентского номера устройства, от которого поступила информация о неисправности, несанкционированном доступе, отключении питающей сети;
- дистанционного управления оконечными устройствами оповещения кодовыми сигналами команд по проводным или радио каналам связи;
- приема, обработки и передачи на сервер централизованного мониторинга сигналов «ТРЕВОГА» от ручных извещателей и сигнала «ПОЖАР» от системы пожарной сигнализации;
- сопряжения с региональными автоматизированными системами централизованного оповещения, после определения конкретного вида связи с РАСЦО и протокола обмена данными.
- ведения электронного журнала событий в системе.
В качестве вторичных измерительных преобразователей могут использоваться сигнализаторы-анализаторы газов и паров химически-опасных и взрывоопасных веществ типа «ДОЗОР-С», «ЩИТ-3», универсальные вторичные измерительные преобразователи типа «ТРМ-138», «МВА-8» и другие, позволяющие передавать измеренные параметры по стандартным интерфейсам RS 232, RS 485 на внешние устройства.
