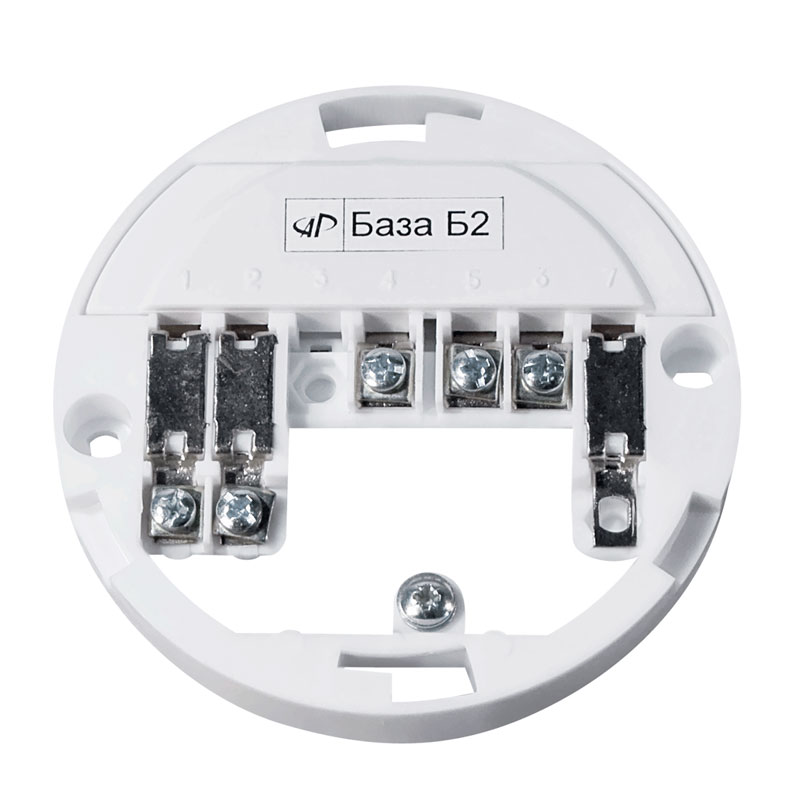

База Б2

Average: 10 (1 vote)
Категория:

База Б2 предназначена для подключения извещателя СПД-3.10, ИПД-3.10 к четырехпроводному ШС.

Устройство и принцип действия

База Б2 формирует выходной сигнал с помощью контактов реле. При построении шлейфа пожарной сигнализации на базах Б2, необходимо в конце каждого ШС устанавливать базу Б6 или Б8 (база Б8 с ВУОС). В таком ШС отсутствие напряжения питания из-за обрыва или съёме любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС.

Технические характеристики
Параметры Значения
Способ подключения к ППКП 4- х проводной ШПС
Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм не менее 200
Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом не более 2
Напряжение питания, В 12 ± 1,8
Ток потребления в дежурном режиме, мА не более 0,1
Ток потребления в режиме "ПОЖАР", мА 35
Способ формирования выходного сигнала размыкание контактов реле
Сопротивление выходных контактов реле в дежурном режиме, Ом не более 5
Сопротивление выходных контактов реле в режиме "ПОЖАР", кОм не менее 200
Напряжение коммутации выходными контактами реле, В не более 36
Ток коммутации выходными контактами реле, мА 50
