Аппаратура АДС

No votes yet

Аппаратура автоматической двухсветовой сигнализации АДС является электронной системой, выполняющей управление в автоматизированном режиме перемещением подземных электровозных транспортных средств, эксплуатирующихся в шахтной отрасли на участках, не считающихся опасными по пыли и газу.

Назначение аппаратуры АДС

Аппаратура АДС обеспечивает безопасность рабочего персонала шахт, предупреждая их о движении электровозного транспорта с помощью сигналов светофорных огней.

Устройство и работа

Функционал аппаратуры АДС позволяет выполнять следующие рабочие операции:

  • активировать в автоматическом режиме свечение разрешающих светофорных огней в случае формирования запроса на доступный блок-участок,
  • активировать в автоматическом режиме смену красного свечения светофорного огня на красно-мигающее свечение светофорного огня в случае формирования запроса на занятость блок-участка,
  • активировать в автоматическом режиме смену зеленого свечения светофорного огня на красное свечение светофорного огня в случае въезда на блок-участок,
  • активировать в автоматическом режиме смену красно-мигающего свечения светофорного огня на зеленое свечение светофорного огня в случае доступности блок-участка,
  • в автоматическом режиме разделять маршрут в случае доступности блок-участка,
  • блокировать единовременную активацию 2-х и более разрешающих светофорных огней для взаимосвязанных маршрутов,
  • сохранять рабочую информацию в случае пропадания питающего напряжения на короткий промежуток времени,
  • активировать предупредительный сигнал «Берегись электровоза» в случае получения разрешающего сигнала для перемещения состава до разделения маршрута.

В исходном состоянии светофорный огонь светится красным.

Полное название от завода

Аппаратура автоматической двухсветовой сигнализации АДС

Коммутируемое постоянное напряжение

24 Вольта

Питающее переменное напряжение

Шахта 127 Вольт

Мощность потребления электроэнергии

<0,25 кВА

Питающее переменное напряжение светофора

36 В

Зазор между антенными устройствами передачи и приема сигналов

50 см

Срок службы

Около 72 месяцев

Рабочий температурный диапазон

(-5÷+35) °C

Размер управляющего модуля

585х180х625 мм

Размер приемного модуля

175х81х80 мм

Размер светофора

361х175х300 мм

Размер антенны

260х50х33 мм

Вес управляющего модуля

30 кг

Вес приемного модуля

1,2 кг

Вес светофора

6 кг

Вес антенны

0,4 кг

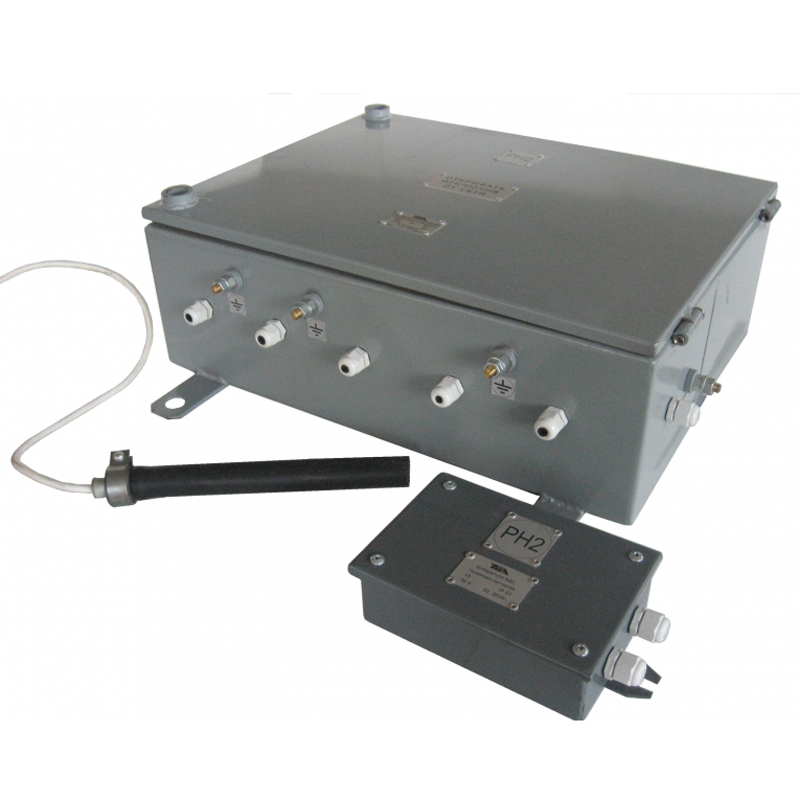

Комплект аппаратуры состоит из:

  • управляющего модуля (1шт.),
  • приемного модуля (15 шт.),
  • светофора ШС (5шт.),
  • антенн (15 шт.).
