Аппарат испытательный DTE-70/50Д

Диодный испытательный аппарат DTE-70-50Д – проверка кабелей, предназначенных для работы с высоковольтными сетями, а также тестирование надежности диэлектрических изоляторов, установленных на распределительных пунктах. Полученные с его помощью результаты являются основной для аттестационного заключения о соответствии характеристик кабеля заявленным значениям.

Область применения

Аппарат DTE-70/50Д используется передвижными электротехническими лабораториями, осуществляющими профилактическую проверку высоковольтных сетей.

Устройство и работа

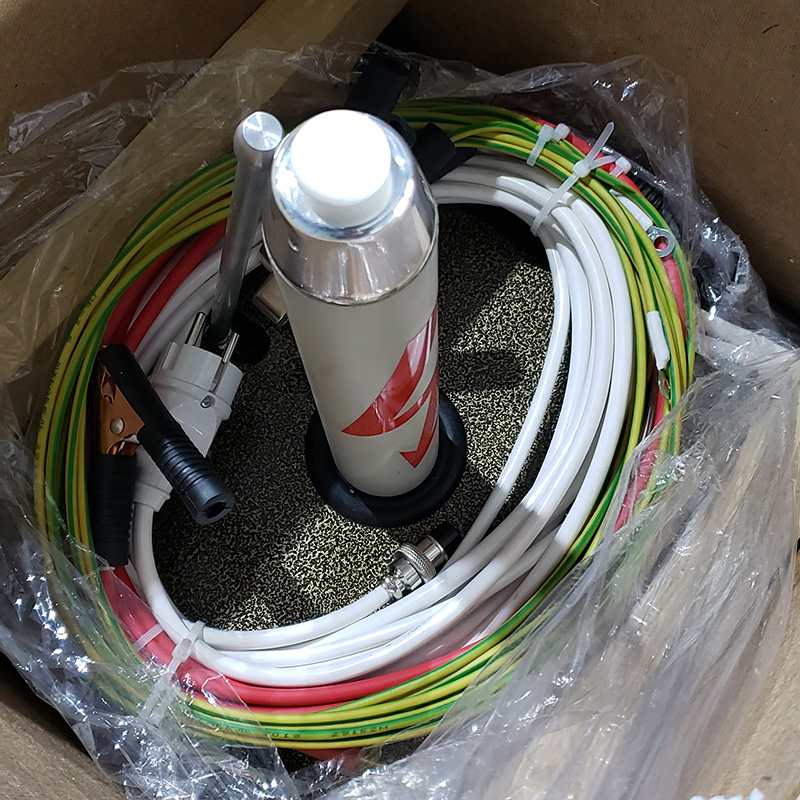

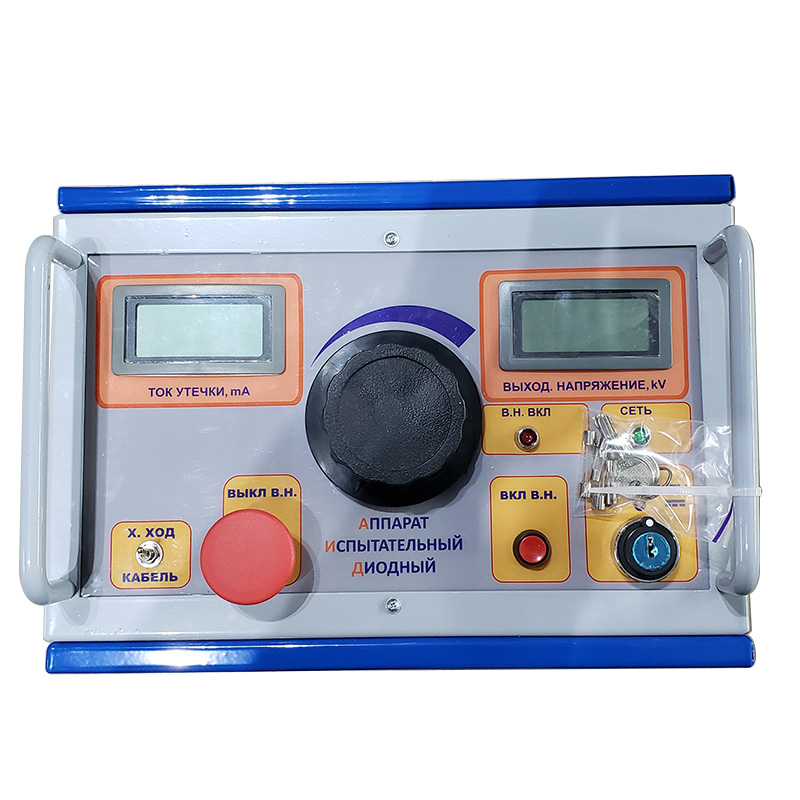

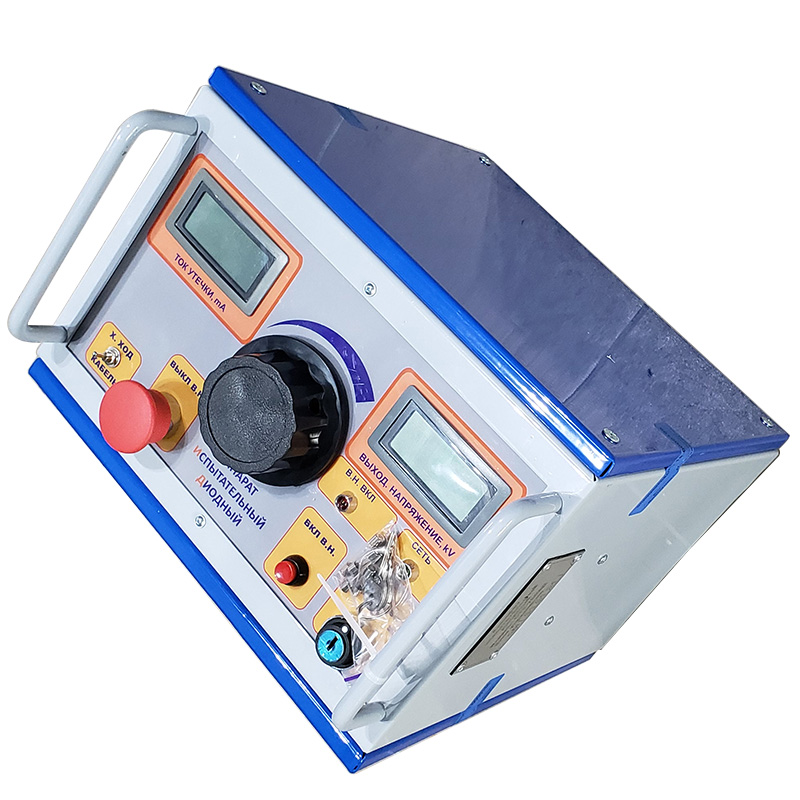

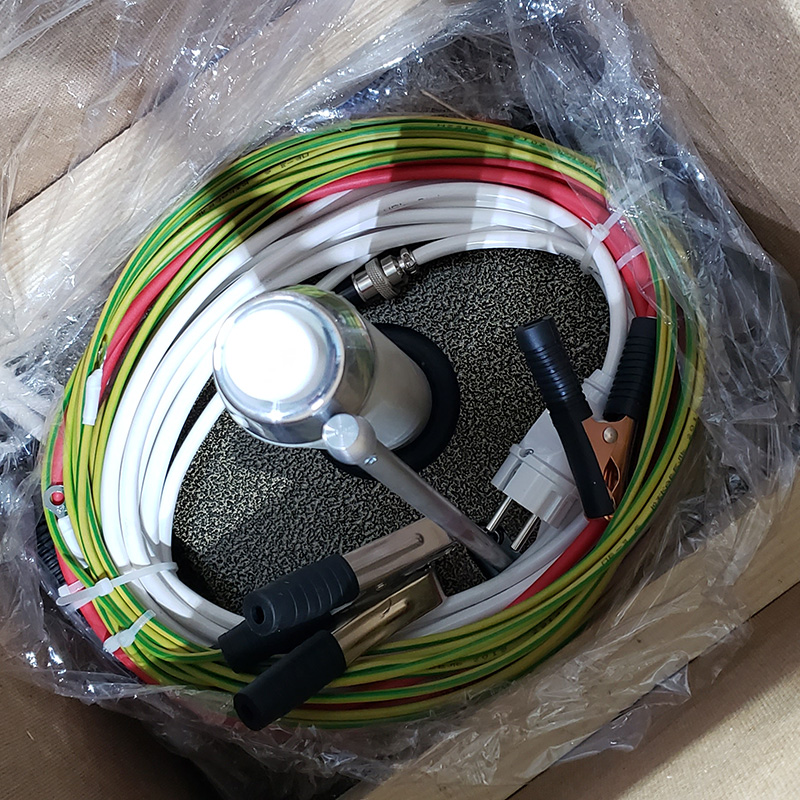

Составными частями прибора являются управляющий блок и модуль высоковольтного подключения. На лицевой панели управляющего блока вынесены ЖК-индикаторы, отображающие выходное напряжение и токовые утечки. Также он содержит основные элементы управления (включение, смена режима работы).

Технические характеристики

Параметр

Значение

Подача питания

Размер 220 В

Допустимое отклонение от номинального напряжения, В

±11

Рабочие характеристики прибора при подключении к сети с номинальным выпрямленным напряжением в течение 5 минут:



– максимальное токовое напряжение, кВ

70

– максимальная сила тока, мА

14

Рабочие характеристики прибора при подключении к сети переменного тока в течение 5 минут:



– действующее максимальное напряжение, кВ

50

– действующее значение силы тока, мА

45

Максимальный уровень приведенной погрешности при измерении тока и силы напряжения, %

3

Максимальная потребляемая мощность, кВА

3

Габариты, мм:



– управляющего блока

410×330×430

– высоковольтного блока

460×380×760

Масса, кг



– управляющего блока

11

– высоковольтного блока

40
