Испытательный аппарат DTE-70-50 представляет собой электрическую установку, с помощью которой проводится испытание изоляции силового кабеля, а также других элементов, выполненных из твердых диэлектрических материалов. Для проведения процедуры испытания используется выпрямленное напряжение, а также синусоидальное электрическое напряжение с частотой 50 Гц.

Особенности конструкционного исполнения

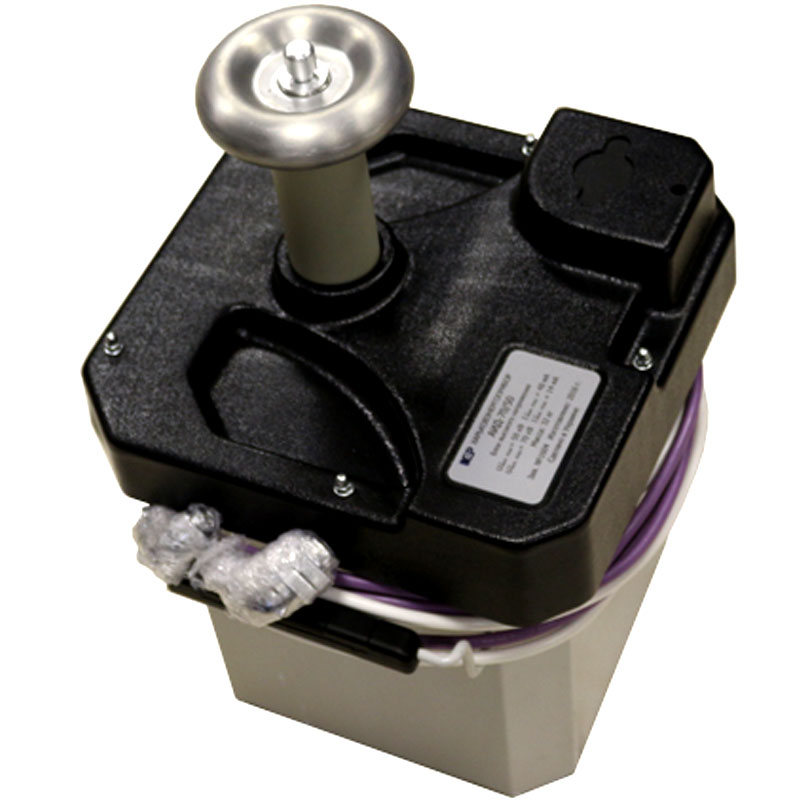

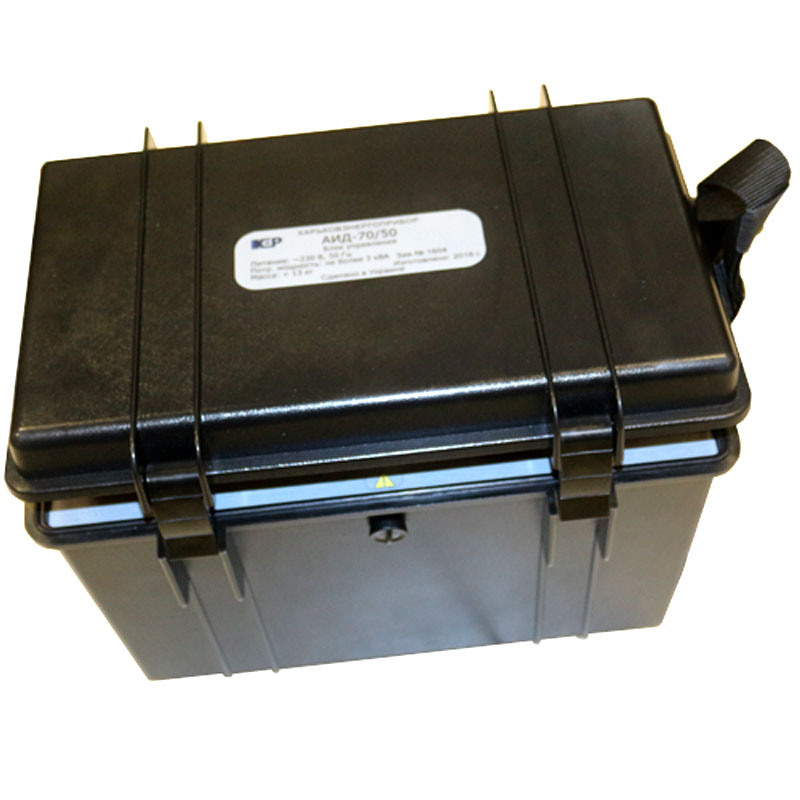

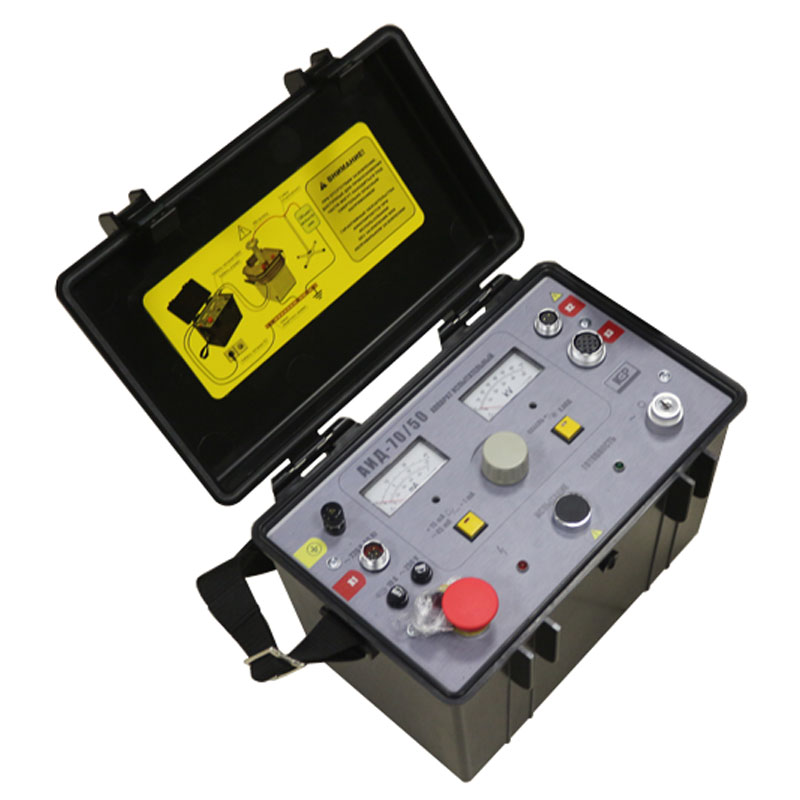

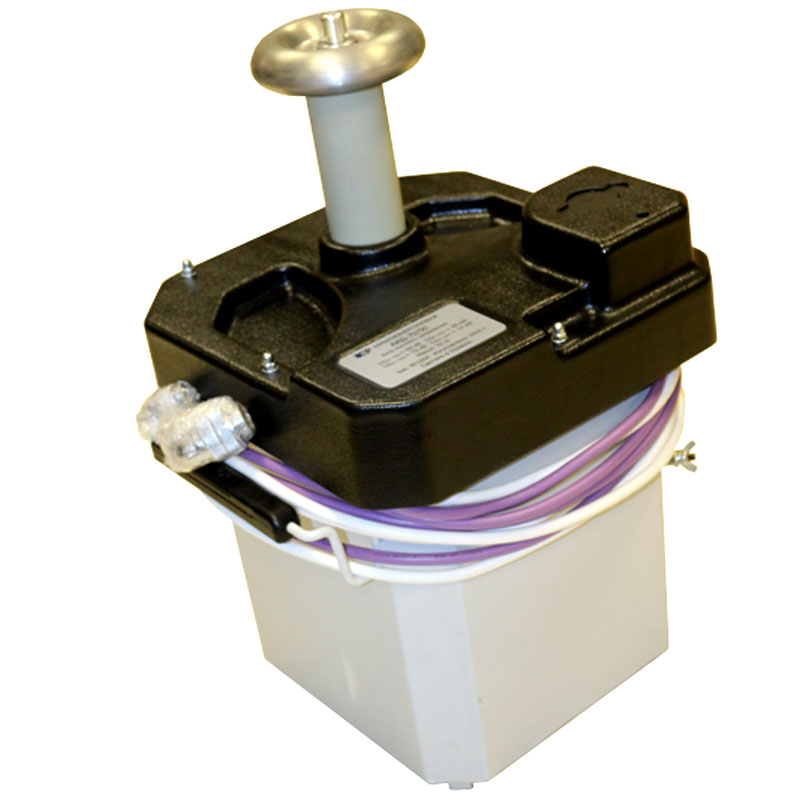

Испытательный аппарат DTE-70-50 реализован в виде двух разноценных электронных блоков, соединяемых между собой кабелем. Первый из них является блоком высокого напряжения, который состоит из высоковольтного трансформатора, переключателя, высоковольтных резисторов, выпрямительных столбов. Вся эта конструкция помещена в специальный бак, который заполнен трансформаторным маслом. Второй блок – это модуль управления, который включает в свою конструкцию регулятор напряжения, коммутационные колодки для сетевого и высоковольтного кабеля, предохранители.

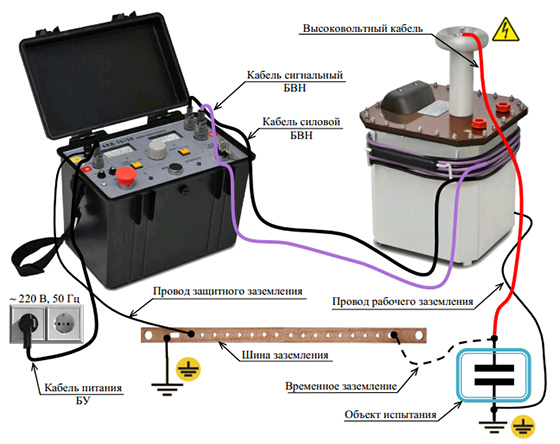

Схема подключения испытательного аппарата  DTE-70/50

Рис.1 - Схема подключения испытательного аппарата  DTE-70/50

Технические характеристики

Значение напряжения в питающей сети:

~220 В

Максимальное выпрямленное рабочее напряжение аппарата:

70 кВ

Предельно допускаемый рабочий ток:

14 мА

Максимальное переменное рабочее напряжение:

50 кВ

Предельный рабочий ток при переменном напряжении:

45 мА

Величина приведенной погрешности измеряемого напряжения:

менее 3%

Значение потребляемой мощности:

не больше 3 кВА

Вес блока управления и модуля высокого напряжения:

11 кг / 40 кг



Возможно Вас заинтересует модификация данного аппарата - DTE-70-50Д
