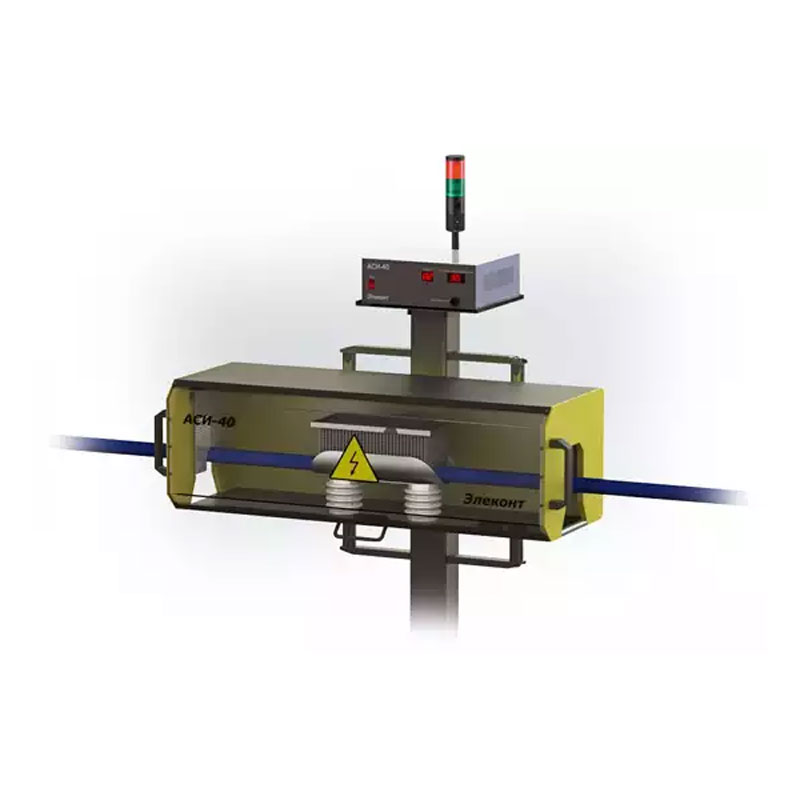

Аппарат сухих испытаний АСИ-40

Установка проведения сухих испытаний АСИ-40 имеет в своей комплектации цифровой индикатор напряжения. Кроме этого, на приборе установлен светодиодный 99-знаковый дисплей, расположенный на фронтальной панели. Устройство оснащено регулируемой длительностью отключения подачи тестового напряжения.

Возможное время отключения выставляется в периоде от 1 до 7 секунд. В АСИ-40 установлен аналоговое выходное отверстие размером 0…10 Вольт, благодаря этому установку можно применять в схеме онлайн мониторинга уровня РТП. Данный аналоговый выход соответствует выставлению тестового напряжения. Кроме этого, АСИ-40 имеет плавную регулировку значения испытательного тока.

Назначение аппарата АСИ-40

Установка АСИ-40 применяется для тестирования и определения разрывов и дефектов в высоковольтных проводах. Помимо этого, АСИ-40 требуется для тестирования шнуров, а также защитных видов шлангов. Метод определения – напряжение, которое подаётся на проход по синусоиде согласно ГОСТ 2990-78. АСИ-40 в состоянии определить, помимо видимых, так же скрытые повреждения в изоляции. Максимальная скорость подачи кабеля при тестировании составляет 200 м / мин.

Устройство и работа

Установка для создания сухих вычислений состоит из монтажной стойки и электродного узла, выполненного в виде шарика, в котором и происходит синусоидальное тестирование кабеля и проводов. Проходя через электродный шариковый узел изоляция подвергается испытанию разрядом тока определённой величины и способа подачи.

Эксплуатационные стороны оборудования:

Напряжение на выходе в диапазоне

1,99…40,01 кВ

Размер погрешности при стабилизации напряжения

Размер 5 %

Размер частоты у нашего напряжения

Стандарт в 50 Герц

Узел электродов Максимальная нагрузка на электродный узел

300 пФ, 10 МОм

Интерфейсные данные:

Коммуникационный вариант интерфейса

Протокол из серии Modbus

Как работает сигнализация во время пробоя испытуемой изоляции:

Световой тип и звуковой тип

Маячок светосигнального маячка, есть зуммер.

Выход реле

Один контакт NO+ два контакта NC
Размер нагрузочной способности:

2 Ампера, 220 Вольт

Совершение питания:

Напряжение (размер)

200…230 Вольт

Частота (показатель)

Герцы 50 единиц

Размер необходимой мощности

ВольтАмперы 100 единиц

Конструкция прибора:

Защита

Уровень IP20

Габаритные показатели

24 х 11,5 х 23 сантиметров

Массовый показатель

7 000 грамм

Параметры шарикового узла:

Электрод длиной

В 300 мм

Материал изготовления электрода

Цепочка, шарикового типа из нержавеющей стали

Показатели габаритов

90 х 33 х 33 (сантиметры)

Масса без тары

20 кг
