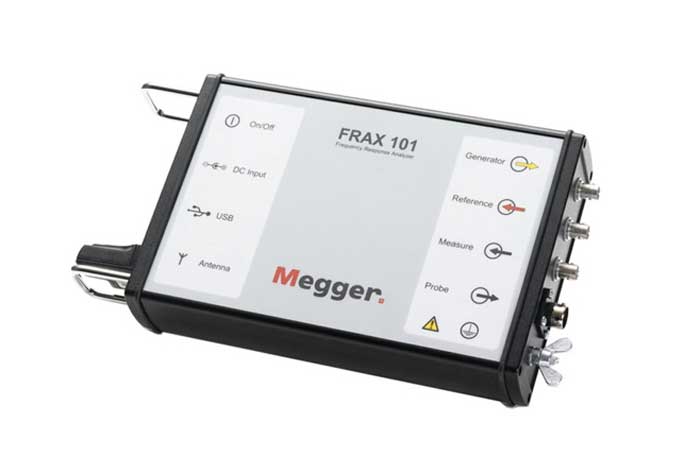

Анализаторы частотного отклика FRAX
Описание
Анализаторы частотного отклика FRAX предназначены для определения внутренних изменений обмоток без увеличения времени вывода трансформатора.
Модификации
- FRAX 99,
- FRAX 101,
- FRAX 150.
Функциональные возможности
Анализаторы частотного отклика FRAX выявляют:
- деформацию и смещение обмоток,
- витковые замыкания и обрывы,
- ослабление креплений,
- повреждение креплений,
- проблемы с сердечником,
- частичное разрушение обмоток,
- неправильное заземление сердечника,
- смещение сердечника,
- провисание/искривление бандажа.
| Параметры | Значение |
| Диапазон частот | 0.1 Гц – 25 МГц, выбираемый пользователем |
| Количество точек | по умолчанию 1046 максимум – 32,000 |
| Расположение точек | логарифмическое, линейное, или их комбинация |
| Динамический диапазон / Минимальный уровень шума | 110 дБ |
| Погрешность | ±0.5 дБ до -100 дБ (10 Гц – 10 МГц) |
| Соединение с ПК | гальванический изолированный порт USB |
| Интервал калибровки | максимум – 3 года |
| Напряжение измерений при 50 Ом | 0.1 – 10 В от пика до пика |
| Выходной импеданс (полное сопротивление) | 50 Ом |
| Масса прибора | 1,4 кг /3,1, |
| Выходное напряжение | 90-135 В переменного тока и 170-264 В переменного тока, 47-63 Гц |
