Анализатор спектра С4-60

No votes yet
Категория:

Для наблюдений за спектром сигналов, периодического и непрерывного характера и стационарных шумов, а также их анализа  используют анализатор спектра С4-60.

Конструкционные особенности и применение

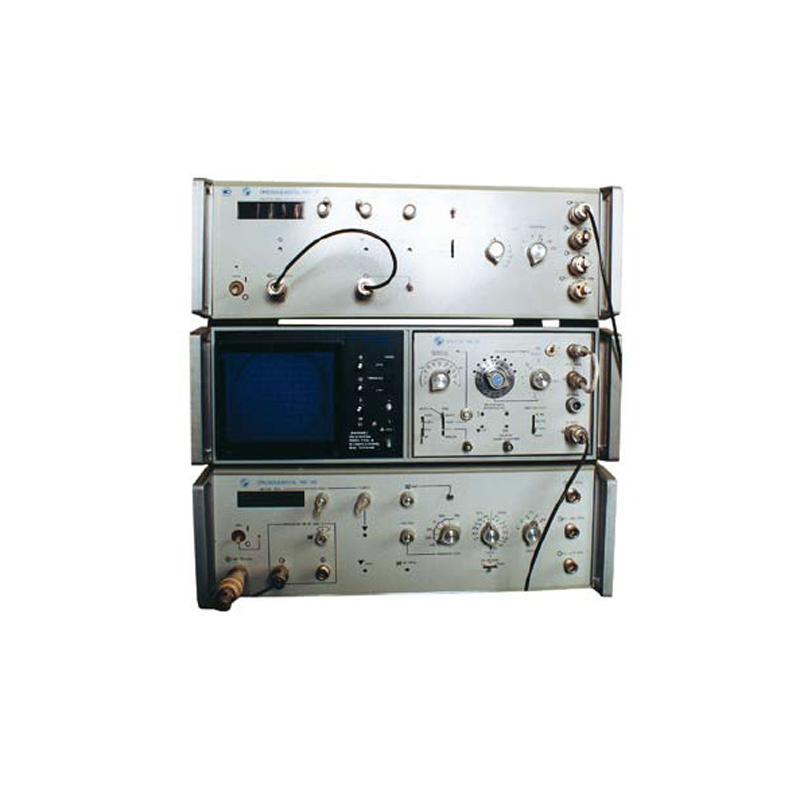

Анализатор С4-60 сформирован из 3-х частей: преобразовательный блок сверхвысоких частот Я4С-59, второй преобразовательный блок сверхвысоких частот – Я4С-60 и индикатор, осциллографического типа -  Я40-0830. Прибор позволяет выполнять следующие операции:

  • замеры значений спектра колебаний непрерывающегося характера, сложных форматов;
  • замеры значений колебаний модулированного типа;
  • замеры характеристик колебаний не входящих в основной спектр и побочных;
  • замеры характеристик энергий в полосе и внеполосных энергий;
  • анализ спектра импульсов радио;
  • общее наблюдение панорамного типа.

Анализатор спектра С4-60 указывает на свои рабочие возможности:

Параметры

Единицы измерения

Показатели

Диапазон частот

ГГц

Промежуток 0,01…39,6

Полоса обзора

МГц

Численный предел 0,05…2000

Полоса пропускания

кГц

Из промежутка 1…300

Диапазон 60 децибел (динамика)

ГГц

От 0,01 до 1,5



Диапазон 50 децибел (динамика)

ГГц

1,5

Погрешность измерений частоты

МГц

От 10 до 1500

Производство своих шумов

кГцВт

1

Как подавляется зеркальный канал 60 децибел

ГГц

12

Коаксильный вариант входа от прибора при волновом сопротивлении 50 Ом

ГГц

12

Вход прибора более 12 ГГц

мм

16*8; 11*5,5; 7,2*3,4

Питание

Вт

220

Потребляемая мощность

ВА

400

Габариты каждого блока

мм

488*173*580

Вес

кг

90

Гарантийный срок от производителя

месяц

12
