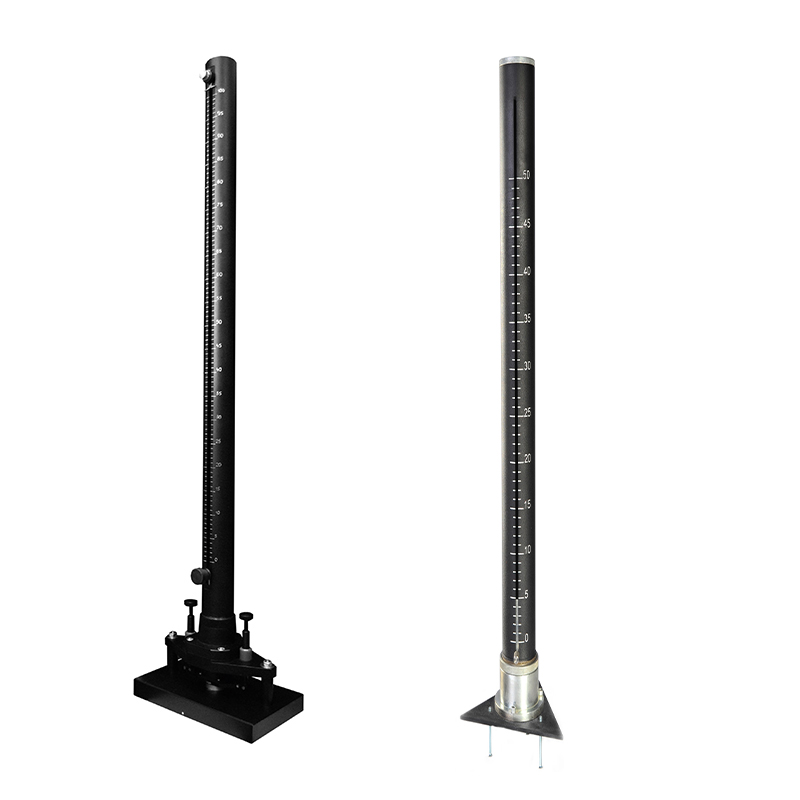

Измеритель прочности покрытий при ударе Novotest УДАР У1

Прибор Novotest УДАР У1 предназначен для испытаний металлов, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов.

Выпускается в двух исполнениях (масса груза 1 или 2 кг).

Область применения

Прибор широко используется в заводских лабораториях при входном контроле покрытия, в процессе производства, а также в полевых условиях при проведении эксплуатационных работ.

Устройство и принцип действия

Прибор измеряет максимальную высоту, при свободном падении с которой груз определенной массы не вызывает видимых механических повреждений на поверхности испытуемой пластины с лакокрасочным покрытием.
Прочность лакокрасочных покрытий при ударе выражается значением максимальной высоты в сантиметрах, с которой боек с грузом массой 1 кг свободно падает на испытуемую поверхность в соответствии со стандартом ИСО 6272 или по ГОСТ 4765-73, или по ASTM D 2794.

Прибор Novotest УДАР У1 выпускается в двух исполнениях (масса груза 1 или 2 кг).

Технические характеристики

Технические характеристики У1-4765-0,5м:

• Масса груза, кг 1±0,001.
• Длина шкалы прибора, мм 500.
• Цена деления шкалы, мм 10±0,5.
• Диаметр рабочей части наковальни, 30 мм.
• Диаметр отверстия наковальни, 15 мм.
• Диаметр шарика, 8 мм.

Технические характеристики У1-4765-1м:

• Масса груза, кг 1±0,001 или 2±0,002.
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр рабочей части наковальни, 30 мм.
• Диаметр отверстия наковальни, 15 мм.
• Диаметр шарика, 8 мм.

Технические характеристики У1-53007:

• Масса груза, кг 1±0,001
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
• Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
• Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм

Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм

Прибор по ГОСТ 51164 применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164 как в лабораторных условиях, так и в полевых условиях непосредственно на трубе.

Технические характеристики У1-51164-0,5м

• Масса груза, кг 3±0,001 или любой другой по заказу.
• Длина шкалы прибора, мм 500 или 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика, 16 мм.

Технические характеристики У1-51164-1м

• Масса груза, кг 3±0,001 или любой другой по заказу.
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика, 16 мм.
• Удар У1-4219 по применяется для контроля прочности защитных покрытий труб по ДСТУ 4219-2003 (додаток А)

Технические характеристики У1-4219-0,5м

• Масса груза, кг 3.
• Длина шкалы прибора, мм 500.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика, 16 мм.

Технические характеристики У1-4219-1м

• Масса груза, кг 3.
• Длина шкалы прибора, мм 1000.
• Цена деления шкалы, мм 10±0,5.
• Диаметр шарика, 16 мм.

Методика контроля:

Испытания можно проводить двумя способами:

1. По схеме не разрушилось/разрушилось, когда испытание проводят при определенной высоте падения и определенной массе груза, т.е. испытывают покрытие на соответствие конкретным требованиям;
2. Как испытание, в ходе которого определяют минимальную высоту падения при постепенном увеличении высоты падения и минимальную массу или массы груза, при которых покрытие растрескалось или произошло его отслаивание от окрашиваемой поверхности
