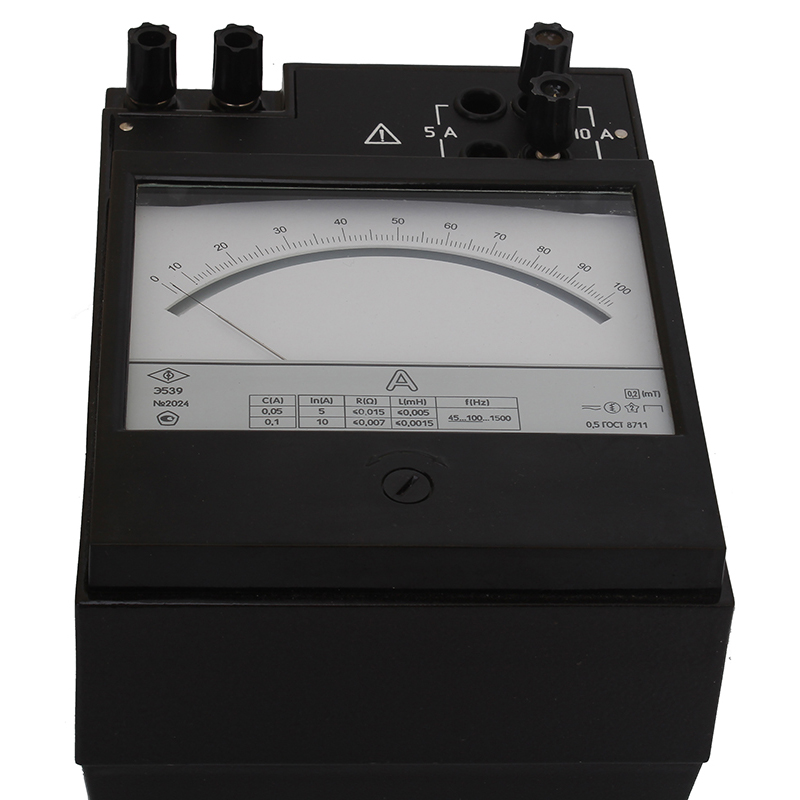

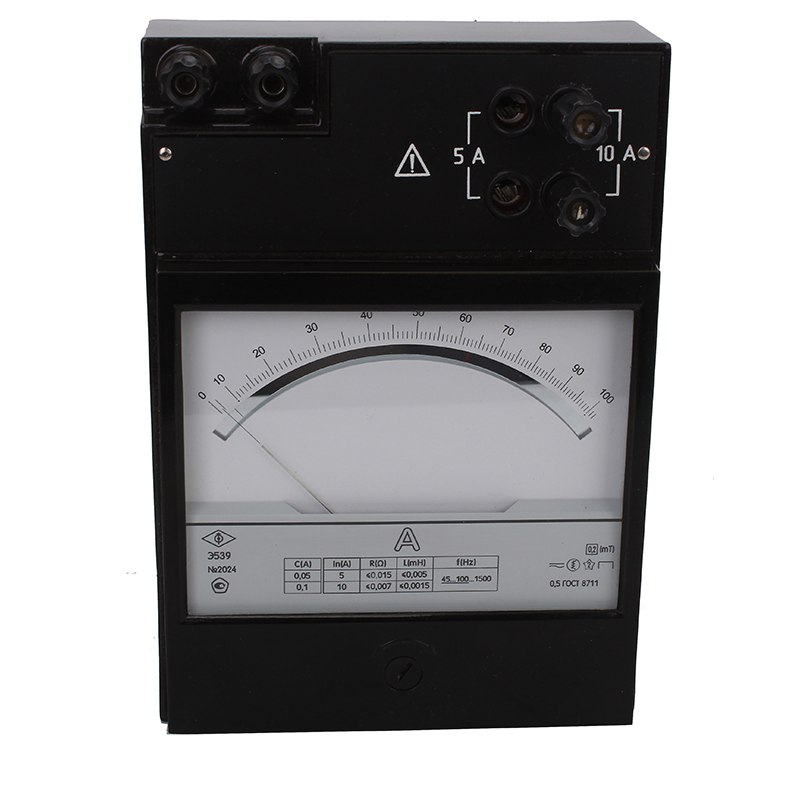

Амперметр Э537, Э538, Э539

Амперметр Э537, Э538, Э539 – это прибор, используемый для определения уровня силы тока в цепях с переменным или постоянным током. Он является аналоговым прибором, с прямым преобразованием и подвижной частью, которая находиться на растяжках. Натяжение растяжек составляет 0,75 Н. Прибор имеет стрелочный указатель, длина шкалы которого равняется 112 миллиметров. Устройство имеет воздушное успокоение. Время измерения занимает не более 4 секунд.

Условия эксплуатации

Класс точности в приборе составляет 0,5. Амперметр Э537 предназначен для работы в умеренном климате в сухих отапливаемых помещениях при температуре 1…40 градусов. Уровень влажность воздуха не должен превышать 90 %. Также существует возможность изготовления специального амперметра с маркировкой 04.1 (Э537-04.1, Э538-04.1, Э539-04.1). Данный амперметр может работать в тропическом климате при температуре до +45 градусов и влажности не более 90 %.

Погрешность прибора

Данному лабораторному амперметру серии Э537, Э538, Э539, как и другим контрольно-измерительным приборам, присуща небольшая погрешность. Предел допускаемой погрешности при отклонение частоты от нормальной области составляет 0,5 %. Также на измерения прибора могут влиять изменения температуры и влажности воздуха. Предел погрешности при этом также равен всего 0,5 %.

Характеристика Э537 Э538 Э539
Рабочая тем-ра, °С 1-40 1-40 1-40
Влажность, % 90 90 90
Время измерения, с 4 4 4
Габариты, мм 140х195х105 140х195х105 140х195х105
Вес, г 1200 1250 1300

Таблица конечных значений измерений:

  Обозначение Конечное значение   Сопротивление   Индуктивность   Область частоты
Обычная Рабочая
Э537 0,5 А 0,24 Ω 0,45 mH 45 Нz-
100 Нz
100 Нz-
1500 Нz
1 А 0,06 Ω 0,11 mH
Э538 2,5 А 0,016 Ω 0,02 mH
5 А 0,007 Ω 0,005 mH
Э539 5 А 0,015 Ω 0,005 mH
10 А 0,007 Ω 0,0015 mH
