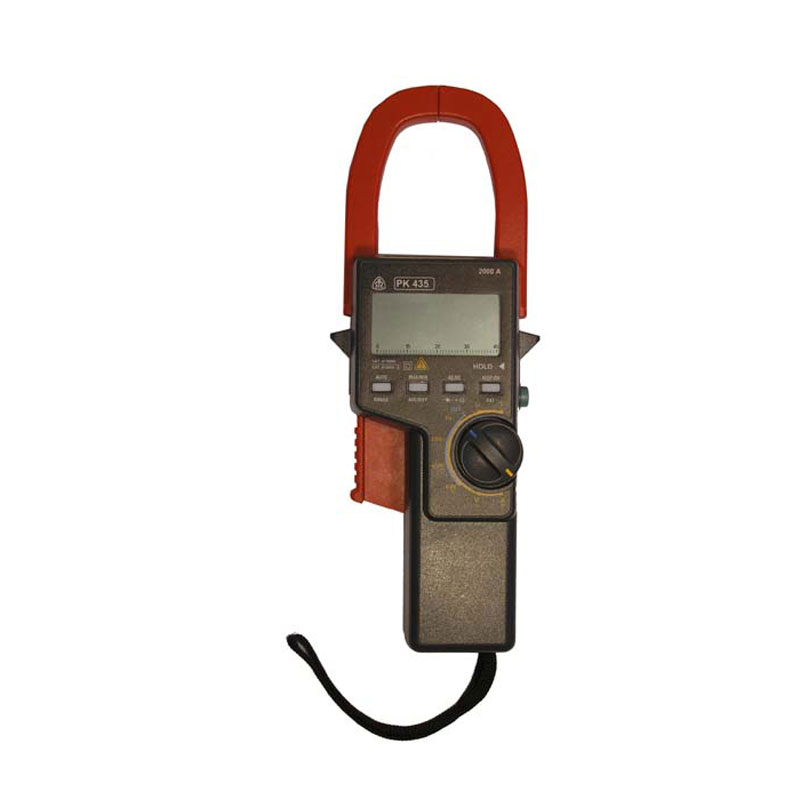

Клещи РК435
Описание
Электроизмерительные аналоговые клещи РК435 (токоизмерительные, токовые) – это прибор для измерения силы и напряжения постоянного и переменного тока.
Об оборудовании
Данные электроизмерительные аналоговые клещи типа РК435 применяются при замерах силы переменного тока (исключая разрыв токовой цепи) и напряжения переменного тока sin – формы с частотой 50 Гц в сетях с номинальным напряжением от 1 до 10 кВ при эксплуатации, а также ремонте подстанций, электроустановок и электрических сетей. Для увеличения доли безопасности и удобства в использовании они оснащены функцией фиксирования показаний. Эти токовые клещи представляют собой комбинированный, стрелочный, переносной прибор и являются сочетанием трансформаторного тока, который имеет разъемный магнитопровод, с механизмом измерения системы магнитоэлектричества.
Преимущества данного вида клещей
Можно долго обсуждать преимущества данных клещей, а можно их перечислить: 1. Определение минимума и максимума и разницы между ними, среднеарифметических значений. 2. Функция стыковки с персональным компьютером и независимого сбора данных с РМ 453 модулем. 3. Функция запоминания показаний, которые были сделаны ранее. 4. Режим автоматического выключения. 5. Прибор оснащен цифровым (3 3/4 разрядного) и аналоговым (41 – точечным) отсчетным устройством. 6. Возможность изменения действующих значений TRMS. 7. Режимы ручного и автоматического выбора измерительных диапазонов. 8. Звуковая многодиапазонная прозвонка.
Характеристики
- Диапазон измерения силы переменного и постоянного тока: 0-40/ 400/ 2000 Вольт;
- Диапазон измерения активной и реактивной мощности: 0,1-4/ 40/ 400/ 2000 кВт/кВА;
- Диапазон измерения напряжения тока (постоянного и переменного): 0-40/ 400/ 1000 Вольт;
- Диапазон COS У: от минус 1,0 до 1,0;
- Бесперебойная работа в следующем диапазоне: минус 50°С – 125°С;
- Диапазон измерения сопротивления: 0-0,4/ 4/ 40/ 400 кОм;
- Диапазон измерения частоты переменного тока: 20-400/ 4000 Гц;
- Аналоговый выход со значением 0-0,399 вольт на диапазонах измерения тока: 0-40, 400, 1000 А;
- Ориентировочная погрешность в измерениях следующаяя:
- при измерении силы тока: +/- [ 1,5+1,0(Iк/Iх-1) ] %
- при измерении мощности: +/- [ 3,0+2,0(Pк/Pх-1) ] %
- при измерении напряжения: +/- [ 1,0+0,5(Uк/Uх-1) ] %
- при измерении частоты и сопротивления: 0,5 от fk или Rk
- при измерении COS У: 3%
- на аналоговом выходе: 10% от Ik;
- Сопротивление входное, при измерении напряжения – 1 МОм;
- Охватываемая шина имеет такой размер (max):
- круглая шина … 60 мм;
- прямоугольная шина … 70 х 30 мм;
- Работает в температурном режиме от минус 5° С до 45° С;
- Габаритные размеры и вес: 303мм Х 111мм Х 60мм / 800 грамм;
- Питание: 9В;
- Потребляемый ток: 15мА.
