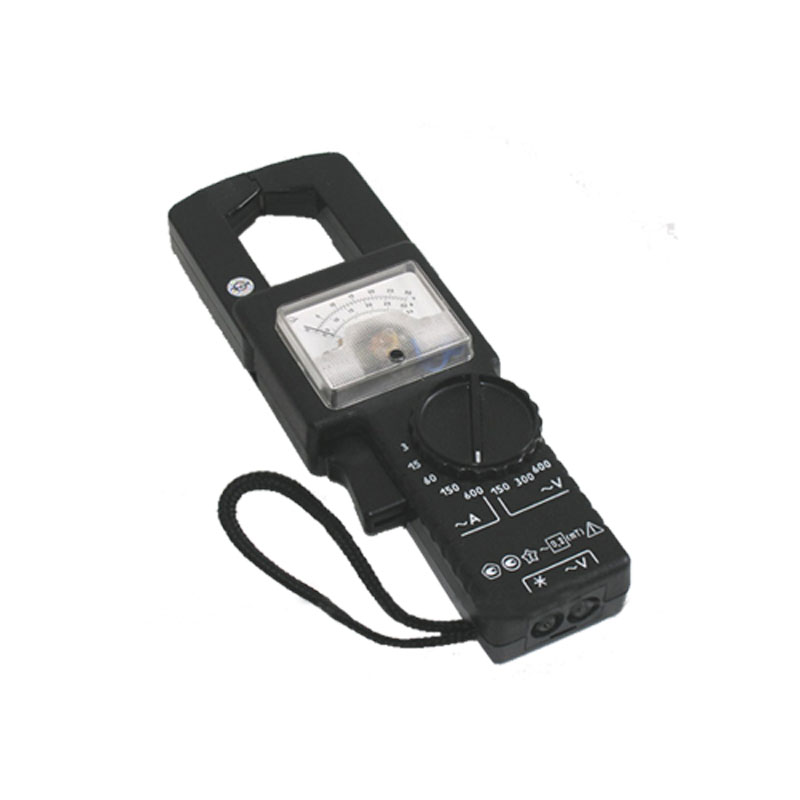

Клещи 43111

Конструктивно электроизмерительные клещи 43111 представляют собой удачный комплекс, состоящий из измерительного прибора и трансформатора тока, оснащённого разъёмным магнитопроводом. В комплектацию устройства  входит указатель фазы Р4311, который необходим для точного определения порядка фаз при работе на линиях трёхфазного напряжения.

Рабочее назначение

Основной сферой использования, где требуются клещи 43111, является определение среднеквадратичных величин напряжения и тока при номинальном напряжении в сети, соответствующем 650 В. Такие технологические операции необходимы на большинстве энергетических объектов при эксплуатации или ремонте их технологического силового оборудования, в электросетях, на подстанциях.

Внутренний мир, рабочий процесс

В зависимости от принципа работы и конструктивного исполнения преобразователя, который используется в составе измерительных цепей при выполнении операций на переменном токе, 43111 можно отнести к категории выпрямительных полупроводниковых приборов. Среди технических возможностей оборудования этого класс стоит выделить возможность с их помощью определять:

  • фактическую сетевую нагрузку (для этого выполняется замер на вводной линии), при отсутствии реактивной нагрузки, то результат измерений становится окончательным;
  • мощность различных приборов (для выполнения этой задачи необходимо измерить силу тока на участке линии, к которой подключен потребитель), мощность определяется расчётным путём;
  • проверку корректности работы приборов учёта электроэнергии (в результате проведения измерений можно будет сравнить величину фактического потребления с показаниями счётчика).

Процесс выполнения измерений производится следующим образом. Переключатель устанавливается в положение, соответствующее отметке АСА 200. Раскрытыми клещами охватывается изолированный вводной провод. Показания прибора умножаются на 220 (напряжение) и в результате будет получена мощность потребления электроэнергии.

Диапазон измерений

переменное напряжение

150 ÷ 600 В

переменный ток (без разрыва цепи)

3 ÷ 600 А

переменный ток (без разрыва цепи)

3 ÷ 600 мА

Класс точности устройства

2,5

Температура эксплуатации

-30 ÷ +40 ˚С

Габариты

26 × 9 × 5 сантиметров

Вес устройства

600 грамм

  • Клещи,
  • соединительные провода,
  • указатель фазы,
  • контактные зажимы,
  • футляр,
  • документация.
