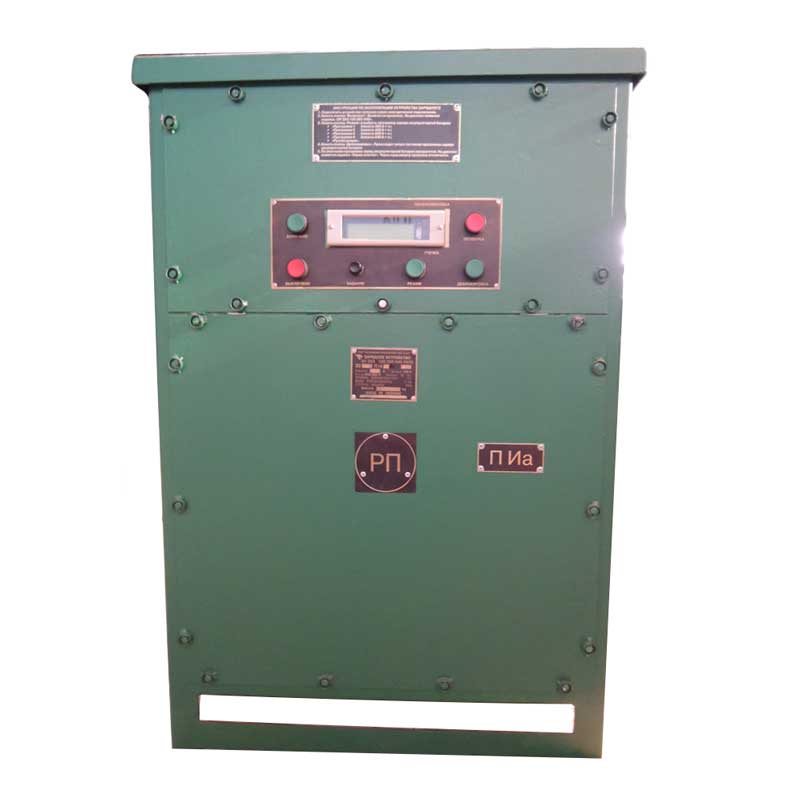

Зарядное Устройство ЗУ

Зарядное устройство ЗУ предназначено для заряда тяговых аккумуляторных батарей с номиналь-ным выходным напряжением 120В, ёмкостью 385, 440, 560, 640 А∙ч (ЗУ ЗАЗ-120/385-640) и 720, 805, 900, 1080 А∙ч (ЗУ ЗАЗ-120/720-1080) в условиях шахты. Устройство обеспечивает режим заряда, в соответствии с характеристикой заряда кислотных батарей и оптимизацию времени заряда аккумуляторной батареи.

Устройство имеет следующие виды защит:

• Id max» – защита от заряда АБ токами, превышающими номинальный за-рядный ток более чем на 30%, срабатывает при достижении значений тока:
• «Нет батареи» – срабатывает при присоединении к устройству АБ напряже-нием ниже 78В или при отсутствии АБ.
• «Т» – тепловая защита, срабатывает при достижении температуры:
  • силового трансформатора (Ттр) 150°С;
  • силовых диодов (Тд) 150°С;
  • силовых тиристоров (Тт) 150°С.
• «Обрыв фазы» – срабатывает при обрыве одной из фаз питающего напряже-ния 3x660/380В.
• «Утечка» – срабатывает при снижении сопротивления изоляции АБ ниже 5кОм.
• «Переполюсовка» – срабатывает при несоблюдении полярности при подклю-чении АБ к устройству.
• «Разрыв цепи заряда» – срабатывает при разрыве электрической цепи между устройством и АБ во время заряда батареи либо при протекании в цепи заряда зарядного тока менее 4А.

Электрическая схема устройства содержит узел электромеханической блокировки, которая исключает возможность случайного прикосновения обслуживающего персонала к токоведу-щим частям, находящимся под напряжением. Срабатывание любой из защит приводит к пре-кращению подачи питающего напряжения 3x660/380В.

Устройство обеспечивает 2 режима работы:

1. режим «Заряд» – основной автоматический режим заряда;
2. режим «Подзаряд» – «ручной» режим заряда стабилизированным током 5% от значения номинальной мощности АБ (далее по тексту С5) при отклю-ченной автоматике.

Режим «Заряд» состоит из 5 подрежимов:

1. «Восстанавливающий заряд» – предназначен для восстановления напряжения АБ стабилизированным током 5% от С5 при глухом разряде от 78В* до 102В*. При достижении напряжения АБ 102В* устройство автомати-чески переходит в режим «Заряд 1».
2. «Заряд 1» – заряд АБ стабилизированным током 20% от С5 до достиже-ния напряжения на АБ 144В*, т.е. 2,4В на элементе.
3. «Заряд 2» – заряд АБ при стабилизации напряжения на величине 144В* и плавном падении тока до величины 5% от С5.
4. «Заряд 3» – заряд АБ стабилизированным током 5% от С5 до достиже-ния напряжения на АБ 156В*, т.е. 2,6В на элементе.
5. «Выравнивающий заряд» – состоит из пятиминутных импульсов ста-билизированным током 5% от С5 через каждые 55 минут.
