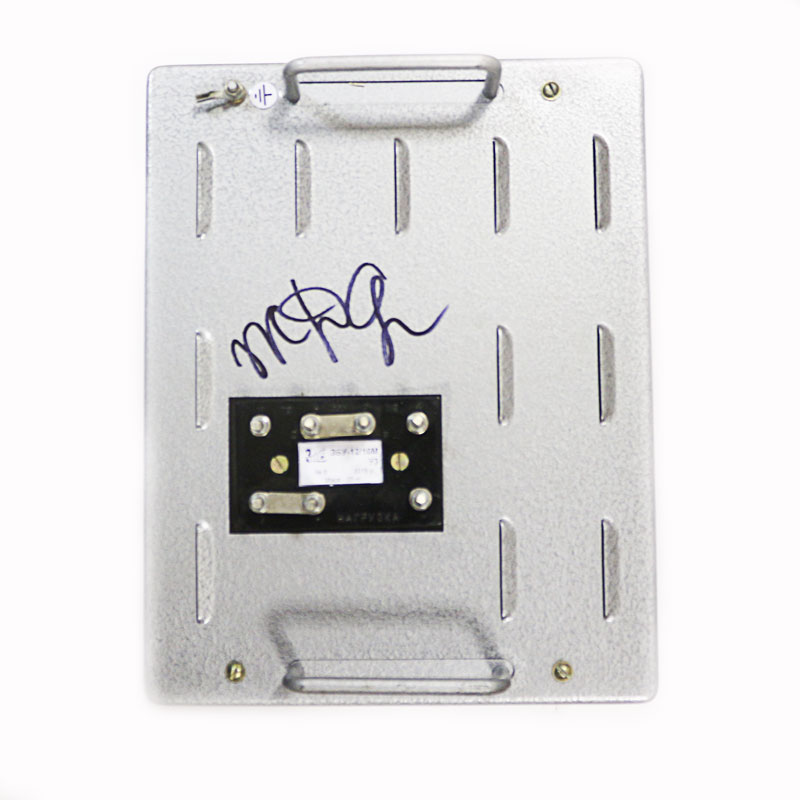

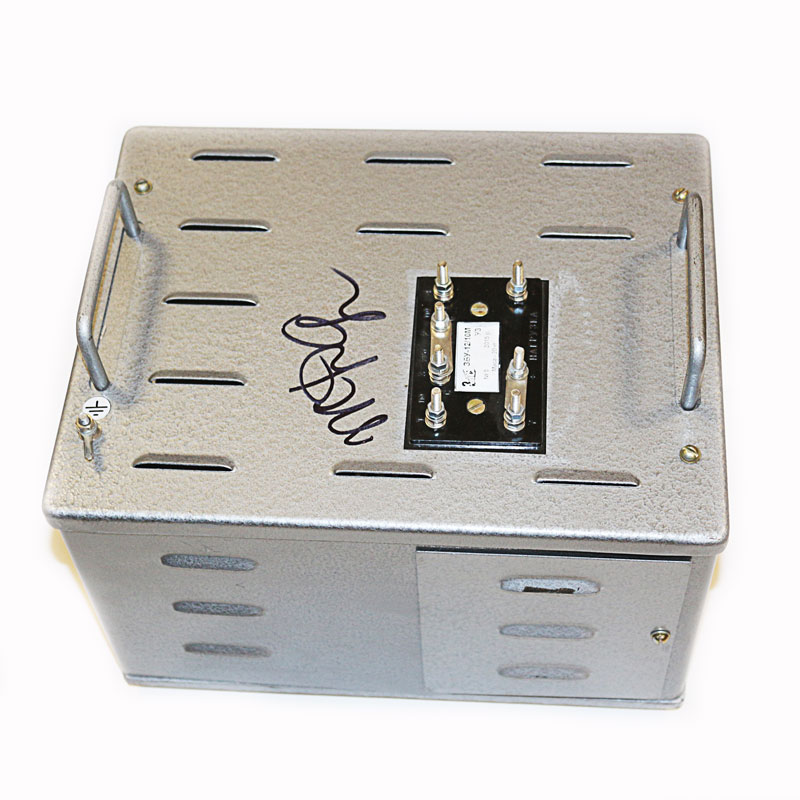

Зарядное устройство ЗБУ 12.10

Зарядное устройство ЗБУ 12/10 относится к классу оборудования, используемого для зарядки и последующего сдерживания аккумуляторной батареи. Предложенный блок зарядки поддерживает возможность автоматического варианта переключения на форсированный тип режима зарядки аккумуляторов, величина тока которого составляет 10А. ЗБУ 12/10 рассчитано для работы одновременно с 6-ю или 7-ю аккумуляторными батареями типа АБН 72.

Электроснабжение самого зарядного устройства может осуществляться по двум схемам с применением переменного тока однофазной электрической сети. Можно задействовать как стандартную электрическую цепь с напряжением в 220В, так и низковольтную – 110В. Частота тока в указанных двух случаях составляет 50Гц.

Конструкционные особенности ЗБУ 12/10

Блок зарядки в нашем ЗБУ изначально настроен на работу с 6-ю аккумуляторными батареями. Для перехода в режим зарядки блока батарей из 7-ми аккумуляторов следует выполнить переключение выводов силового трансформатора устройства. Как правильно это сделать, детально написано в бумажной инструкции по безопасной эксплуатации зарядного устройства.

Работа с 6-ю аккумуляторами

Переход в режим форсированной зарядки выполняется при значении напряжения в пределе 12,39..12,91 Вольт, а в буферный режим – 14,49…15,01 Вольт. Форсированная зарядка, соблюдая номинальный показатель напряжения в сети, ЗБУ гарантирует зарядной ток не менее 10А. При снижении номинального напряжения в пределах 10-20% допускается снижение зарядного тока в пределах 7,5÷5А. Буферный режим соблюдающий номинальные размеры напряжения, работающего по питающей сети предусматривает установку минимального исходного тока не выше 0,1А.

Работа с 7-ю аккумуляторами

Переключение в форсированный режим зарядки в этом случае происходит при величине напряжения в размере 14,5÷15 Вольт, а в буферный – при значении 17÷17,5 Вольт. Как и в случае с 6-ю аккумуляторами ток зарядки должен быть на уровне 10А, а его снижение допускается не ниже значений 7,5 или 5А.

Эксплуатационные условия

Выбранное техническое устройство рассчитано на работу только в закрытых, хорошо вентилируемых, помещениях. Температура рабочей среды должна входить в предел от -40⁰С до +60⁰С. Относительная влажность помещения должна быть 65±15%.
