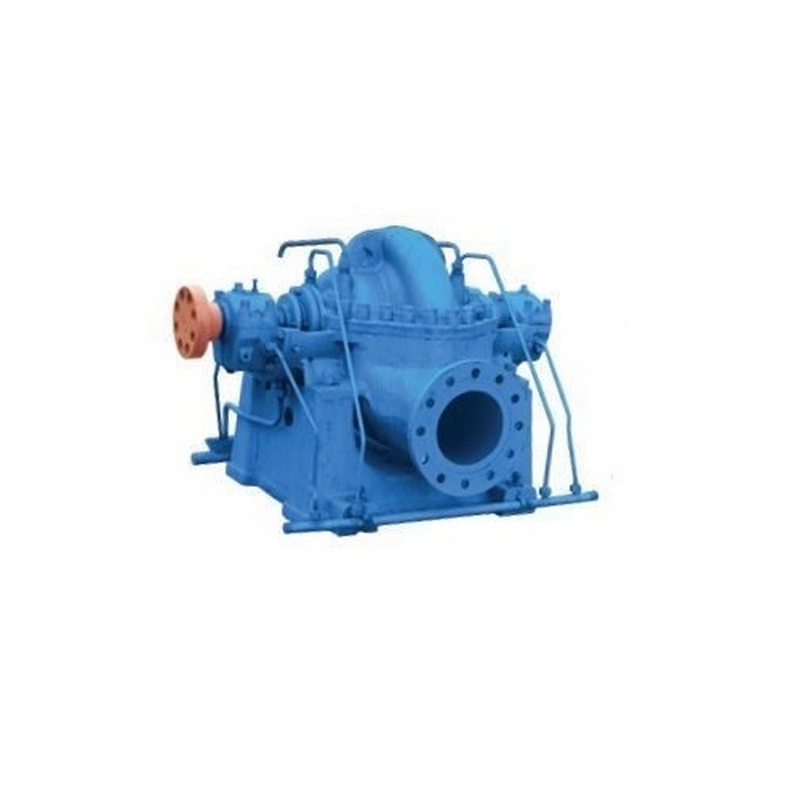

Запасные части к насосам СЭ
Описание
Запасные части к насосам СЭ являются комплектующими и применяются с целью ремонта насосов типа СЭ.
Характеристики
| Наименование | Чертеж | Масса, кг | Материал |
| СЭ 1250-140 | |||
| Букса сальника | 819.01.110.28 | 0,80 | СЧ20 |
| Букса сальника | 819.01.110.29 | 1,20 | СЧ20 |
| Вал | 819.01.142.01 | 121,30 | 40-3ГП-М1 |
| Втулка | 819.01.140.22 | 0,50 | 40-2ГП |
| Колесо рабочее | 819.01.141.00 | 57,20 | Узел |
| Колесо рабочее | 819.01.141.01 | 55,00 | СЧ20 |
| Колесо рабочее | 819.01.144.01 | 55,00 | СЧ 20 |
| Кольцо защитное | 819.01.141.02 | 1,30 | 20Х13-а |
| Ротор | 819.01.142.00 | 278,00 | Узел |
| СЭ 1250-140-11 (14СД-10х2) | |||
| Букса сальника | 819.01.110.28 | 0,80 | СЧ20 |
| Букса сальника | 819.01.110.29 | 1,20 | СЧ20 |
| Вал | 819.01.142.01 | 121,30 | 40-3ГП-М1 |
| Вал | 819.01.143.01. | 112,00 | 40Х-3 |
| Втулка | 819.01.140.08 | 1,93 | СЧ20 |
| Втулка | 819.01.140.09 | 0,98 | СЧ15 |
| Втулка | 819.01.140.22 | 0,50 | 40-2ГП |
| Втулка | 819.01.142.03 | 5,20 | СЧ20 |
| Втулка защитная | 819.01.140.02 | 4,20 | 20Х13-б |
| Втулка защитная | 819.01.140.04 | 3,30 | Cталь В45 |
| Втулка защитная | 819.01.142.02 | 4,80 | СЧ-20 |
| Втулка защитная | 819.01.143.02 | 5,00 | Cталь 20Х13-б |
| Втулка подшипника | 819.01.140.07 | 1,37 | В45 |
| Втулка сальника | 819.01.110.36 | 7,30 | СЧ20 |
| Диафрагма | 819.01.111.01 | 24,90 | СЧ20 |
| Диафрагма | 819.01.111.02 | 24,90 | СЧ20 |
| Колесо рабочее | 819.01.141.00 | 57,20 | Узел |
| Колесо рабочее | 819.01.141.01 | 55,00 | СЧ20 |
| Колесо рабочее | 819.01.144.00 | 58,00 | Узел |
| Колесо рабочее | 819.01.144.01 | 55,00 | CЧ 20 |
| Кольцo | 819.01.140.24 | 0,24 | Cталь В20 |
| Кольцo | Д-28145 | 0,24 | В45 |
| Кольцо защитное | 819.01.141.02 | 1,30 | 20Х13-а |
| Кольцо уплотнительное | 819.01.110.09 | 1,30 | Cталь В20 |
| Кольцо уплотняющее | 819.01.110.04 | 5,00 | СЧ-20 |
| Кольцо уплотняющее | 819.01.110.05 | 5,00 | СЧ-20 |
| Кольцо упругое | СТП 10.01.03-03 | 0,03 | |
| Уплотнение торцовое | 819.01.300.00 | ||
| Корпус подшипника | 819.01.120.01 | 32,50 | сч20 |
| Крышка торцовая | 819.01.130.03-01 | 5,64 | СЧ 20 |
| Маслоотражатель | 819.01.140.06 | 0,90 | СЧ15 |
| Подшипник опорно-упорный | 819.01.120.00 | 64,20 | Узел |
| Подшипник опорный | 819.01.130.00 | 60,20 | Узел |
| Полукольцо | 819.01.110.26 | 2,50 | СЧ20 |
| Полукольцо | 819.01.110.27 | 2,50 | СЧ20 |
| Ротор | 819.01.142.00 | 278,00 | Узел |
| Ротор | 819.01.143.00 | 274,00 | Узел |
| СЭ 1250-140-8 | |||
| Вал | Н19.28.30.01 | 75,00 | 40Х-3 |
| Втулка | Н19.28.30.09 | 3,20 | 20Х13-б |
| Втулка | Н19.28.30.11 | 1,20 | 45-3ГП-М1 |
| Колесо рабочее | Н19.28.30.05 | 19,00 | 20Х13Л |
| Колесо рабочее | Н19.28.30.05-01 | 19,00 | 20Х13Л |
| Крышка | У01.060.11-03 | 0,00 | |
| Уплотнение | Н19.28.40.00СБ | 0,00 | |
| СЭ 1250-70 (14СД-9) | |||
| Букса сальника | 819.04.110.09 | 2,40 | СЧ20 |
| Вал | 819.05.140.01 | 57,30 | Cталь40Х-3 |
| Втулка | 819.04.140.16 | 1,20 | СЧ15 |
| Втулка | 819.05.140.04 | 2,70 | В20 |
| Втулка сальника | 819.04.140.22 | 5,20 | 20Х13-б |
| Втулка сальника | 819.05.140.06 | 6,20 | 20Х13-б |
| Колесо рабочее | 819.05.141.00 | 42,00 | Узел |
| Колесо рабочее | 819.05.141.01 | 39,80 | СЧ-20 |
| Кольцо защитное | 819.05.141.02 | 1,70 | 20Х13-а |
| Кольцо уплотняющее | 819.05.110.03 | 5,85 | СЧ-20 |
| Подшипник опорно-упорный | 819.04.120.00 | 51,80 | Узел |
| Подшипник опорный | 819.04.130.00 | 50,00 | Узел |
| Ротор | 819.05.140.00 | 128,00 | Узел |
| СЭ 1250-70-11 | |||
| Букса сальника | 819.04.110.09 | 2,40 | СЧ20 |
| Вал | 819.05.140.01 | 57,30 | Cталь40Х-3 |
| Втулка | 819.04.140.08 | 1,00 | СЧ15 |
| Втулка | 819.04.140.16 | 1,20 | СЧ15 |
| Втулка | 819.05.140.04 | 2,70 | В20 |
| Втулка дистанционная | 819.05.140.02 | 2,75 | В20 |
| Втулка сальника | 819.05.140.06 | 6,20 | 20Х13-б |
| Камера | 819.05.110.08 | 5,00 | |
| Колесо рабочее | 819.05.141.00 | 42,00 | Узел |
| Колесо рабочее | 819.05.141.01 | 39,80 | СЧ-20 |
| Кольцо защитное | 819.05.141.02 | 1,70 | 20Х13-а |
| Кольцо отбойное | 819.05.140.05 | 0,38 | СЧ15 |
| Кольцо отбойное | Д-28144 | 0,58 | СЧ15 |
| Кольцо смазочное | У122.00.03 | 0,15 | В20 |
| Кольцо уплотняющее | 819.05.110.03 | 5,85 | СЧ-20 |
| Подшипник опорно-упорный | 819.04.120.00 | 51,80 | Узел |
| Подшипник опорный | 819.04.130.00 | 50,00 | Узел |
| Полумуфта | Н529-66-1-3 | 15,40 | |
| Ротор | 819.05.140.00 | 128,00 | Узел |
| СЭ 2500-180 (18СД-13) | |||
| Вал | 819.07.12.01 | 102,00 | 40Х-3 |
| Втулка | 819.07.12.02 | 4,20 | 20Х13-а |
| Колесо рабочее | 819.07.13.10 | 26,30 | 20Х13Л |
| Колесо рабочее | 819.07.13.10-01 | 26,30 | 20Х13Л |
| Ротор | 819.07.12.00 | 177,00 | Узел |
| СЭ 2500-180-10 | |||
| Вал | 819.07.12.01 | 102,00 | 40Х-3 |
| Вкладыш подшипника | 819.07.15.00 | 10,10 | Узел |
| Вкладыш подшипника | 819.07.18.00 | 9,40 | Узел |
| Втулка | 819.07.12.02 | 4,20 | 20Х13-а |
| Втулка | 819.07.12.03 | 5,20 | В45 |
| Втулка | 819.07.12.10 | 5,20 | В45 |
| Втулка насоса | 819.07.28.02 | 10,50 | 40Х-2ГП |
| Втулка привода | 819.07.28.01 | 9,50 | 40-2ГП |
| Втулка привода | 819.07.28.01-02 | 9,50 | 40-ГП |
| Колесо рабочее | 819.07.13.10 | 26,30 | 20Х13Л |
| Колесо рабочее | 819.07.13.10-01 | 26,30 | 20Х13Л |
| Колесо рабочее | 819.07.13.10-02 | 26,30 | 20Х13Л |
| Колесо рабочее | 819.07.13.10-03 | 26,30 | 20Х13Л |
| Кольцо уплотнительное | 819.07.11.04 | 5,80 | 20Х13-а |
| Крышка | 819.07.19.08 | 1,25 | Ст3кп2 |
| Маслоотражатель | 819.07.12.04 | 0,60 | СЧ20 |
| Муфта зубчатая | 819.07.28.00 | 51,78 | Узел |
| Обойма | 819.07.19.03 | 13,80 | 40-2ГП |
| Обойма | 819.07.19.04 | 13,70 | 40-2ГП |
| Подшипник | 3086313 | 3,98 | |
| Подшипник опорный | 819.07.14.00 | 78,00 | Узел |
| Ротор | 819.07.12.00 | 177,00 | Узел |
| Ротор | 819.07.12.00-01 | 177,00 | Узел |
| Фланец | 819.07.10.04 | 0,00 | |
| Фланец | 819.07.10.07 | 0,00 | |
| Фланец | 819.08.10.04 | 67,30 | Ст3пс2 |
| Фланец | Н19.11.12.07 | 80,30 | Ст3сп2 |
| СЭ 2500-180-25 | |||
| Н19.26.30.02. | 0,00 | ||
| Вал | Н19.26.30.01 | 90,50 | |
| Вкладыш | Н19.32.61.00 | 12,00 | Узел |
| Втулка | Н18.101.30.15 | 3,20 | |
| Втулка | Н19.26.30.04 | 3,30 | 20Х13 |
| Колесо рабочее | Н19.26.30.02-01 | 26,00 | 20Х13Л |
| Кольцо уплотнительное | У01.060.12 | 1,75 | СЧ20 |
| Уплотнение торцовое | Т85.00.00 | ||
| СЭ 2500-180-8 | |||
| Вкладыш | Н19.32.61.00 | 12,00 | Узел |
| Втулка | Н19.26.30.04 | 3,30 | 20Х13 |
| Втулка | Н19.28.30.11 | 1,20 | 45-3ГП-М1 |
| Кожух | У115.01.00-02 | 0,00 | Узел |
| Колесо рабочее | Н19.26.30.02-01 | 26,00 | 20Х13Л |
| Кольцo | Н19.32.30.03 | 0,30 | 20-3ГП-М1 |
| Кольцо маслоотбойное | У04.00.04-12 | 0,98 | 20-3ГП-М1 |
| Кольцо уплотнительное | Н19.32.20.04 | 8,30 | 30Х13 |
| Кольцо уплотнительное | У01.060.12 | 1,75 | СЧ20 |
| Корпус | Н19.32.60.01 | 37,00 | СЧ20 |
| Корпус сальника | Н19.32.20.03 | 10,10 | СЧ20 |
| Крышка | Н19.32.60.02 | 19,00 | СЧ20 |
| Крышка подшипника | Н19.32.60.02-01 | 19,00 | СЧ20 |
| Маслоохладитель | Н05.47.310.00 | 204,00 | Узел |
| Подшипник | 3086313 | 3,98 | |
| Ротор | Н19.32.30.00 | 155,00 | Узел |
| Фильтр двойной масляный | Н93.29.00.00 | 43,50 | Узел |
| СЭ 2500-60 | |||
| Колесо рабочее | 819.08.14.10 | 31,00 | 20Х13Л |
| Колесо рабочее | 819.08.14.10-01 | 31,00 | 20Х13Л |
| Колесо рабочее | Н19.33.30.01 | 0,00 | |
| Колесо рабочее | Н19.33.30.01-01 | 0,00 | |
| Рубашка | 819.08.13.04 | 6,35 | Cталь20Х13-а |
| СЭ 2500-60-11 | |||
| Букса сальника | 819.08.12.07 | 3,45 | СЧ20 |
| Вал | 819.08.13.01 | 124,00 | 40-3ГП-М1 |
| Втулка | 819.01.140.08 | 1,93 | СЧ20 |
| Втулка | 819.01.140.09 | 0,98 | СЧ15 |
| Втулка защитная | 819.08.13.05 | 5,43 | 20Х13-а |
| Камера водяная | Н19.11.12.06 | 0,73 | CЧ-15 |
| Колесо рабочее | 819.08.14.10 | 31,00 | 20Х13Л |
| Колесо рабочее | 819.08.14.10-01 | 31,00 | 20Х13Л |
| Кольцо уплотнительное | 819.08.12.04 | 13,50 | 30х13-а |
| Корпус | Н19.11.12.00СБ | 2700,00 | |
| Корпус подшипника | 819.01.120.01 | 32,50 | сч20 |
| Корпус подшипника | 819.01.130.01 | 29,20 | СЧ 20 |
| Крышка | 819.01.120.03-01 | 6,50 | СЧ 20 |
| Крышка подшипника | 819.01.120.02 | 20,00 | CЧ20 |
| Крышка подшипника | 819.01.130.02 | 20,00 | СЧ 20 |
| Крышка торцовая | 819.01.130.03-01 | 5,64 | СЧ 20 |
| Маслоотражатель | 819.01.140.06 | 0,90 | СЧ15 |
| Подшипник опорно-упорный | 819.01.120.00 | 64,20 | Узел |
| Подшипник опорный | 819.01.130.00 | 60,20 | Узел |
| Ротор | 819.08.13.00 | 238,00 | Узел |
| Рубашка | 819.08.13.04 | 6,35 | Cталь20Х13-а |
| Рубашка задняя | 819.08.13.02 | 3,90 | 20Х13-а |
| Фланец | 819.08.10.04 | 67,30 | Ст3пс2 |
| Фланец | Н19.11.12.07 | 80,30 | Ст3сп2 |
| СЭ 2500-60-11-1 | |||
| Букса сальника | 819.08.12.07 | 3,45 | СЧ20 |
| Втулка | 819.01.140.08 | 1,93 | СЧ20 |
| Втулка | 819.01.140.09 | 0,98 | СЧ15 |
| Втулка защитная | 819.08.13.05 | 5,43 | 20Х13-а |
| Втулка подшипника | 819.01.140.07 | 1,37 | В45 |
| Колесо рабочее | Н19.33.30.01 | 0,00 | |
| Колесо рабочее | Н19.33.30.01-01 | 0,00 | |
| Кольцо уплотнительное | 819.08.12.04 | 13,50 | 30х13-а |
| Корпус подшипника | 819.01.120.01 | 32,50 | сч20 |
| Корпус подшипника | 819.01.130.01 | 29,20 | СЧ 20 |
| Крышка | 819.01.120.03-01 | 6,50 | СЧ 20 |
| Крышка торцовая | 819.01.130.03-01 | 5,64 | СЧ 20 |
| Маслоотражатель | 819.01.140.06 | 0,90 | СЧ15 |
| Ротор | Н19.33.30.00 | 0,00 | |
| Рубашка | 819.08.13.04 | 6,35 | Cталь20Х13-а |
| Рубашка задняя | 819.08.13.02 | 3,90 | 20Х13-а |
| СЭ 2500-60-8(16) | |||
| Вал | Н19.41.30.01 | 126,00 | |
| Втулка | 819.01.140.08 | 1,93 | СЧ20 |
| Втулка | 819.01.140.09 | 0,98 | СЧ15 |
| Втулка подшипника | 819.01.140.07 | 1,37 | В45 |
| Колесо рабочее | Н19.33.30.01 | 0,00 | |
| Колесо рабочее | Н19.33.30.01-01 | 0,00 | |
| Кольцo | Н19.41.50.01 | 0,20 | ГрафитГАКК55/40 |
| Корпус подшипника | 819.01.120.01 | 32,50 | сч20 |
| Корпус подшипника | 819.01.130.01 | 29,20 | СЧ 20 |
| Крышка | 819.01.120.03-01 | 6,50 | СЧ 20 |
| Крышка торцовая | 819.01.130.03-01 | 5,64 | СЧ 20 |
| Маслоотражатель | 819.01.140.06 | 0,90 | СЧ15 |
| Обойма | Н19.41.50.02 | 1,60 | 20Х13а |
| Обойма вращающаяся | Н19.41.50.03 | 0,90 | 20Х13-б |
| СЭ 500-70-16 | |||
| Вал | Н19.15.30.01 | 19,50 | 40Х-3 |
| Втулка левая | Н19.15.30.03 | 0,90 | |
| Втулка правая | Н19.15.30.02 | 0,90 | |
| Втулка сальника | Н19.15.30.04 | 1,10 | 20Х13-б |
| ЗИП | Н19.15.00.00/I | 0,00 | |
| Колесо рабочее левое | Н19.15.31.10 | 5,75 | 20Х13Л |
| Колесо рабочее правое | Н19.15.31.10-01 | 5,75 | 20Х13Л |
| Кольцо уплотняющее | Н19.15.20.04Р/I | 2,50 | 20Х13а |
| Ротор | Н19.15.30.00 | 0,00 | |
| Ротор в сборе | Н19.15.30.00-01 | 37,30 | |
| Ротор в сборе | Н19.15.30.00-02СБ | 36,60 | |
| Ротор в сборе | Н19.15.30.00СБ | 38,00 | |
| СЭ 5000-160 | |||
| Вал | Н19.09.32.01 | 130,00 | 40Х-3 |
| Вкладыш | У01.151.00-01 | 17,89 | Узел |
| Втулка | Н19.09.32.02 | 10,10 | 20Х13-б |
| Втулка сальника | Н19.09.32.03 | 7,00 | 20Х13-б |
| Колесо рабочее | Н19.09.31.10 | 29,80 | 20Х13Л-I |
| Колесо рабочее левое | Н19.09.31.10-01 | 29,80 | 20Х13Л-I |
| Кольцо уплотнительное | Н19.09.20.03 | 12,80 | 20Х13-а |
| Корпус подшипника с крышкой | У01.150.00-01А | 79,60 | Узел |
| Корпус подшипника с крышкой | У01.150.00-11А | 79,60 | Узел |
| Муфта зубчатая | СТП01-72.720.00-11 | 138,60 | Узел |
| Муфта зубчатая в сборе | СТП01.72.710.00.03 | 0,00 | |
| Ротор | Н19.09.32.00 | 227,00 | Узел |
| СЭ 5000-160-10 | |||
| Вал | Н19.09.32.01 | 130,00 | 40Х-3 |
| Вкладыш | У01.151.00-01 | 17,89 | Узел |
| Вкладыш подшипника | 819.07.15.00 | 10,10 | Узел |
| Втулка | Н19.09.32.02 | 10,10 | 20Х13-б |
| Втулка сальника | Н19.09.32.03 | 7,00 | 20Х13-б |
| Колесо рабочее | Н19.09.31.10 | 29,80 | 20Х13Л-I |
| Колесо рабочее левое | Н19.09.31.10-01 | 29,80 | 20Х13Л-I |
| Кольцо уплотнительное | Н19.09.20.03 | 12,80 | 20Х13-а |
| Корпус в сборе | Н19.09.20.00 | 3725,00 | Узел |
| Муфта зубчатая | СТП01-72-710.00-03 | 125,30 | Узел |
| Муфта зубчатая | СТП01-72.720.00-11 | 138,60 | Узел |
| Подшипник опорно-упорный | СТП02-71.510.00-10 | 93,00 | Узел |
| Подшипник опорно-упорный | У01.150.00-11 | 122,00 | Узел |
| Подшипник опорный | У01.150.00-01 | 102,00 | Узел |
| Ротор | Н19.09.32.00 | 227,00 | Узел |
| СЭ 5000-70-5 | |||
| Втулка | Н19.30.30.03 | 4,00 | |
| Втулка | Н19.30.30.04 | 3,80 | 20Х13-б |
| Колесо рабочее | Н19.30.30.02 | 58,00 | 20Х13Л |
| Колесо рабочее | Н19.30.30.02-01 | 58,00 | 20Х13Л |
| Кольцо уплотнительное | Н19.30.20.03 | 15,00 | 30Х13-а |
| Корпус сальника | Н19.30.20.04 | 21,00 | |
| СЭ 5000-70-6 | |||
| Вал | Н19.10.40.01 | 100,30 | 40Х-3 |
| Втулка | Д-4342 | 1,70 | СЧ20 |
| Втулка защитная | Д-21701 | 11,20 | СЧ20 |
| Втулка защитная | Д-21711 | 4,40 | СЧ20 |
| Втулка защитная левая | Д-21712 | 4,40 | СЧ20 |
| Колесо рабочее | В-6833 | 132,00 | СЧ20 |
| Колесо рабочее | Н19.10.40.10 | 132,00 | СЧ20 |
| Колесо рабочее | Н19.30.30.02 | 58,00 | 20Х13Л |
| Колесо рабочее | Н19.30.30.02.01 | 0,00 | |
| Кольцо уплотнительное | Н19.30.20.03 | 15,00 | 30Х13-а |
| Кольцо уплотняющее | В-13497 | 14,00 | СЧ 20 |
| Корпус | В-4025 | 50,00 | СЧ20 |
| Корпус сальника | Н19.10.20.03 | 28,00 | |
| Крышка | В-4026 | 20,00 | СЧ20 |
| Муфта зубчатая | Н19.10.30.00 | 92,50 | Узел |
| Муфта зубчатая | Н19.10.30.00.01 | 92,50 | Узел |
| Подшипник | Н19.10.50.00 | 81,20 | Узел |
| Подшипник | Н19.10.60.00 | 82,00 | Узел |
| Подшипник опорно-упорный | В-4042 | 82,00 | Узел |
| Ротор | Н19.10.40.00 | 282,00 | Узел |
| СЭ 800-100 (12СД10-2) | |||
| Вал | 819.04.140.01 | 90,00 | 40-3ГП-М1 |
| Вал | Н19.16.32.01 | 0,00 | |
| Втулка | 819.04.140.08 | 1,00 | СЧ15 |
| Втулка сальника | 819.04.140.22 | 5,20 | 20Х13-б |
| Колесо рабочее | 819.04.141.00 | 36,30 | Узел |
| Колесо рабочее | 819.04.141.01 | 36,30 | СЧ20 |
| Колесо рабочее | Н19.16.31.00 | 38,30 | Узел |
| Кольцo | 819.04.141.02 | 1,00 | 20Х13-а |
| Кольцо уплотнительное | 819.04.110.05 | 4,20 | СЧ15 |
| Кольцо уплотняющее | 819.04.110.04 | 4,20 | СЧ15 |
| СЭ 800-100-11 | |||
| Букса сальника | Н19.16.20.05-01 | 3,40 | |
| Вал | 819.04.140.01 | 90,00 | 40-3ГП-М1 |
| Вал | Н19.16.30.01 | 79,50 | 40Х-3 |
| Вал | Н19.16.32.01 | 0,00 | |
| Вал | Н19.16.34.01 | 79,50 | 40Х-3 |
| Втулка | 819.04.140.08 | 1,00 | СЧ15 |
| Втулка | 819.04.140.16 | 1,20 | СЧ15 |
| Втулка | Н19.16.20.07 | 3,00 | |
| Втулка | Н19.16.30.04 | 1,90 | В45 |
| Втулка | Н19.16.34.02 | 2,90 | В20 |
| Втулка | Н19.16.34.03 | 3,90 | 12Х13 |
| Втулка защитная | Н19.16.30.09 | 2,10 | В45 |
| Втулка сальника | Н19.16.30.02 | 3,50 | 20Х13 |
| Диафрагма | 819.04.110.06 | 35,00 | СЧ20 |
| Колесо рабочее | 819.04.141.00 | 36,30 | Узел |
| Колесо рабочее | 819.04.141.01 | 36,30 | СЧ20 |
| Колесо рабочее | Н19.16.31.00 | 38,30 | Узел |
| Колесо рабочее | Н19.16.33.00 | 38,50 | Узел |
| Колесо рабочее | Н19.16.33.00-01 | 38,90 | Узел |
| Колесо рабочее | Н19.16.33.00-02 | 37,50 | |
| Колесо рабочее | Н19.16.33.00-03 | 36,50 | |
| Колесо рабочее | Н19.16.33.00-04 | 38,30 | Узел |
| Колесо рабочее | Н19.16.33.01 | 36,50 | СЧ20 |
| Кольцo | 819.04.141.02 | 1,00 | 20Х13-а |
| Кольцo | Н19.16.30.13 | 0,01 | Шнур2с ф4 |
| Кольцо маслоотбойное | Н19.16.34.04 | 0,30 | СЧ20 |
| Кольцо отбойное | Н19.16.30.06 | 0,94 | СЧ15 |
| Кольцо отбойное | Н559-66-06 | 0,49 | СЧ18 |
| Кольцо уплотнительное | 819.04.110.05 | 4,20 | СЧ15 |
| Кольцо уплотняющее | 819.04.110.04 | 4,20 | СЧ15 |
| Корпус | Н19.16.40.01 | 22,00 | СЧ20 |
| Корпус сальника | Н19.16.20.21 | 3,40 | СЧ20 |
| Крышка | Н19.16.50.02 | 9,60 | СЧ20 |
| Крышка торцовая | Н19.16.40.04 | 2,25 | СЧ20 |
| Подшипник опорно-упорный | Н19.16.40.00 | 37,20 | Узел |
| Подшипник опорный | Н19.16.50.00 | 37,90 | Узел |
| Ротор | 819.04.140.00 | 198,80 | Узел |
| Ротор | Н19.16.30.00 | 187,00 | Узел |
| Ротор | Н19.16.32.00 | 187,00 | |
| Ротор | Н19.16.34.00 | 187,00 | Узел |
| СЭ 800-55 | |||
| Втулка сальника | 60-1-3-30 | 5,40 | Узел |
| Колесо рабочее | 60-1-3-21 | 30,00 | |
| Кольцо защитное | 60-1-3-22 | 1,31 | |
| Кольцо уплотняющее | 60-1-3-25 | 4,20 | |
| Ротор | 60-1-3-00 | 0,00 | |
| СЭ 800-55-11 | |||
| Букса сальника | 60-1-3-16 | 3,00 | СЧ20 |
| Вал | 60-1-3-1 | 46,70 | 45-3ГП-М1- |
| Втулка | 60-1-3-4 | 2,25 | сч20 |
| Втулка сальника | 60-1-3-35 | 4,80 | В45 |
| Колесо рабочее | 60-1-3-20СБ | 33,00 | |
| Колесо рабочее | 60-1-3-21 | 30,00 | |
| Колесо рабочее | Н19.16.33.00-01 | 38,90 | Узел |
| Кольцo | 819.04.141.02 | 1,00 | 20Х13-а |
| Кольцо защитное | 60-1-3-22 | 1,31 | |
| Кольцо уплотняющее | 60-1-3-25 | 4,20 | |
| Кольцо уплотняющее | 819.04.110.04 | 4,20 | СЧ15 |
| Кольцо установочное | 60-1-3-6 | 0,10 | 45-3ГП-М1 |
| Корпус в сборе | 60-1-1-0 | 0,00 | Узел |
