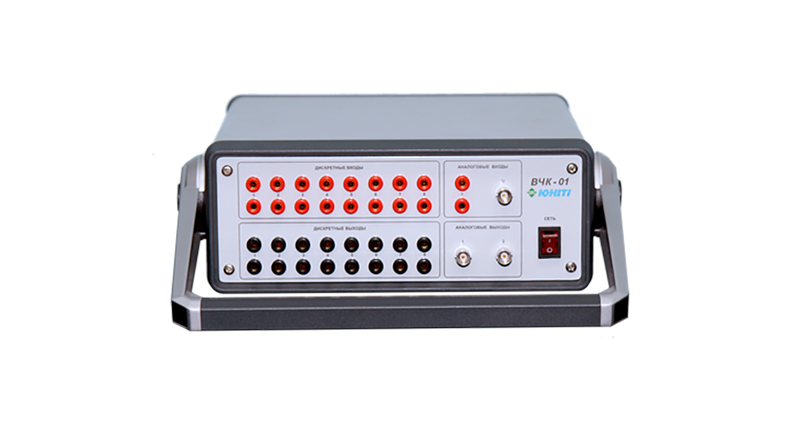

Высокочастотный испытательный комплекс ВЧК-01

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Испытательный комплекс для проверки ВЧ трактов аппаратуры релейной защиты и автоматики.

Комплекс работает под управлением компьютера через порт USB. Аппаратная часть прибора состоит из двух передатчиков сигналов произвольной формы, приемника потенциального сигнала, приемника токового сигнала, 8-ми дискретных входов и 8-ми дискретных выходов.

Основное оборудование

Генераторы

Аппаратная часть двух генераторов идентична. Программно любой из них может бить запущен в одном из режимов:

  • генератор низкой частоты диапазона 20Гц – 32 КГц (шаг установки 0,5Гц)
  • генератор высокой частоты диапазона 0,1 КГц – 2 МГц (шаг установки 0,1КГц),
  • с возможностью амплитудной манипуляции импульсами частотой повторения 50 и 600 Гц или частотой сети, а так же с возможностью амплитудной или частотной модуляции ;
  • функциональный генератор прямоугольных, треугольных и пилообразных импульсов.

Генераторы работают независимо друг от друга и могут работать одновременно в разных режимах.

  • Тип выхода генератора – опторазвязанные (IV степень жёсткости).
  • Диапазон выходных напряжений - 0 - 30В с шагом установки 1мВ.
  • Максимальная выходная мощность (RН = 50Ом) – 15Вт.
  • Изменяемое программно внутреннее сопротивление генератора – 0 Ом, 50 Ом, 75 Ом, 100 Ом, 150 Ом, 300 Ом, 600 Ом, 1000 Ом.

Измерительные приборы.

Прибор оборудован двумя аналоговыми измерительными входами: «Вход напряжения» и «Вход тока».

Вход напряжения может быть использован как:

  • вольтметр переменного напряжения с возможностью измерения частоты (20Гц – 2 МГц);
  • вольтметр постоянного напряжения;
  • селективный вольтметр с шириной полосы селективного приёма 25Гц, 400Гц, 1,74КГц и 3,1КГц.

Вход тока может быть использован как:

  • амперметр переменного тока с возможностью измерения частоты (20Гц – 2 МГц);
  • амперметр постоянного тока ;
  • селективный амперметр с шириной полосы селективного приёма 25Гц, 400Гц, 1,74КГц и 3,1КГц.

Возможность измерения действующих значений напряжений и токов:

Напряжение: – от 0 до 300В (поддиапазоны: 3В, 30В, 300В).

Ток: – от 0 до 10А (поддиапазоны: 100мА, 1А, 10А).
