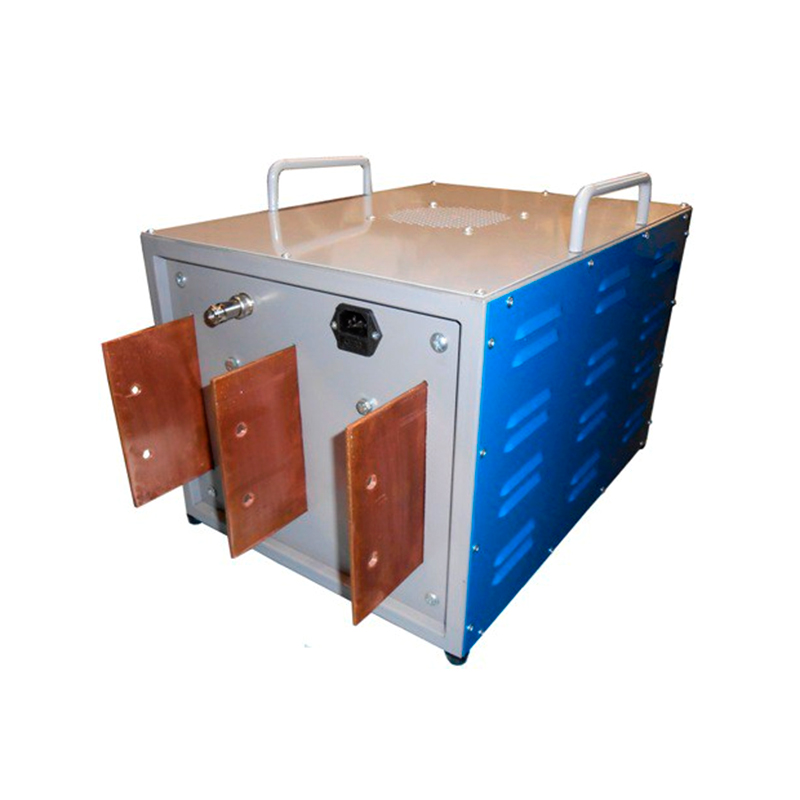

Выпрямитель полупроводниковый ВП-6

Average: 10 (1 vote)

Выпрямитель полупроводниковый ВП-6 это устройство, предназначенное для тестирования автоматических выключателей постоянного тока, первичным током до 6 кА. Может применяться как источник выпрямленного тока до 6 кА, в силовых цепях низкого импеданса, для лабораторных работ.

Основные особенности

Выпрямитель разработан для работы в составе серийного прибора УПАВ-20. Установка УПАВ-20 является регулируемым источником переменного тока, а также измеряет и регистрирует время токовые характеристики тестируемого автоматического выключателя.

Оборудование можно комплектовать в различных вариантах:

  • источник переменного тока от 6 до 20 кА (УПАВ-6М - УПАВ-20М);
  • источник постоянного тока от 2 до 6 кА (ВП-2 - ВП-6).

Например: минимальная комплектация УПАВ-6 / 2М (переменный ток 6 кА, постоянный ток 2 кА) и максимальная комплектация УПАВ-20 / 6М (переменный ток 20 кА, постоянный ток 6 кА).

Область применения

Выпрямительный ВП-6 применяется при проведении следующих работ:

  • проверки автоматических выключателей постоянным током;
  • измерение времени срабатывания выключателей;
  • измерение переходного сопротивления соединений;
  • проверка оборудования тяговых подстанций ж/д, железнодорожной инфраструктуры, метрополитена, трамвайного и троллейбусного транспорта и научно-исследовательских лабораторий;
  • проверка оборудования питания собственных нужд;
  • проверка систем защит постоянным током.
Технические характеристики

Параметр

Значение

Максимальный ток длительностью не менее 10 с. на выходных шинах (действующее значение)

6 кА

Максимальный ток длительностью не менее 1 часа на выходных шинах (действующее значение)

1 кА

Габаритные размеры

445 x 305 x 330 мм

Вес

23 кг

Примечание

Технические характеристики соответствуют при включенных комплектных вентиляторах воздушного охлаждения устройства выпрямительного ВП-6.

Условия эксплуатации

  • Диапазон температуры окружающего воздуха – от -5 до +35°C;
  • Относительная влажность воздуха при t = 25°C – до 85%;
  • Атмосферное давление – от 630 до 800 мм. рт. ст.

Комплект поставки

  1. Выпрямитель полупроводниковый ВП-6 – 1 шт.
  2. Кабель питания встроенных вентиляторов воздушного охлаждения, длиной 1 м. – 1шт.
  3. Кабель контрольный термодатчиков выпрямителя, длиной 1 м. (поставляется отдельно в комплекте с установкой УПАВ-20) – 1 шт.
