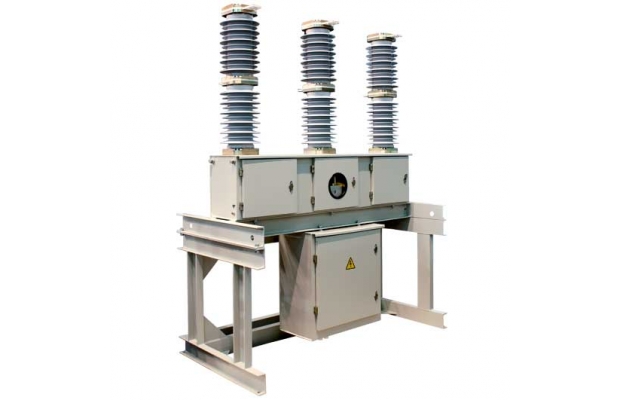

Выключатель вакуумный внешней установки ВР35НТ

No votes yet
Категория:

Выключатель вакуумный внешней установки ВР35НТ с кремнийорганической внешней и внутренней изоляцией в полюсах (без трансформаторного масла) и пружинным поводом предназначен для коммутации электрических высоковольтных цепей при нормальных и аварийных режимах сетей трехфазного переменного тока с изолированной или частично заземленной нейтралью с номинальным напряжением 35 кВ частотой 50 Гц.

Выключатели вакуумные внешней установки серии ВР35НТ с цельнолитыми полюсами в кремнийорганической внешней и внутренней, включая заливку вакуумной камеры, изоляции применяются для установки на вновь сооружаемых подстанциях, а также для замены масляных выключателей С-35М-630-10 и аппаратов других серий, которые исчерпали свой ресурс.

Технические характеристики

  • Номинальное напряжение, кВ - 35;
  • Номинальный ток, А - 1600;
  • Номинальный ток отключения, кА - 25;
  • Ток электродинамической стойкости, кА - 64;
  • Механический ресурс - 25 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах - 20 000 циклов ВО;
  • Коммутационный ресурс при номинальных токах отключения - 30 циклов ВО

Конструкция

Выключатель состоит из таких составных частей: блока полюсов, блока привода и трансформаторов тока. Трансформаторы тока могут быть установлены со стороны нижних контактов полюса - ТОЛ- 35 III - IV - 1; 3; 5; 7 или ТОЛ- 35 III - II (V), или GIF 40,5. Со стороны верхних контактов полюса могут быть установлены трансформаторы тока - ТОЛ- 35 III - IV - 2; 4; 6; 8.

Блок полюсов установлен на блоке привода. Оба блока кинематически соединены между собой тягой. Блок полюсов состоит из основы, на которой установлены три полюса. Блок привода состоит из рамы, на которой установлен шкаф с пружинным поводом и опоры для установки трансформаторов тока.
